模拟量运算隔离放大器模块IC

产品概述：

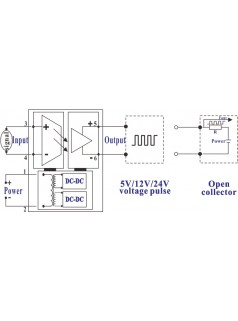

    JSD OI系列隔离放大器是一种是将输入信号隔离放大、转换成按比例输出的直流信号的混合集成电路，该IC前级是电压(电流)信号输入, 后级是电流(电压)信号输出,同一芯片上集成了一个多隔离的微功耗电源向内部信号处理电路供电，使信号输入、工作电源、信号输出间相互隔离。JSD OI系列隔离放大器采用了光电隔离技术,相比磁电隔离变换器具较强的抗EMC电磁干扰和高频信号空间干扰特性。

    JSD OI系列产品有PCB板上焊接和标准DIN 35导轨卡槽固定两种安装方式，导轨安装的可以实现模拟信号一进二出、一进三出、二进二出、三进三出的功能,用户购买后只需按产品技术资料接线即可,方便用户安装使用。

    JSD OI系列产品使用非常方便，只需外接两个多圈电位器进行调节，即可实现工业现场信号的隔离转换功能, 并实现信号长线无失真传输。该产品简化了用户的设计,大大的提高了PCB板空间的利用率。

产品型号参数定义一览表

JSD OI   V(I) P     V(I)O     详细描述

标识                                   产品品牌标识

隔离标识代码                     光电隔离产品

电压信号电流输入代码:

        V(I)1：    V1：0~5V         I1：0~1mA

        V(I)2：    V2：0~10V       I2:0~10mA

        V(I)3：    V3：0~75mV    I3:0~20mA

        V(I)4：    V4：0~2.5V     I4:4~20mA

        V(I)ud： V(I)ud：用户自定义

工作电源代码       P1：24VDC   P2：15VDC    P3：12VDC     P4：5VDC      Pud：用户自定义

电流(电压)输出信号代码(V(I)Out)：IO1：4~20mA    IO2：0~20mA    IO3：-- -- --

                                                       VO4：0~5V       VO5：0~10V     VO6：1~5V      V(I)Oud：用户自定义

备注1：订货时需确定输入和输出及电源的参数,如有特殊需求可以定制。

产品型号举例：

例1：   信号输入：0-10V； 输出信号：0-5V； 工作电源：5VDC；       产品型号：JSD OI-V2-P4-VO4
