V/F(F/V)频率脉冲信号转换器

  V/F(F/V)频率脉冲信号转换器 系列型号:JSD TAF-1001S 或JSD TFA-1001系列频率脉冲转换器

产品描述：  捷晟达科技(JSD 科技)的 JSD TAF-1001S 系列一进一出超薄模拟量转频率脉冲信号隔离转换器， 是将输入的模拟量电压(电流)信号采集隔离并转换成相应的数字脉冲频率信号的精密隔离转换器。 JSD TAF-1001S 系列 V/F 频率脉冲信号隔离转换器采用超薄外壳及超宽工作电源设计,产品采用 SMD 贴片工艺及模块化设计,性能更加稳定可靠，新型隔离技术使信号输入、信号输出、工作电源之 间相互隔离，隔离电压高达 3000VDC，该频率脉冲信号转换器广泛应用于调相、调频、模/数转换、 数字电压表、数据测量、机床的程序控制和数字控制技术及远距离遥测遥控设备中。该频率脉冲信 号隔离变送器为国际标准 DIN35mm 安装方式，方便用户安装，本隔离器出厂时已经校正,接线即可 使用。如需给二线制传感器供电请选购 JSD TAF-1021S 系列产品，如需二进二出模拟量转频率脉冲 V/F 转换器请选购:JSD TAF-2002,或需 F/V,F/I 频率脉冲转换器请选购一进一出的 JSD TFA-1001 系 列及二进二出的 JSD TFA-2002 的,技术资料请联系本公司
      特征：

◆低成本,超薄设计,国际标准 DIN35 导轨安装

◆三端隔离(输入、输出、工作电源间相互隔离)

◆高精度等级(0.1% F.S，0.2% F.S)

◆高线性度(0.1% F.S)

◆高隔离耐压(3000VDC/60S)

◆极低温度漂移(80PPM/℃)

◆工业温度范围( -45~+85 ℃)

◆产品性能可靠(MTBF＞50 万小时)

◆宽范围工作电源设计(9-36VDC 单电源供电)

◆国际标准信号输入(0-5V/0-10V/1-5V/4-20mA/ 0-20mA/0-10mA/0-2.5V/0-3.3V 等多选)

◆国际标准信号输出(0-5KHz/0-10KHz/1-5KHz/ 0-20KHz/0-50KHz/0-100KHz/0-200KHz 等多选)

应用：

◆传感器信号采集、隔离、变换及发送

◆工业自控高精度测量及 AD 采集转换

◆模拟量信号转频率脉冲信号隔离变送

◆仪器仪表设备地线干扰抑制

◆数据调频调相测量控制

◆机床的程序控制和数字控制技术

◆数字仪器仪表采集隔离及信号变换

◆无线信号远程长线无失真传输

◆模拟量信号/数字信号转换

◆数字电压表、数据测量

◆远距离遥测遥控设备中

◆医疗电子监控、环保设备远程遥感测控

选型举例：
       例 1：信号输入：0-5V；信号输出：0-10KHz (5V 电压脉冲)；工作电源：9-36VDC；产品型号：JSD TAF-1001S-1W2

       例 2：信号输入：4-20mA；信号输出:0-5KHz (集电极开路)；工作电源：24VDC；产品型号：JSD TAF-1001S-D14

       例 3：信号输入：4-20mA；信号输出:0-200KHz(5V 电压脉冲)；工作电源：15VDC；产品型号：JSD TAF-1001S-D2U

       例 4：信号输入：1-5V；信号输出:0-15KHz(5V 电压脉冲)；工作电源：36VDC；产品型号：JSD TAF-1001S-UWU

       例 5：信号输入：0-10V；信号输出:1-5KHz(集电极开路)；工作电源：9VDC；产品型号：JSD TAF-1001S-2W6

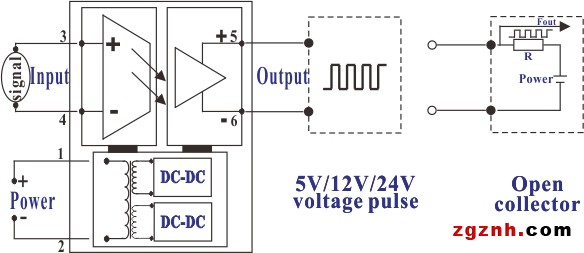

产品应用接线:
