M601fx 系列 125K 低频卡取电开关用读卡芯片

• 支持125K各类低频卡，普通只读ID卡和可读写的T5577，EM4305类： EM4001/TK4001/EM4100/TK4100/T5557/T5567/T5577/EM4205/EM4305/EM4469 及其兼容卡片

• 超低价格，特别酒店插卡取电类应用；低功耗自动寻卡

• 超低功耗识别低频卡，识别电流可达8微安


• 不受大面积金属影响误启动，但会影响识别距离

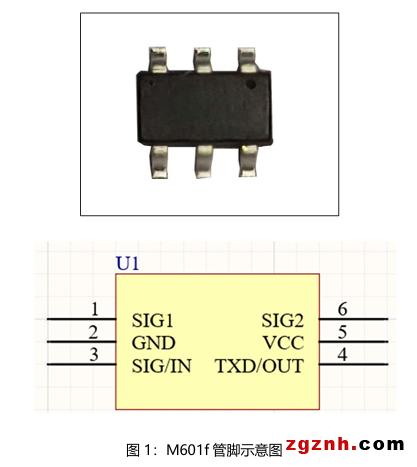

• SOT23-6封装，超小体积，适用于对空间要求严格的地方


• 无需外接晶振，进一步减小外围器件数量

• 配以专用的M601f评估板，可实现用户应用快速开发，以达到短时间进入市场的目的

>>芯片简介

>>应用原理图参考

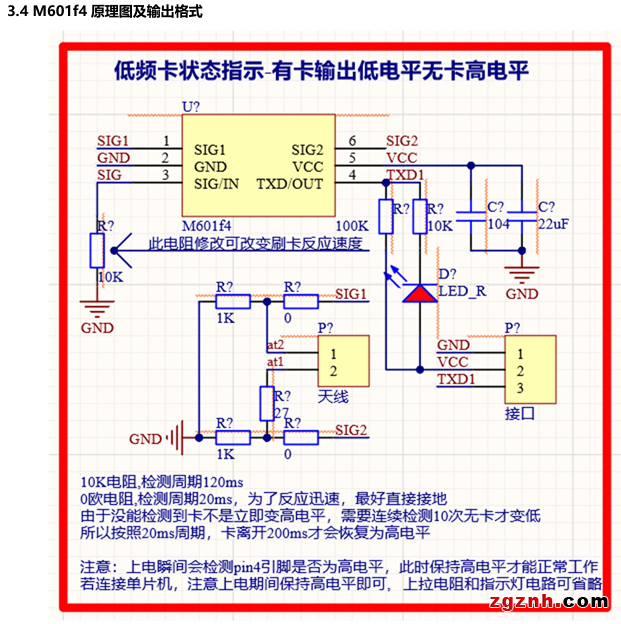

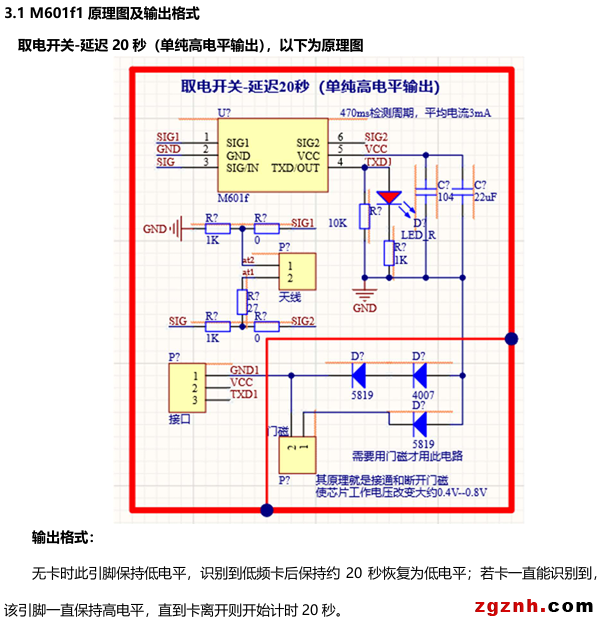

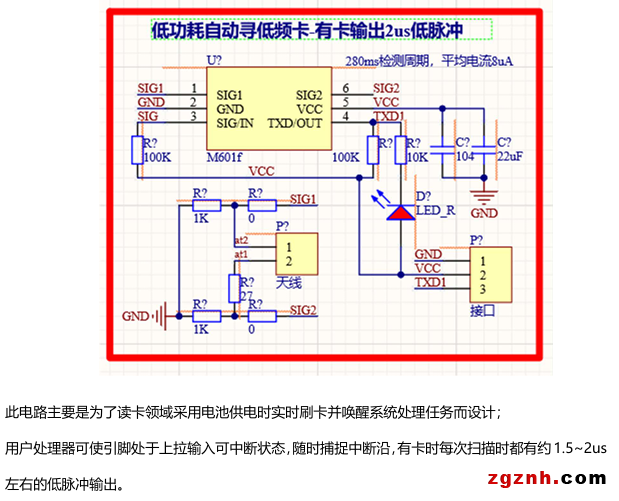

参考原理图

>>主要技术指标

• 读写距离:12-40mm（与匹配器件有关）


• 通讯方式：UART接口


• 电源：DC2.6-5.5V


• 读卡电流：约8-2000uA


• 工作温度-20℃～+85℃

• 封装尺寸：SOT23-6(60mil）

>>型号间主要区别
