M601L 系列 125K 低频卡超低功耗自动寻卡读卡芯片

• 支持125K各类低频卡，普通只读ID卡： EM4001/TK4001/EM4100/TK4100及其兼容卡片

• 超低功耗识别ID卡，识别电流可达6微安

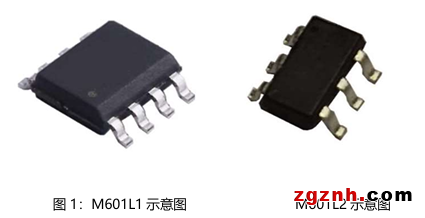

• SOT23-6+SOP8封装


• 无需外接晶振，进一步减小外围器件数量

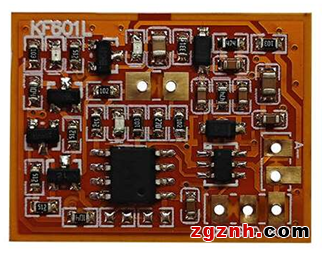

• 配以专用的M601L评估板，可实现用户应用快速开发，以达到短时间进入市场的目的

>>芯片简介

>>应用原理图参考

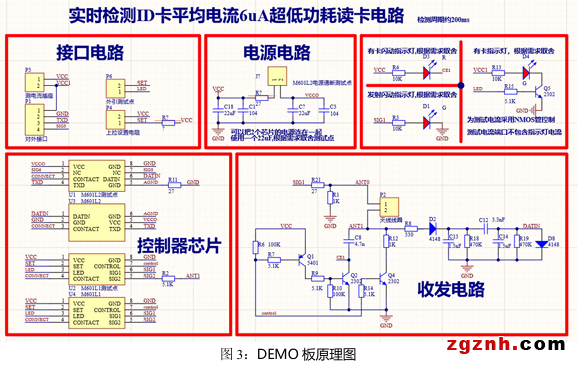

参考原理图

>>主要技术指标

• 读写距离: 20-40mm（不同天线尺寸，不同标签卡片，尺寸不同，以实际测试为准）


• 通讯方式：UART接口


• 电源：DC2.6-5.5V


• 读卡电流：约6-40000uA


• 工作温度-20℃～+85℃

• 上电稳定时间约500ms

• 封装尺寸：SOT23-6(60mil）+SOP8

>>型号间主要区别
