工业级无线tcp传输模块用于厂区送料系统实时控制移动设备350m


品牌: 西安达泰
型号: DTD418MB
通讯接口: RJ45接口
通讯距离: 1KM
单价: 1800.00元/块
起订: 1 块
供货总量: 100000 块
发货期限: 自买家付款之日起 3 天内发货
所在地: 陕西省 西安市
有效期至: 长期有效
最后更新: 2023-04-11 09:48
浏览次数: 1636

公司基本资料信息
详细说明

智能立体车库以太网无线应用(大洋泊车项目简报)




★ 特别声明:文章及方案图片皆为达泰电子原创,转载请标明出处。

一、产品介绍

DTD418M 达泰欧美系PLC无线通讯终端,采用 2x2 两发两收无线架构,空中传输速率高达 300Mbps,兼容西门子S7协议、Profinet协议、Modbus TCP/IP等通讯协议,并采用 OFDM 调制及 MINO 技术,使无线可靠传输距离达到3KM范围内均可使用。

DTD418M 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统,同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点( PTP)和点对多点( PTMP )的远程无线组网,将分散不便于挖沟布线的设备连接在一起,直接代替网线,自适应接口,不需要编写程序,不需要布线,并且稳定可靠。


二、产品选型

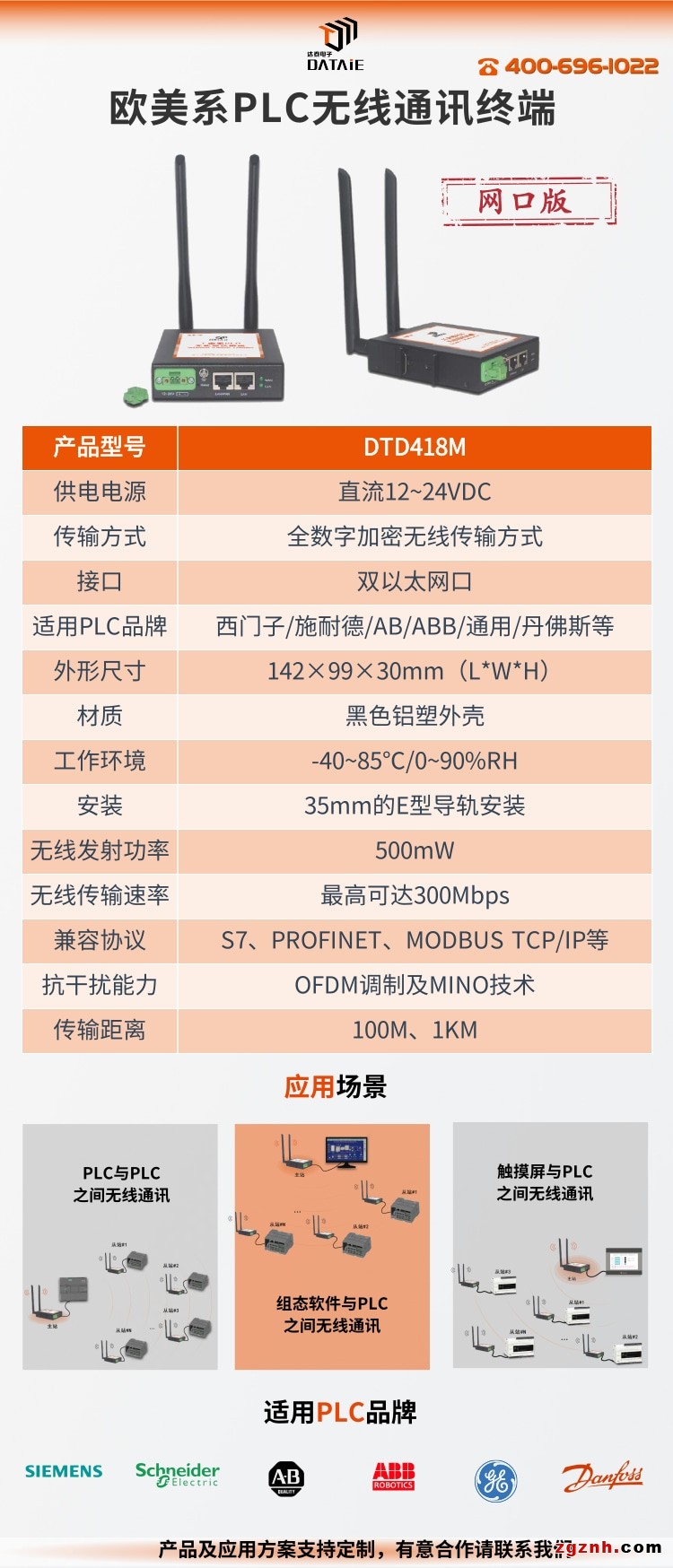

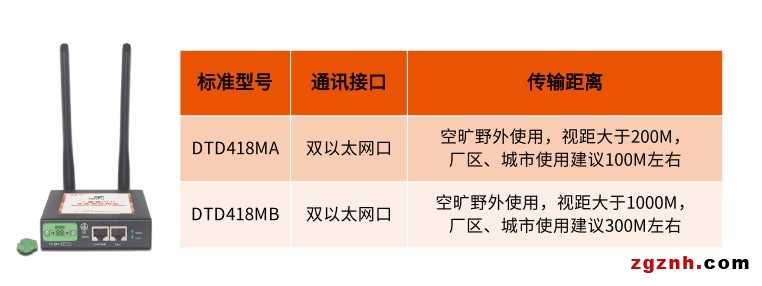

达泰欧美系PLC无线通讯终端-DTD418M

无线以太网,以太网模块,工业物联网网关,PLC无线通讯模块,西门子无线通讯模块,立体车库无线通讯,1500PLC无线,无线网关,网口无线通信模块

三、应用背景

大洋泊车股份有限公司于2001年注册成立,总部位于潍坊市潍城区,是从事机械式立体停车设备研发、规划、制造、安装、销售、维护保养、停车场投资运营和仓储物流等业务的高新技术企业。作为中国重机协会停车设备委员会副理事长单位,参与了多项国家标准的制定。主要产品有垂直升降类、巷道堆垛类、平面移动类、升降横移类、简易升降类、汽车升降机等六大类停车设备。所有产品均能配备新能源充电桩,实现充电功能。


无线以太网,以太网模块,工业物联网网关,PLC无线通讯模块,西门子无线通讯模块,立体车库无线通讯,1500PLC无线,无线网关,网口无线通信模块

四、项目背景

体育馆东路西勘智能车库项目位于陕西省西安市碑林区体育馆东路9号西北水电家属区汽修厂内,项目用地为西北院自有土地,项目总建筑面积165.81平米,建设车位96个,层数13层,高度29.7米。该项目为大洋泊车股份有限公司定制的平面移动类智能停车库,是以传感器网络为支撑的物联网智能停车管理系统。比较于传统的停车场模式,智能立体车库不仅占地少,空间利用率高,智能化程度高,采用集约化系统化的车位管理、收费管理,也可有效改变停车场收费管理混乱的状况。在缓解停车情况的同时,也实现了节能减排、低碳环保、优化城市公共环境等方面的效果。


五、现场需求

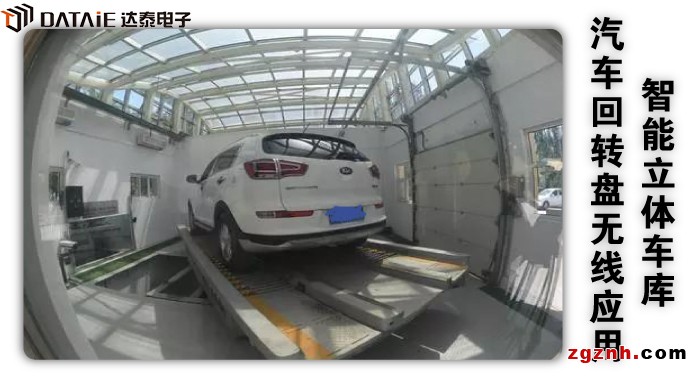

汽车回转盘为自动泊车设备的配套设备,是机械式停车设备中的重要组成部分。主要用于车库出入口,用于改变汽车前后位置,解决回转空间小,车辆掉头不方便等问题。由于汽车回转盘底部敷设大量高压电源线缆,如果与就地程控柜采用有线通讯,干扰严重,无法正常通讯,故用户考虑用无线的方式实现汽车回转盘与就低程控柜之间的通讯。

汽车回转盘下方悬挂的电气控制箱由S7-200smartPLC作为控制器,来实现转盘上下左右移动及原地回转等功能;就地程控柜采用S7-1500PLC作为控制器,与两个汽车回转盘建立通讯,从而完成立体车库内的全自动存取车功能。汽车回转盘与就地程控柜无线距离10米左右。即需要完成1500PLC与2台200smart PLC的无线通讯。

无线以太网,以太网模块,工业物联网网关,PLC无线通讯模块,西门子无线通讯模块,立体车库无线通讯,1500PLC无线,无线网关,网口无线通信模块

六、无线解决方案

达泰plc无线通讯团队考虑到无线设备安装位置电磁干扰严重,工作环境为钢架结构,以及汽车回转盘前后移动频繁的工作特点,决定采用全数字无线加密的方式来实现就地程控柜与汽车回转盘plc之间的无线通讯。
在本方案中,采用西门子PLC无线通讯终端DTD418MA来完成控制柜1500PLC与2个汽车回转盘200smart PLC的无线Profinet协议下的PLC无线通讯工作。在三处PLC端分别安装一块西门子PLC无线通讯终端DTD418MA,通过Rj45接口,无需更改原有程序,即可完成1主2从共3台西门子不同型号plc之间的无线PN通讯。

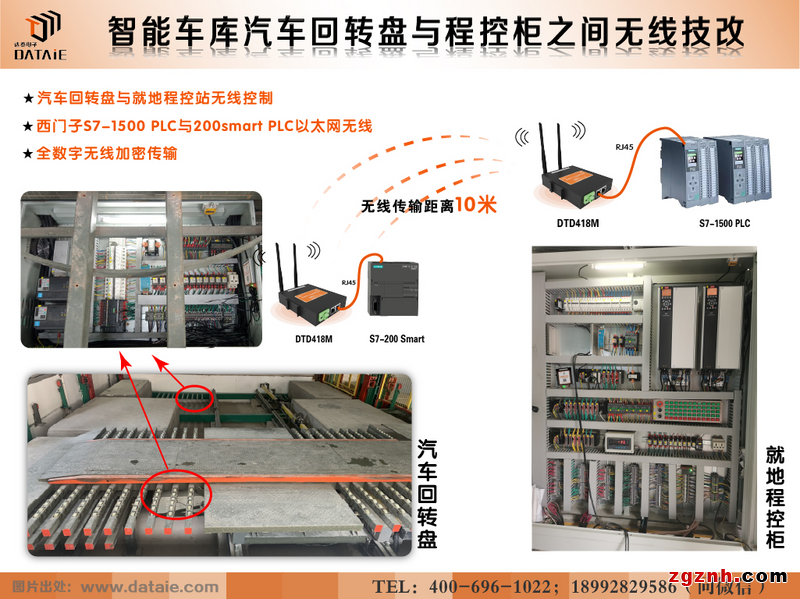

无线通讯方案示意图 ▼



七、无线方案的好处

1. 节省改造周期,提高停取车自动化程度:免除布线维护困扰,短时间之内就可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单,无需编程:可以直接代替有线以太网线,兼容主流PLC通讯协议。通电接线即可使用,不需要编程,也不需要厂家来安装。

3. 独立组网,无运行费用:该设备采用的是达泰全数字无线加密传输方式,不依赖云平台或厂区局域网搭建,属于无线自组网通讯方式,后期无运行费用。

4. 高速方案设定,自动化指令响应:采用Profinet高速协议,联合存取车系统设定逻辑自动控制,迅速响应控制。

5. 完备的售后服务:具有20年工业现场调试经验的无线通讯团队,为产品提供可靠的技术支持与售后服务。


无线以太网,以太网模块,工业物联网网关,PLC无线通讯模块,西门子无线通讯模块,立体车库无线通讯,1500PLC无线,无线网关,网口无线通信模块

八、成功案例

◆ 中达电子(苏州)有限公司,生产线工位与AGV小车加料无线程控,300米
◆ 宁波金田铜业,给料车和地面PLC无线通讯,500米
◆ 西安盛鹏石油科技有限公司,石油钻井用,200M
◆ 山东威普斯橡胶股份有限给公司,威纶屏到S7-200,PPI协议
◆ 江苏朝阳液压机械集团,200smart之间无线通讯
◆ 山东重联电动车辆制造有限公司,S7-1200之间无线通讯
◆ 吉林碳素厂,行车与地面PLC之间无线通讯
◆ 河北西斯派尔机械配件有限公司,叉车PLC无线控制
◆ 天津四院汽车设备制造有限公司,AGV小车和设备之间无线控制,300米
◆ 江西理工大学,移动小车上2路模拟信号传到PLC上,100M
◆ 邹平海大工控设备有限公司,送料小车和S7-300PLC之间无线通讯,100米
◆ 湖南博云东方粉末冶金有限公司,5个工位信号呼叫和PLC无线通讯,200m
◆ 苏州安利捷起重机电,控制顶部小车和地面输送线(编码器)同步随行,30m
◆ 中国汽车工业工程有限公司,PLC无线唤醒AGV小车,50m
◆ 安徽通利自动化设备有限公司,编码器与S7-1200之间通讯,1KM
