远距离无线传输设备将分散的I/O信号数据汇总到厂区DCS系统

DCS系统中无线通讯技术的应用

  ★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

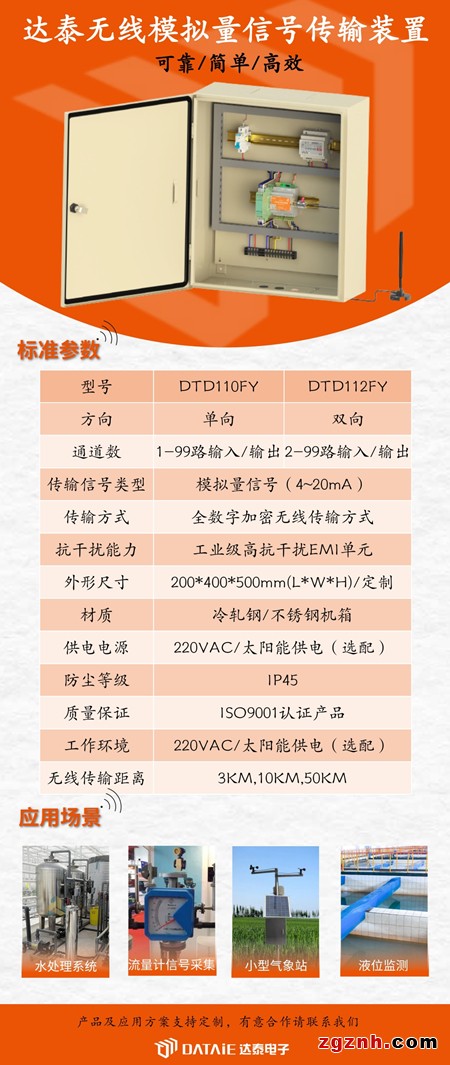

  一、产品介绍

  达泰1系无线模拟量传输装置-DTD110FY，可直接替代有线模拟量信号传输方式，实现4-20mA或0-5V电压信号的点对点、一点对多点、多点对一点的无线传输功能。无线模拟量传输装置无需编程，运用全数字无线加密传输方式保证数据安全可靠，传输距离在3-50公里，后期无运行费用，配置防雨机箱，防护等级IP45。

  DTD110FY及DTD112FY通过无线方式传输工业现场的模拟量信号，采集工业现场标准4~20mA电流信号并通过无线方式传送，可以接入二次仪表、PLC、DCS等设备。在使用时，外接220V电源并接入对应信号线即可实现模拟量信号的无线通讯。既可以实现点对点通信，也适合于点对多点而且分散不便于挖沟布线等应用场合，不需要编写程序，不需要布线，一般电工就可以调试使用。

  产品特点：

  ◆ 可以直接代替有线变送器，实现无线模拟量信号的测控

  ◆ 不需要编写程序，简单接线即可使用；

  ◆ 广泛应用于大型钢厂，电厂，化工厂，污水处理厂等工业现场；

  ◆ 低功耗，每年可为企业节省的电费和设备维护费用达到200万左右。

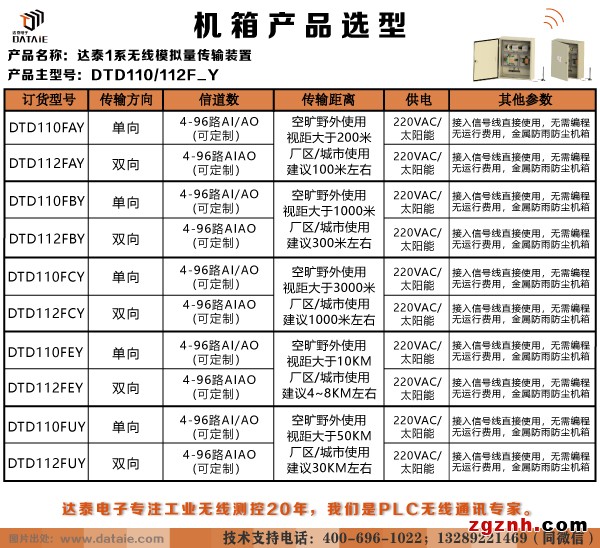

  二、产品选型

  达泰1系工业级模拟量信号无线传输装置-DTD110FY

  点对点模拟信号无线采集，4-20ma无线数据传输，工业无线数据采集模块，plc远程通信模块，工业无线通讯模块，DCS系统模拟量无线采集，西安达泰电子,工厂无线技改，模拟量信号无线传输模块不插卡

  三、行业应用

  1. 应用场景一：电力行业应用

  将发电厂多处分散分布的流量计信号数据汇总到厂区的DCS系统

  在电厂生产作业中，生产用水在火电厂中约占95%，主要包括循环冷却水、除灰(渣)用水、工业冷却水、锅炉补给水和化学自用水以及其他耗水。厂区用水流量监测，达到计量用水、合理用水和科学管水的目的。实时监测生产用水情况，不但能够充分利用水资源，且对于用水流量数据的整理分析有利于生产和节能。

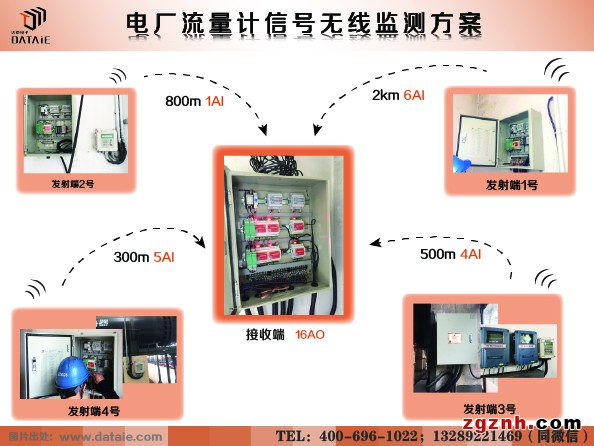

  国电大同电厂无线解决方案 ▼

  国电大同电厂将厂区内4个区域共16路流量计信号传入约2公里以外的DCS系统中并在无纸记录仪上显示数据。由于厂区面积较大，厂房较多，若采用有线方式施工，成本高且周期长，故考虑采用无线通讯的方式完成四个分散区域模拟量数据的无线传输。根据现场情况决定采用达泰1系DTD110FEY无线模拟量传输装置共5台来完成该需求。区域一、区域二、区域三和区域四分别安装一台DTD110FEY-T无线模拟量发射装置；主控室内安装一台DTD110FEY-R无线模拟量接收装置。完成四个区域到主控室的模拟量信号四发一收无线采集传输工作。

  2. 应用场景二：石油化工行业应用

  循环经济下，将工业废气、废料、废水进行产业链资源整合，回收再利用

  化工行业是我国国民经济的支柱产业之一，同时也是一个高污染高投入的行业，随时可能面临能源及原材料危机。随着循环经济的推广与实施，结合化工行业本身特点，从循环经济的3R原则（减量化、再使用和再循环）入手，通过实施清洁生产和环境管理体系，积极利用生态工业技术和设备，设计和改造工艺流程，变成无废、少废的生态工艺，使上游产品所生产的废物成为下游产品的原料，在企业内部实现物质的闭路循环和快捷利用。

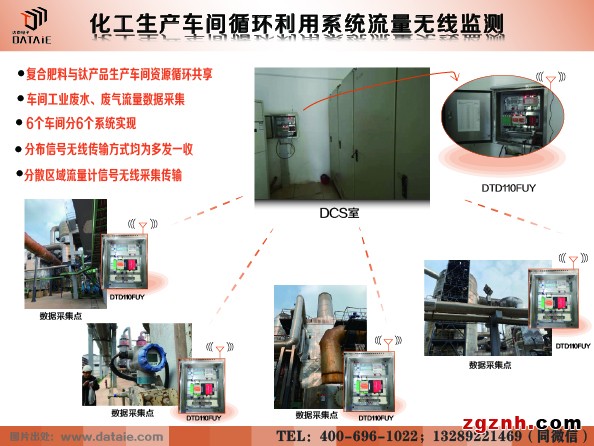

  集团无线解决方案 ▼

  大地农业肥料生产与龙佰钛业均为集团下属公司，两个企业通过产业整合和集约经营，集中建设了热电联供、工业气体、工业水厂、污水处理厂、废物焚烧炉、气体管网等公用工程体系，实现生产配套、废物处理等资源共享。钛业将生产钛白粉等钛产品工艺流程中废气、废水等工业废副产品，转给大地农业供其生产复合肥料；而大地农业也将肥料生产过程中的工业酸类蒸汽供给钛业生产之用；两者还共享了气体等资源。这一过程中各类工业废气、废水的流量则需要实时监测，汇总到工厂的DCS系统中进行综合决策处理。因涉及两个大型工厂，流量计分布在厂区各处，所以用户采用无线的方式将流量计所采集到的工业废水/气数据传输到DCS系统监测。使用达泰1系DTD110FUY无线模拟量传输装置来完成该需求，可节省施工周期；功耗低，节能环保；后期无运行费用；自组网通讯，数据安全性得以保障。

  点对点模拟信号无线采集，4-20ma无线数据传输，工业无线数据采集模块，plc远程通信模块，工业无线通讯模块，DCS系统模拟量无线采集，西安达泰电子,工厂无线技改，模拟量信号无线传输模块不插卡

  3. 应用场景三：钢铁行业应用

  利用无线通讯终端和自动化技术，实现钢厂低压蒸汽的全工况自动调节发电技术

  目前，在我国能源电力供应日益紧张的局势下，余热、余能发电是钢铁企业实现循环经济的必由之路，也是钢铁企业降耗增效和开展节能减排的有效措施。

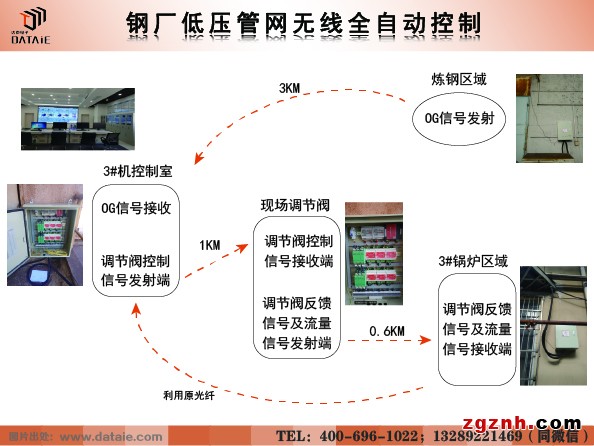

  宁波钢铁无线解决方案 ▼

  宁波钢铁有限公司在设计之初由于其各生产厂部布置的分散，导致在蒸汽的生产和利用中，地域布置相对分散，形成了远距离、空间交错的低压蒸汽管网。为了解决宁钢低压蒸汽管网中控制迟缓、容易造成蒸汽放散的缺点，对OG蒸汽回收进行无线改造。由于电缆、光纤等有线传输方式的高成本，施工难度较大，人力物力投资等原因，采用达泰1系点对点无线模拟量信号传输装置DTD110FCY，达到钢厂低压管网无线全自动控制，实现全钢厂区域蒸汽的生产和消耗自动平衡，解决转炉区域蒸汽的放散，保证了钢厂其它余热蒸汽的回收，实现了良好的经济效益。

  点对点模拟信号无线采集，4-20ma无线数据传输，工业无线数据采集模块，plc远程通信模块，工业无线通讯模块，DCS系统模拟量无线采集，西安达泰电子,工厂无线技改，模拟量信号无线传输模块不插卡

  四、公司介绍

  西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的高新技术“智”造企业，产品具有“可靠、简单、快捷”的特点，能够直接取代传统线缆，实现工业数据信号的无线传输，近20年间，达泰先后获得多项发明专利，被评为高新技术企业，常年与国内top50高校进行产学研合作、水泥行业供应商，参与沿线建设项目，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯团队，为客户提技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目，投入使用的设备超100万套。DTD1系、4系无线产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过5年以上。

  五、服务介绍

  1. 关于产品

  我们是厂家；我们没有代理及经销商，请联系西安达泰电子有限责任公司。

  2.关于快递

  我们合作的快递是：顺丰、京东快递，仓库会根据具体情况安排快递。如顺丰、京东不到或者需要其他快递，请提前主动联系我们沟通解决。

  3.关于发货

  生产部根据货期安排生产，会在付款后及时安排发货。产品货期以销售合同为准。

  4. 售后服务

  我公司提供的产品，如因产品质量问题（人为因素损坏除外），自客户收到产品之日起六个月内包换，两年内免费维修，两年后只收取维修成本费用；无论什么问题，均可致电我公司售后技术支持，我们将全力为您解决问题，“以客户为重”是我们达泰一贯秉承的服务理念。
