欧门氏MSTCI-C系列通用DDC控制器具备两个独立的控制回路，每个控制回路可分为2个PID控制序列和6个开关序列。MSTCI-C11具备1个独立的控制回路, 2个通用输入，2个开关输入和1个模拟输出，MSTCI-C22具备2个独立的控制回路， 4个通用的输入， 2个继电器输出和2个模拟输出。操作显示终端设置MSTCI，不需要其他的工具和软件，通过简单设定即可完成较复杂的控制功能。
MSTCI-C功能说明：
· 模拟输入/输出信号，通用PID和开关控制
· 2个独立的PID控制回路，和开关控制
· 2个模拟量输出DC 0...10V 或 4…20 mA
· 4个通用的输入，NTC 10K电阻或开关输入，DC 0...10V 或 4…20 mA输入.
· 辅助功能： 加热/制冷自动转换，远程控制，设定点补偿
· -C22型号：串级控制
· 监测所有输入报警的高低点，报警后输出可设定
· 输入信号和设定点的反馈功能.
· 除湿的特殊功能，设定点转换和VAV控制
· 用户参数和控制参数有不同的密码
· 蓝色背光
· -C22高级版本： 可选断电时钟保存24小时；4个时间程序，分为16个时间段。
MSTCI-C应用范围：
· 空气系统：定风量或变风量的2管/4管制系统
2个加热段
电加热,串级控制
湿度控制
变速风机控制
· 空气/水系统/：
2管或4管风机盘管系统的湿度与压力控制
散热器控制,冷库控制
· 水系统：散热器，地采暖或冷辐射系统
· 独立的房间控制，酒店客房，会议室等
MSTCI-C选型表：
产品名称 描述/选项
MSTCI-C11-0 2 UI, 1 AO, 2DO (Relays继电器)；单回路,PI控制,导轨安装
MSTCI-C22-0 4 UI, 2 AO, 2DO (Relays继电器)；双回路,PI控制,导轨安装
MSTCI-C技术参数：
· 工作电压：24VAC,±10%, 50/60 Hz；Max. 3 VA
· 电气连接：Terminal Connectors, wire 0.34…2.5 mm2 (AWG 24…12)
· UI通用输入：0…10 V or 0…20 mA；温度输入或开关信号输入
· AO模拟输出：DC 0…10 V or 0…20 mA (500 Ω max.)，精度±1%
· DO继电器输出：0…250 VAC, 10 (6) A max 或 0…30 VDC, 10 (6) A max
· 工作环境：温度湿度0…?C">50 °C (32…?F">122 °F)，<95 % 非结露
· 防护等级：IP30 to EN 60 529
· 产品尺寸：60 x 93 x 93(110*) mm(H x W x D)，Din 标准安装导轨
· 产品重量 (包括包装)：240g

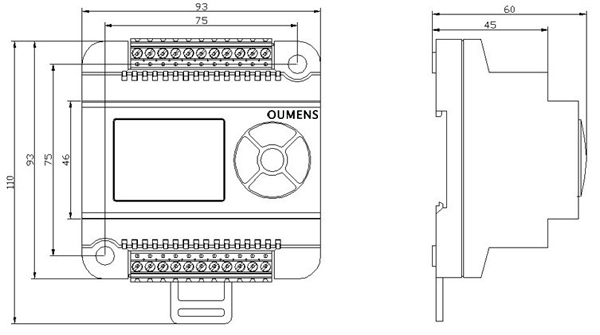

MSTCI-C外型尺寸图：
驱动器与传感器选择说明：
温度传感器：请使用我们标准的电阻传感器来达到高的精度。推荐MSDB-Tn10-20测量风道和水道温度, MSRA-Tn10房间温度传感器。
调节型/模拟量执行器：选择 0-10 V DC 或 4-20 mA驱动器， 低和高信号可以通过软件设置。.
浮点型/开关量执行器：建议使用连续运行的执行器，不要超过电源设备的开关功率。
开关设备：例如,水泵,风机,开关阀门,加湿器等。不要直接连接超过250VAC,10(6)A的设备。
