型号: CX200
名称: 小型车铣复合机床
适用行业：主要用于职业院校、高校创客创新实验室等，进行复合多轴数控编程教学和实操培训，小零件加工等；主要加工铝合金、铜、塑料及铁、模具钢加工。
设备简介
CX200是一款小型车铣复合机床，通过双动力主轴结构（铣主轴与车主轴）和8工位自动换刀装置（4个车刀工位、2个铣刀工位、2个钻中心孔工位），集成车削、铣削、钻孔、攻丝等多功能于一体，实现一次装夹完成多工序加工；具有体积小、静音、重量轻、搬运方便（机床底部带移动脚轮）；性能稳定、故障率低、维护成本低、钢性好等优点；配置工业级面板数
技术参数 | |
主要性能特点 | 全封闭加透明有机玻璃结构、采用30度铸铁斜床身，8工位自动换刀系统，配置高精度H级等磨直线导轨和研磨滚珠丝杆；搭载980TB工业级数控系统；执行通用标准G代码编程，支持M代码及S代码，兼容FANUC，三菱G代码和多种CAD/CAM软件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等编程软件）。 |
重复定位精度 | 0.01mm |
床身上最大回转直径 | 300mm |
滑板上最大回转直径 | 160mm |
主轴通孔直径 | 25mm |
XYZ 轴有效行程 | 140/80/180mm |
XYZ进给轴电机 | 400W伺服电机 |
XYZ 轴快移速度 | 5000mm/min |
XYZ 轴最大进给速度 | 4000mm/min |
刀库刀位数 | 8工位（4个车刀工位、2个铣刀工位、2个钻中心孔工位） |
床身类型 | 30 度斜床身 |
夹紧方式 | 100mm卡盘或ER40夹头 |
导轨 | 15mm H级直线导轨 |
丝杆 | 16mm C5 级滚珠丝杆 |
车刀规格 | 方车刀10mm×10mm |
铣动力头夹持类型 | ER16 |
最大钻头直径 | 10mm |
主轴电机功率/转速 | 1.5kw /2000rpm |
Y轴动力头电机功率/转速 | 0.75kw/3000rpm |
数控系统 | 980TB工业级面板数控系统 |
使用电压 | AC220V/50Hz |

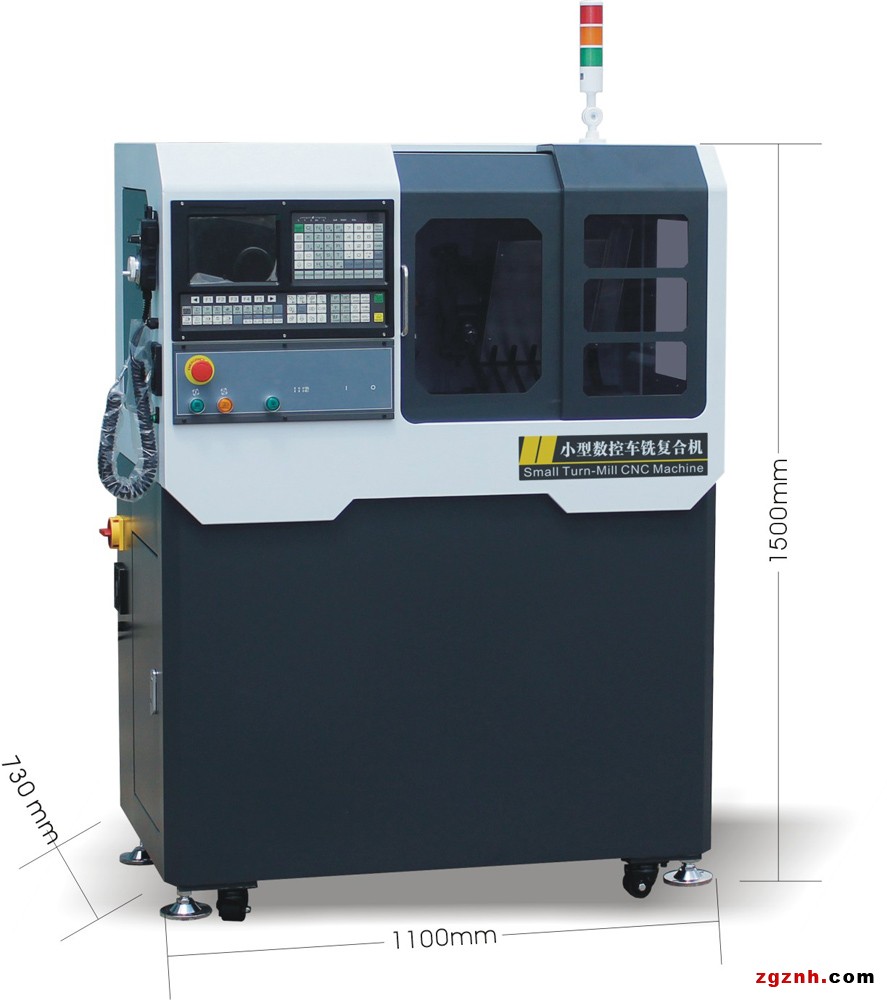

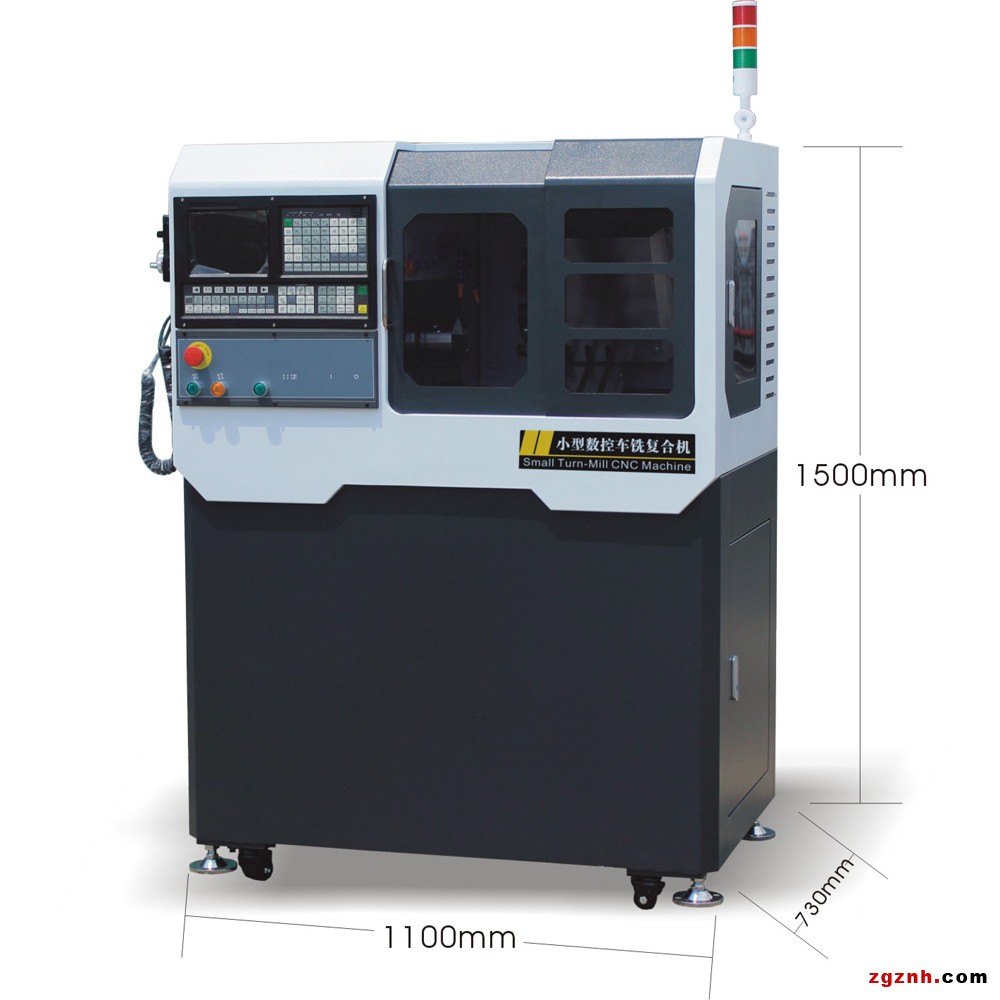

外形尺寸 | 1100×730×1500mm |
净重/毛重 | 300/360kg |
