锂电池叠片机智能传感方案再升级

   2024-01-18 27230
核心提示:锂电池叠片机作为生产锂离子电池的关键设备之一,能有效提升锂电池的能量密度、续航能力和安全性能,不但是移动设备,也在新能源
 锂电池叠片机作为生产锂离子电池的关键设备之一,能有效提升锂电池的能量密度、续航能力和安全性能,不但是移动设备,也在新能源汽车上被寄予厚望。

其叠片速度、精度、稳定性和自动化程度等都对锂电池的产品性能产生直接影响,也对叠片机制造企业提出了更严格的要求。在当前智能制造和工业4.0的浪潮下,锂电池制造商如何聚焦品质和成本,通过一系列自动化和数字化技术快速提升产能和质量,同时做到降本增效,正是面向未来竞争的一项重要投资。

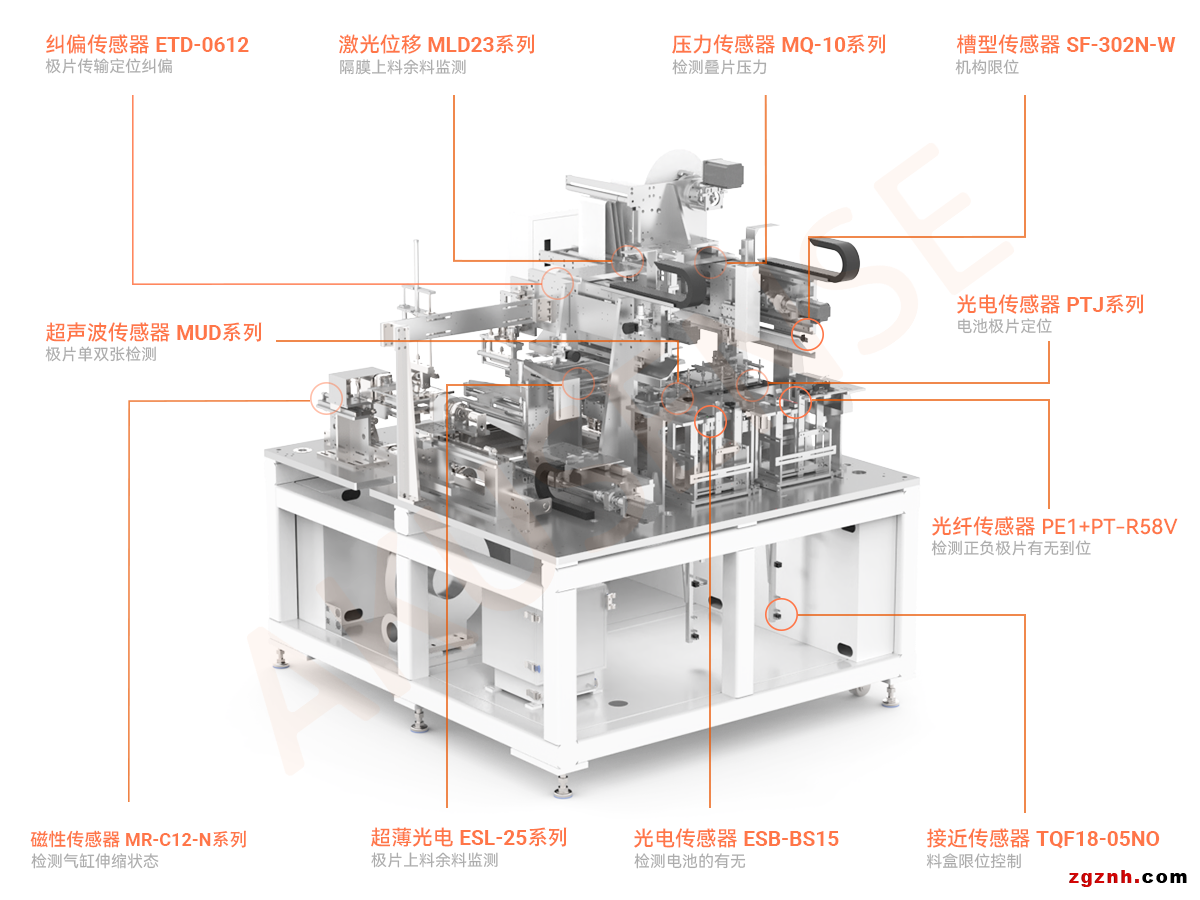

明治传感器匠心智造,筑就高品质传感器,为锂电池叠片机制造企业成为行业领先者提供支持,不断升级解决方案,我们始终相信要想持续具有竞争力,新技术、新产品突破是重中之重;本期小明就来分享明治传感全新升级的锂电池叠片机解决方案~

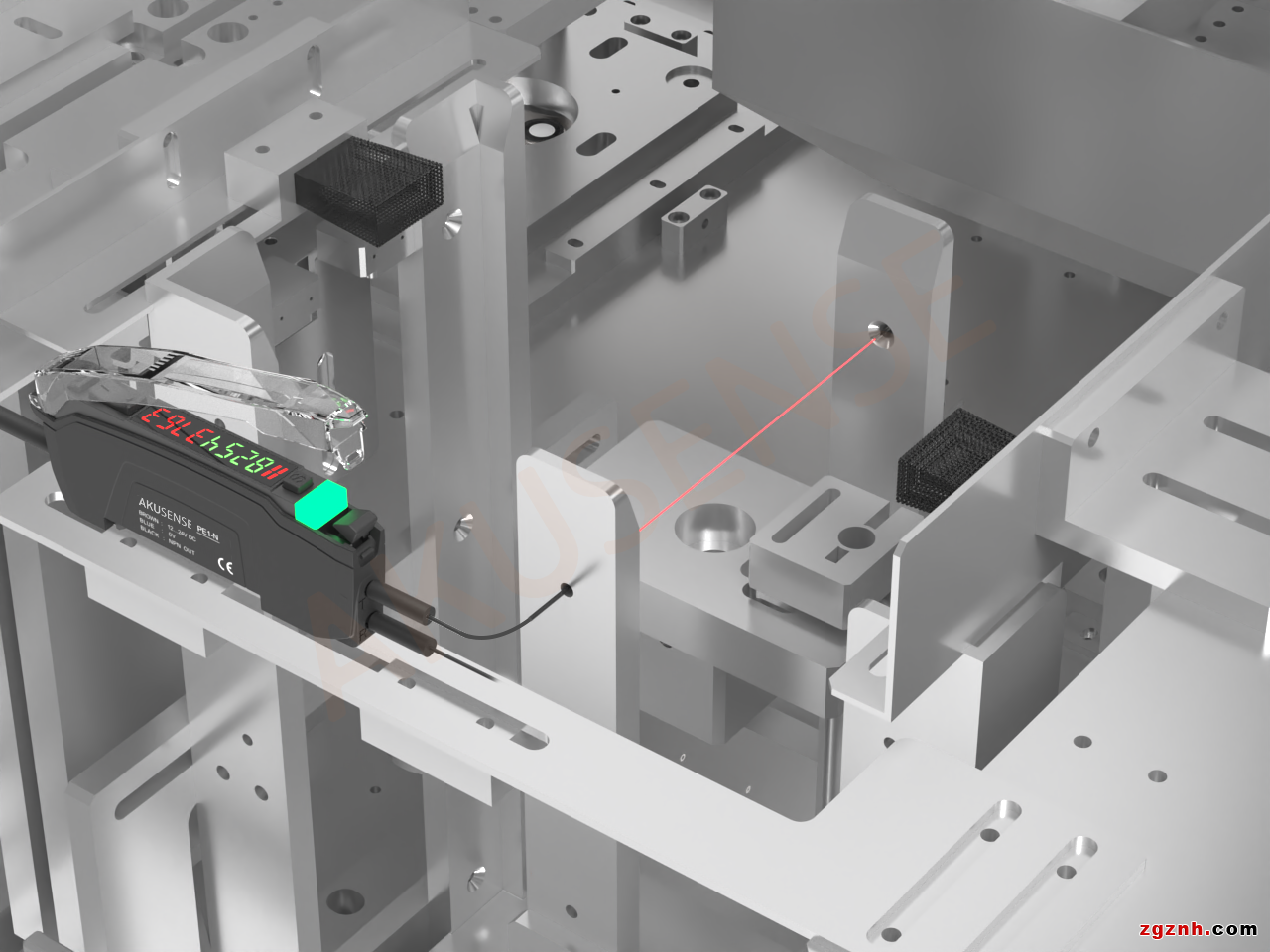

01 检测正负极片有无到位

光纤传感器    PE1+PT-R58V



应用场景:

传感器检测电池极片位置,感应极片到位即触发下一步操作,检测距离在几毫米到几十毫米之间。



解决方案:

1、选用光纤传感器,放大器PE1搭配PT-R58V元件小巧,安装简单,柔韧性高

2、检测距离130mm左右,可根据物料返回的光量值进行有效信号设置

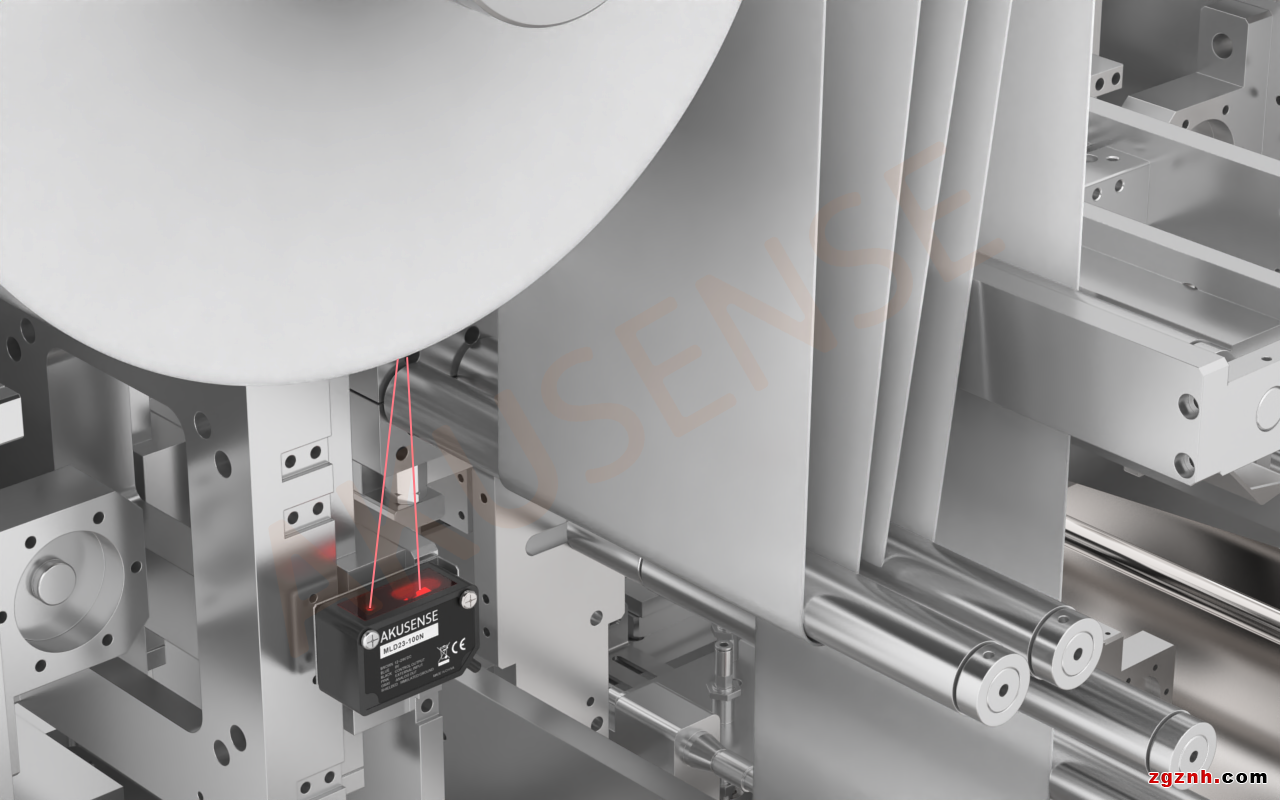

02 隔膜上料余料监测

MLD23系列  激光位移传感器



应用场景:

在叠片机设备上需要对理电池隔膜余料进行检测,当隔膜料卷即将耗尽时传感器反馈信号给设备做出响应,提醒操作人员及时更换料卷。



解决方案:

1、采用明治激光位移传感器MLD23系列,通过激光三角测量法实现高精度的距离检测

2、该产品检测距离最远可达280mm,可满足不同规格隔膜料卷的卷径测量要求

3、具备0-5V的电压输出以及4-20mA电流输出,可与设备上PLC进行信号交互,实现隔膜卷径的实时监测

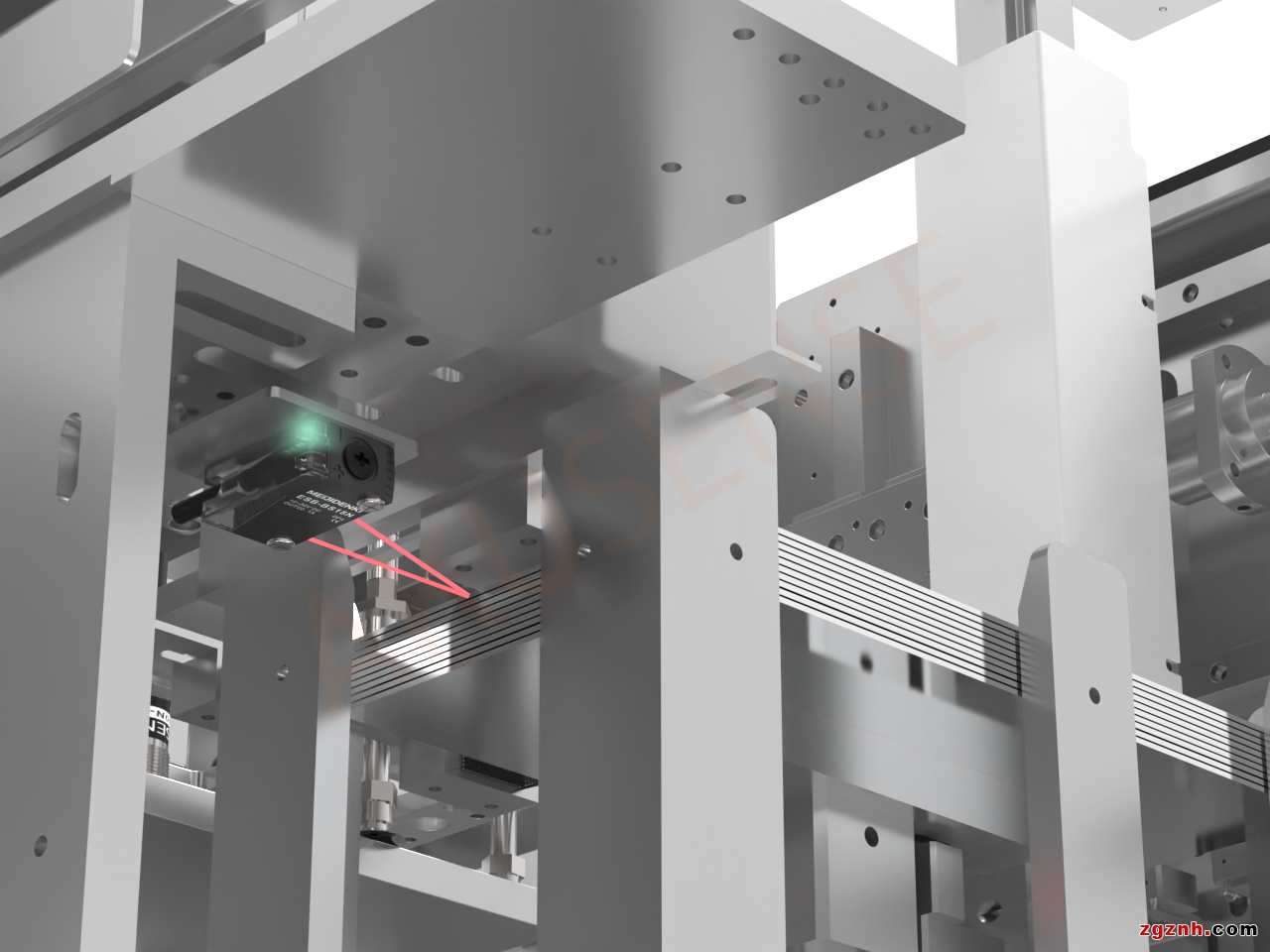

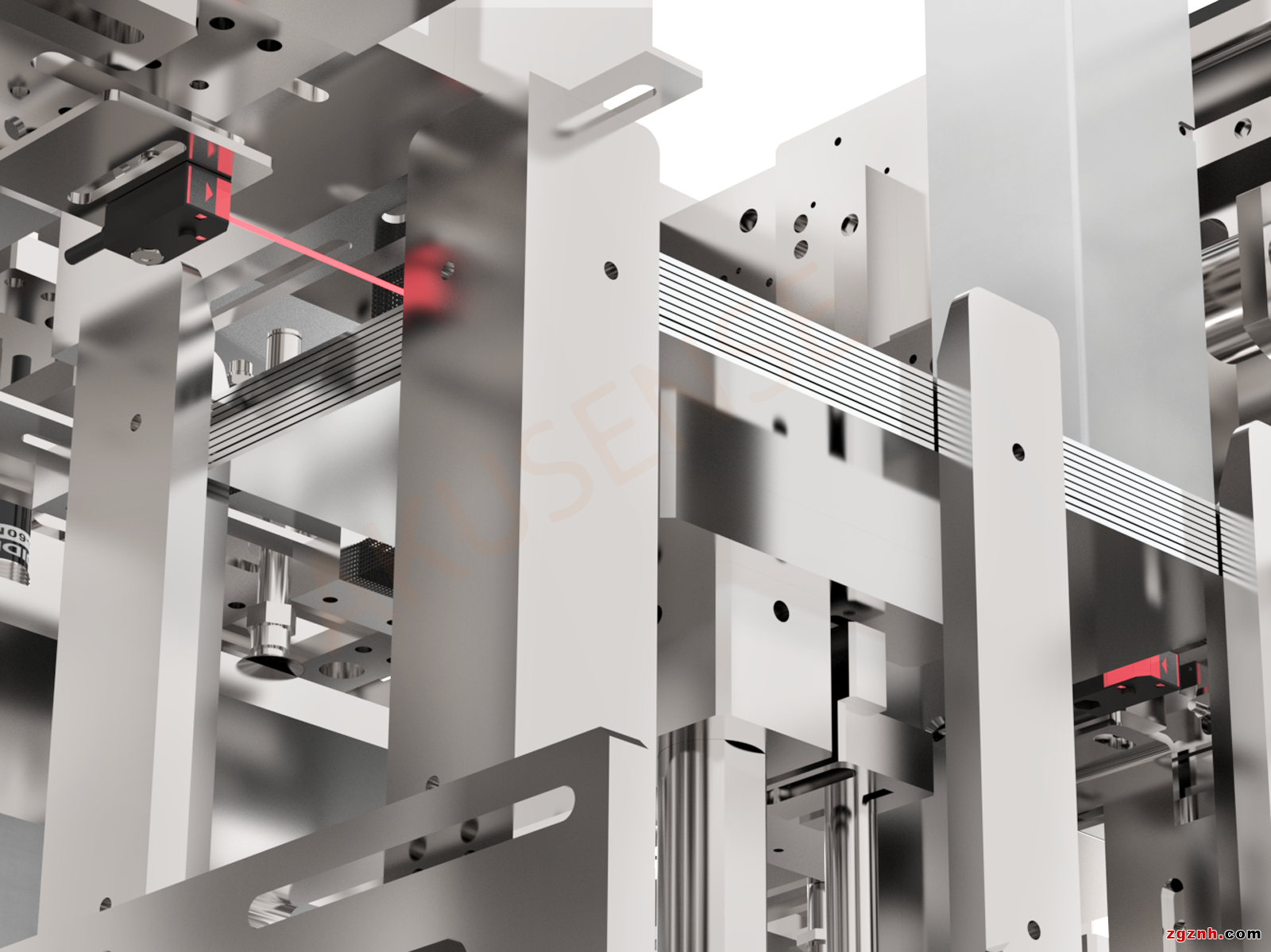

03 电池极片定位

PTJ系列  光电传感器



应用场景:

设备上正负极材料上料工位上物料的到位检测,当正负极片达到设定位置时触发光电开关输出信号驱动设备机械手进行物料吸取。



解决方案:

1、该工位两侧安装小型光电对射开关PTJ系列,仅有尾指大小,可安装于上料位的紧凑空间内

2、产品使用不可见红外光源,不会对附近工位的光电开关以及设备操作工人造成任何影响

3、L.on (入光动作) /D.on (遮光动作) 可切换灵敏度可调节;双LED指示灯设计,可清晰识别动作情况

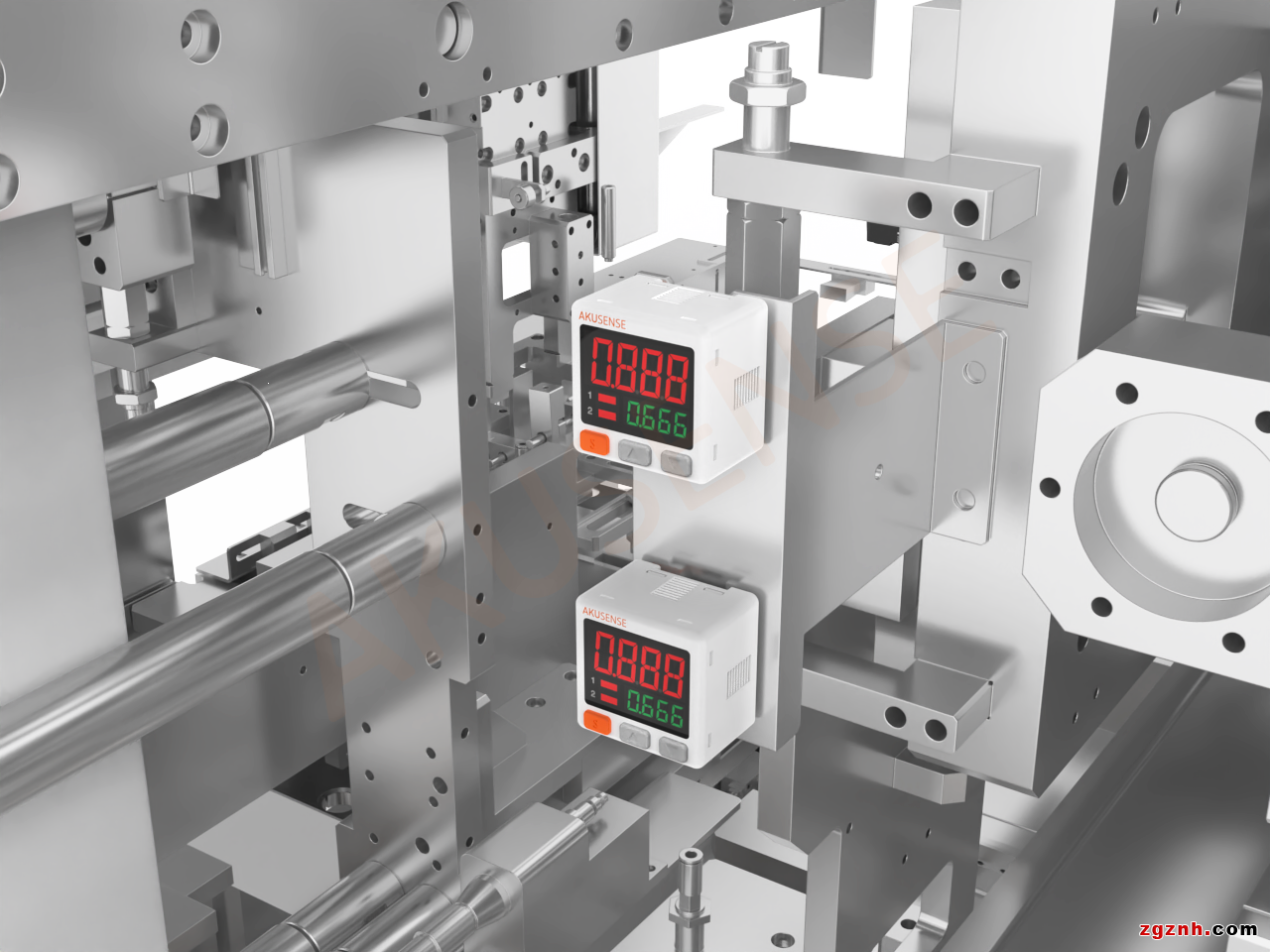

04 检测叠片压力

MQ-10  压力传感器



应用场景:

检测叠片时的压力,确保叠片生产过程中的压力符合设定要求



解决方案:

1、选用明治数显型压力传感器MQ-10系列,可提供高精度气压测量结果,数值到小数点后几位

2、结构简单使用寿命长。使用便捷无需复杂操作

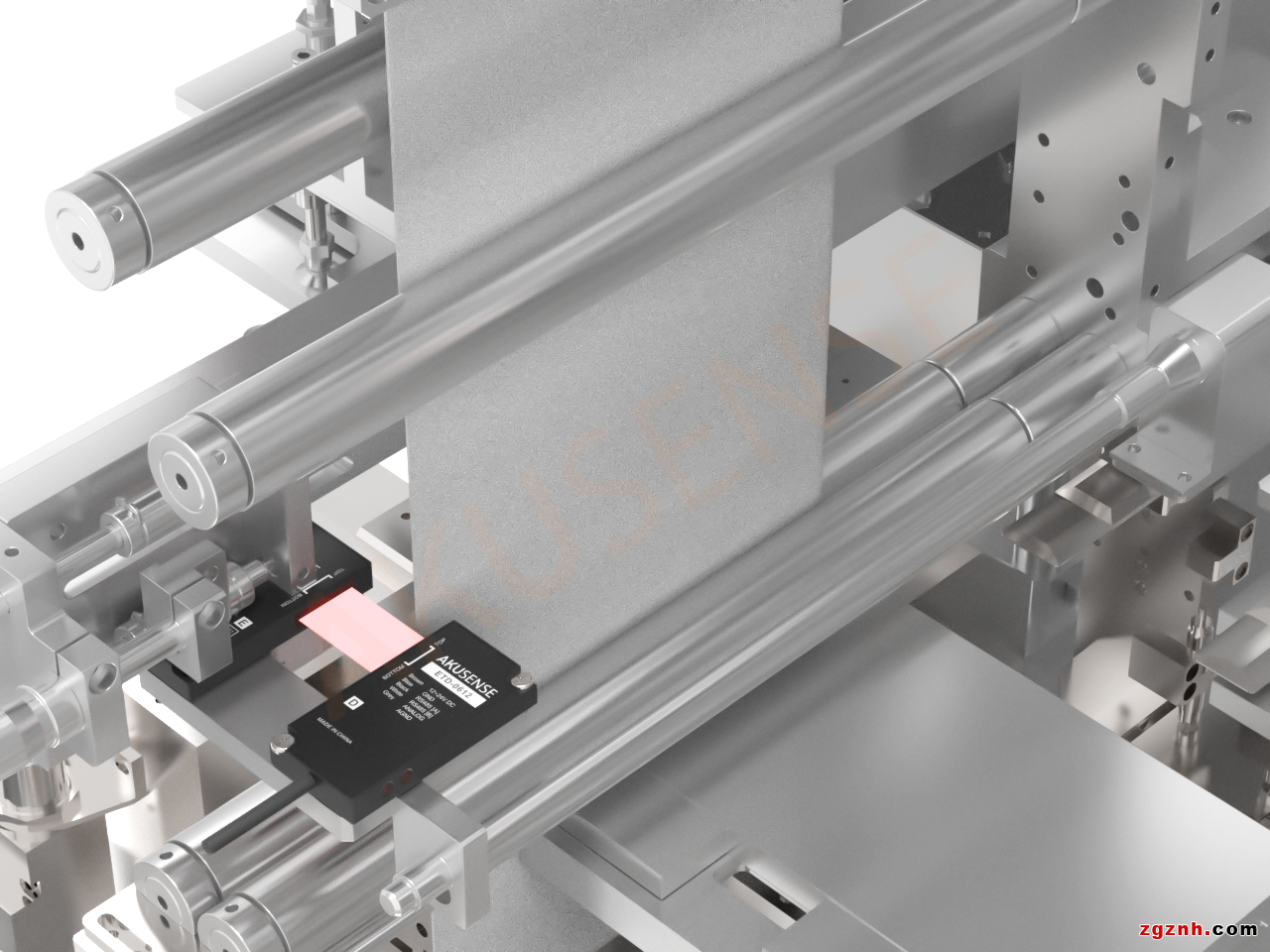

05 极片传输定位纠偏

精密纠偏传感器 ETD-0612



应用场景:

在隔膜传送过程中检测隔膜边缘位置,反馈到纠偏系统,控制隔膜传送过程中的位置偏摆。



解决方案:

1、选用明治ETD-0612系列纠偏传感器,通过激光对射原理,稳态激光图像数据处理模式成像更加清晰,同时可降低干扰项,实现更高分辨率,检测效果更佳

2、精度1um

3、1ms超高速响应时间,可满足高速检测需求

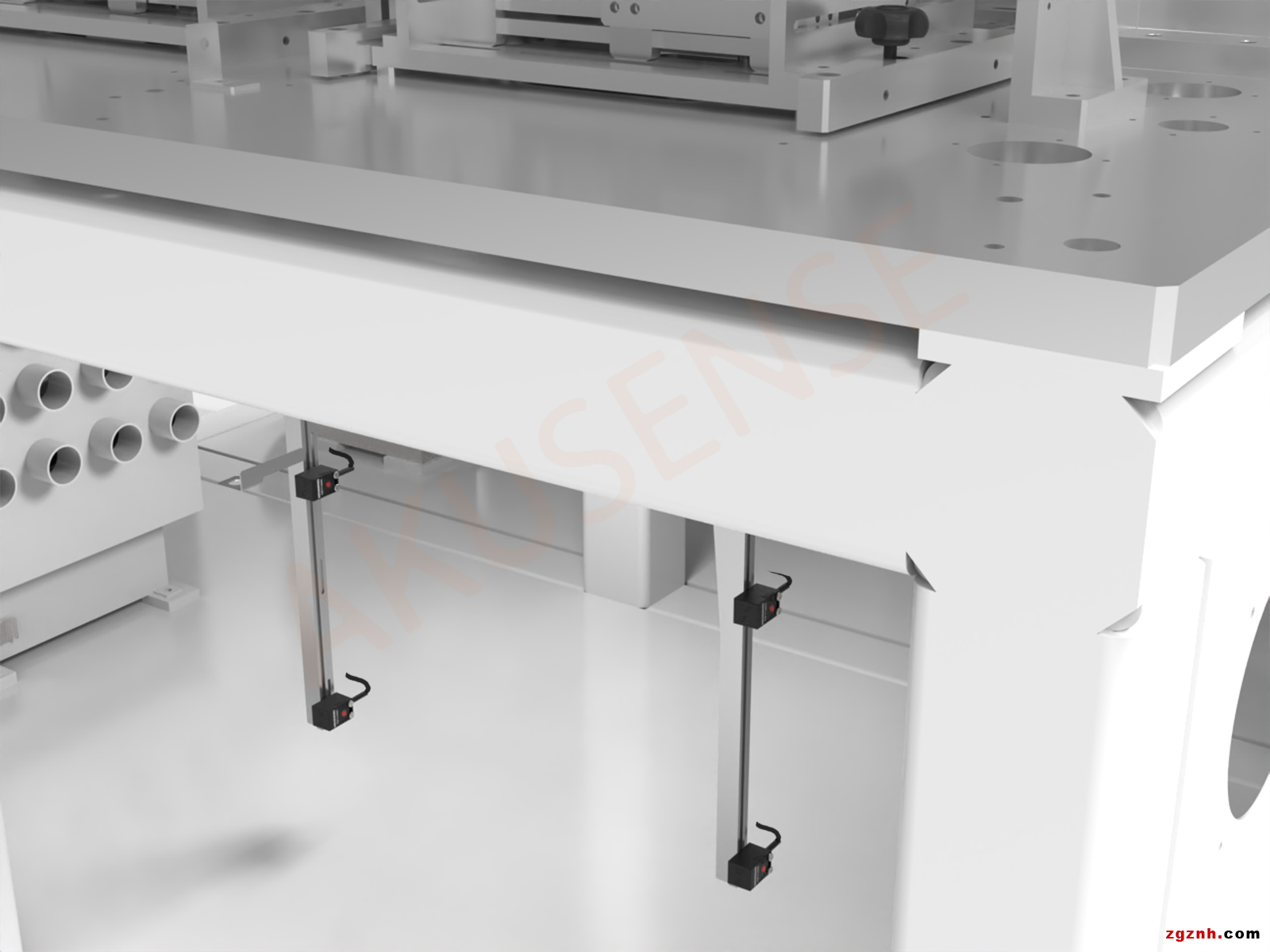

06 料盒限位控制

TQF18-05NO  接近传感器



应用场景:

料盒从传输线上过来后到达上料工位,马达动作上顶料盒治具到预定位置,此过程中,接近开关控制上顶机构的原点和极限位置。



解决方案:

1、选用明治方形接近传感器TQF18-05NO,重复精度高<1.0%(Sr)

2、开关频率1KHz

3、IP67防护等级,有效强固产品性能

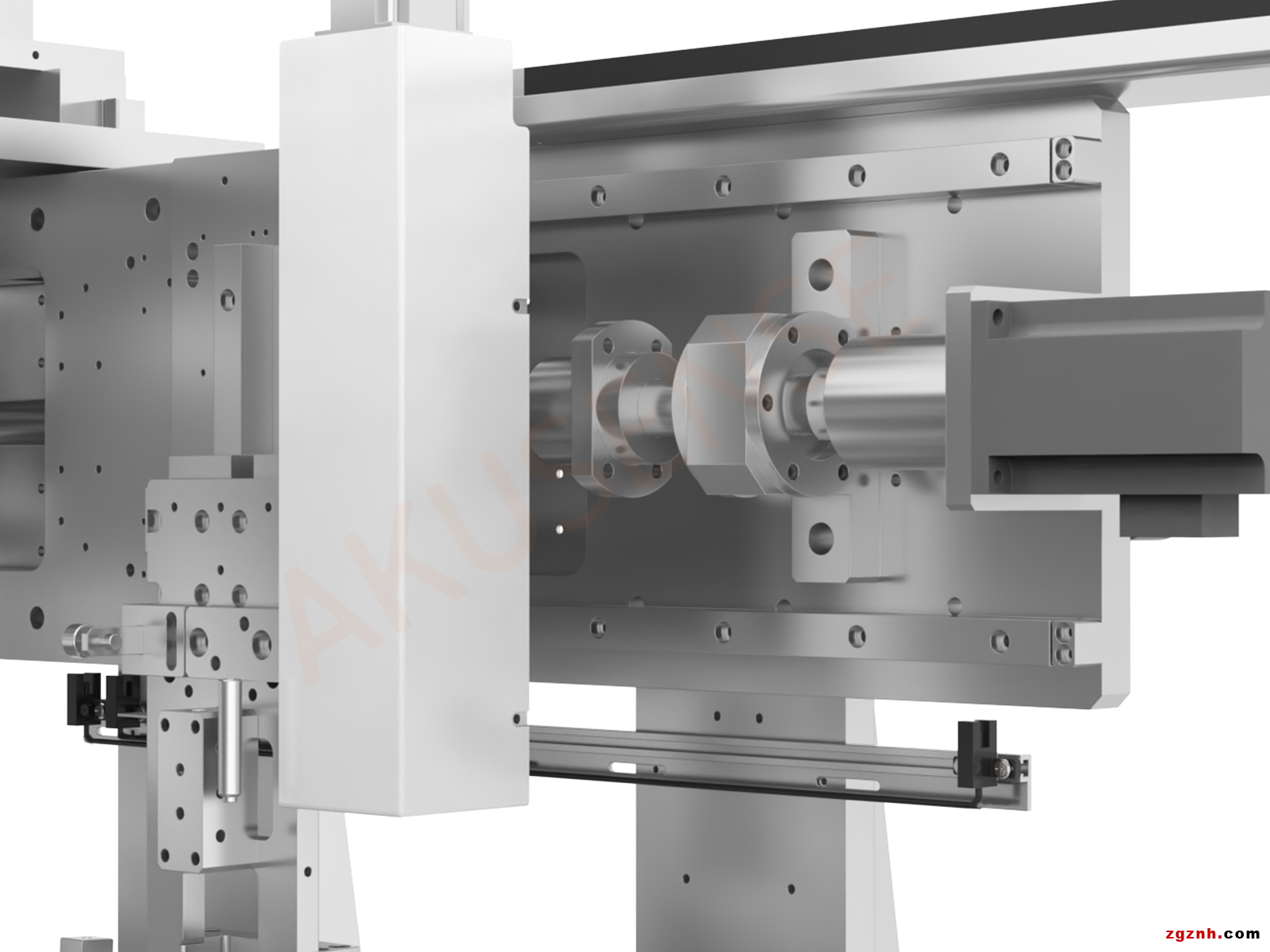

07 机构限位

SF-302N-W系列  槽型传感器



应用场景:

需要广泛应用于机器内部多个点位,进行机构模组的原点和极限位置控制、过辊轴位置控制



解决方案:

1、选用明治槽型传感器SF-302N-W系列,非接触感应,种类和外形多样,可根据实际情况自由选择

2、响应时间小于0.3ms

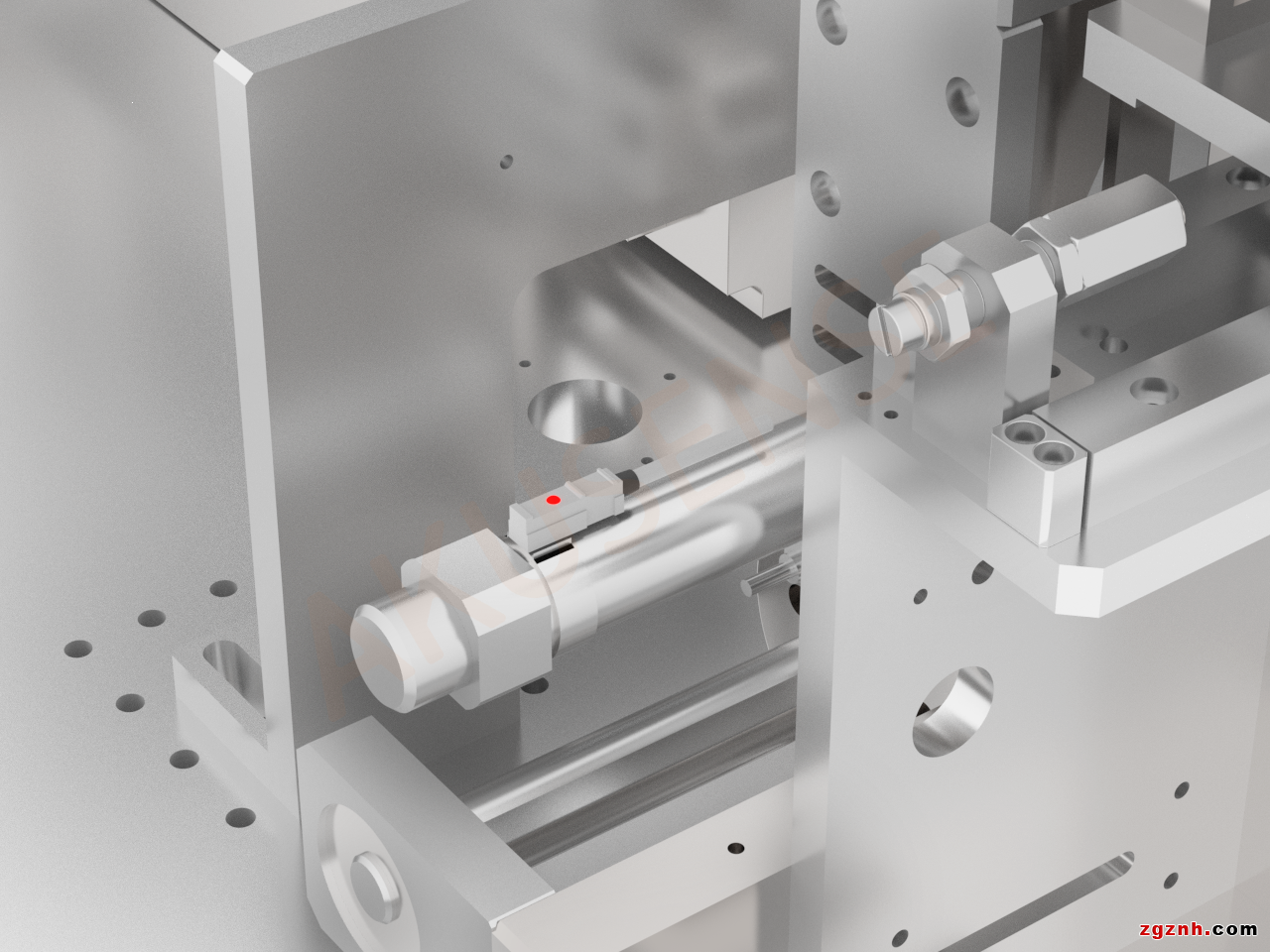

08 检测气缸伸缩状态

MR-C12-N系列  磁性传感器



应用场景:

检测气缸伸缩状态,判断气缸是否正常在工作,确保设备运行时的稳定性



解决方案:

1、选用明治磁性传感器MR-C12-N系列,通过磁性原理进行检测,不易收到外界干扰和损坏,有较高的可靠性

2、能实现高精度的位置和状态检测,满足高精度的工业控制需求

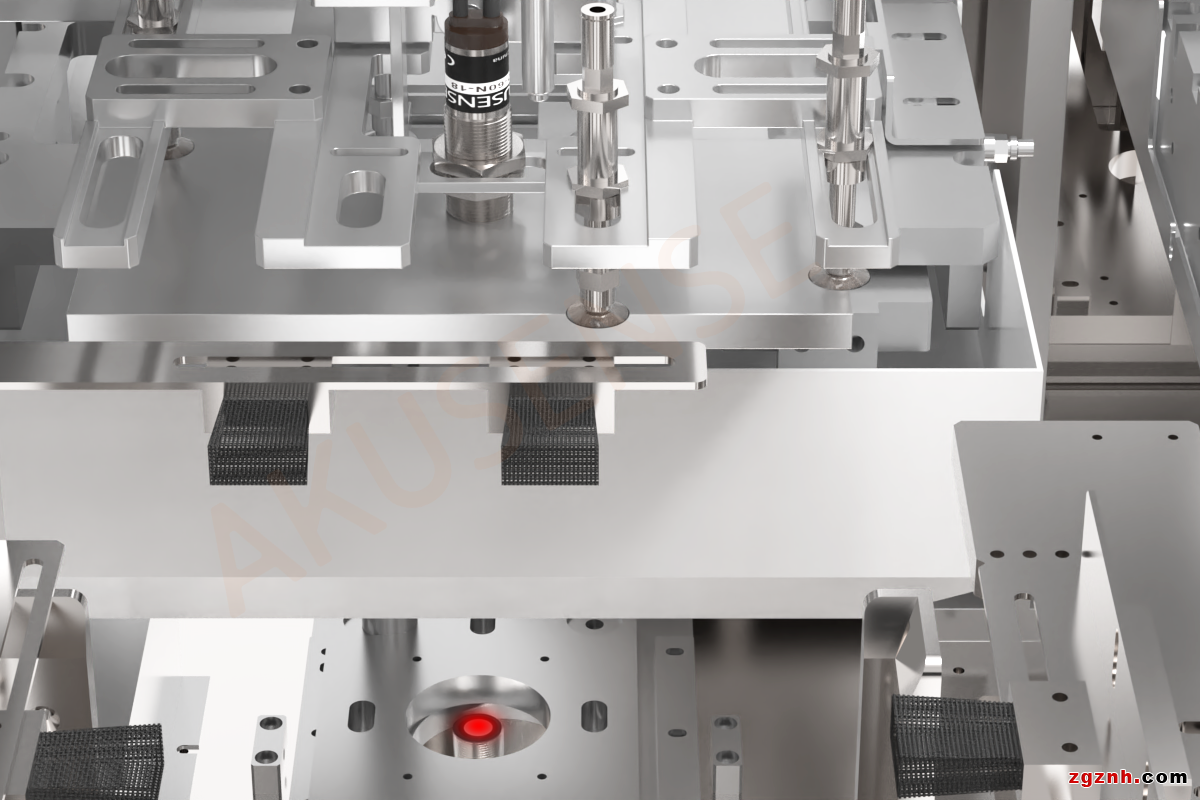

09 极片单双张检测

MUD系列  超声波传感器



应用场景:

叠片机设备上在正负极极片到叠装台进行暨片前,需要对电池正负极极片进行重料检测,避免因极片重叠,造成后续生产出来的电芯产生安全隐患



解决方案:

1、明治MUD系列单双张系列传感器采用超声波原理,通过检测接收端声波信号强度反馈来实现物料的叠料和缺料检测

2、产品具备多种检测模式以及自学习功能,可以根据材料的不同规格进行示教

3、可适应各种材质和厚度的物料单双张检测要求,检测效果稳定



10 检测电池的有无

ESB-BS15  光电传感器



应用场景:

检测叠片时的压力,确保叠片生产过程中的压力符合设定要求



解决方案:

1、选用明治数显型压力传感器MQ-10系列,可提供高精度气压测量结果,数值到小数点后几位

2、结构简单使用寿命长,使用便捷无需复杂操作

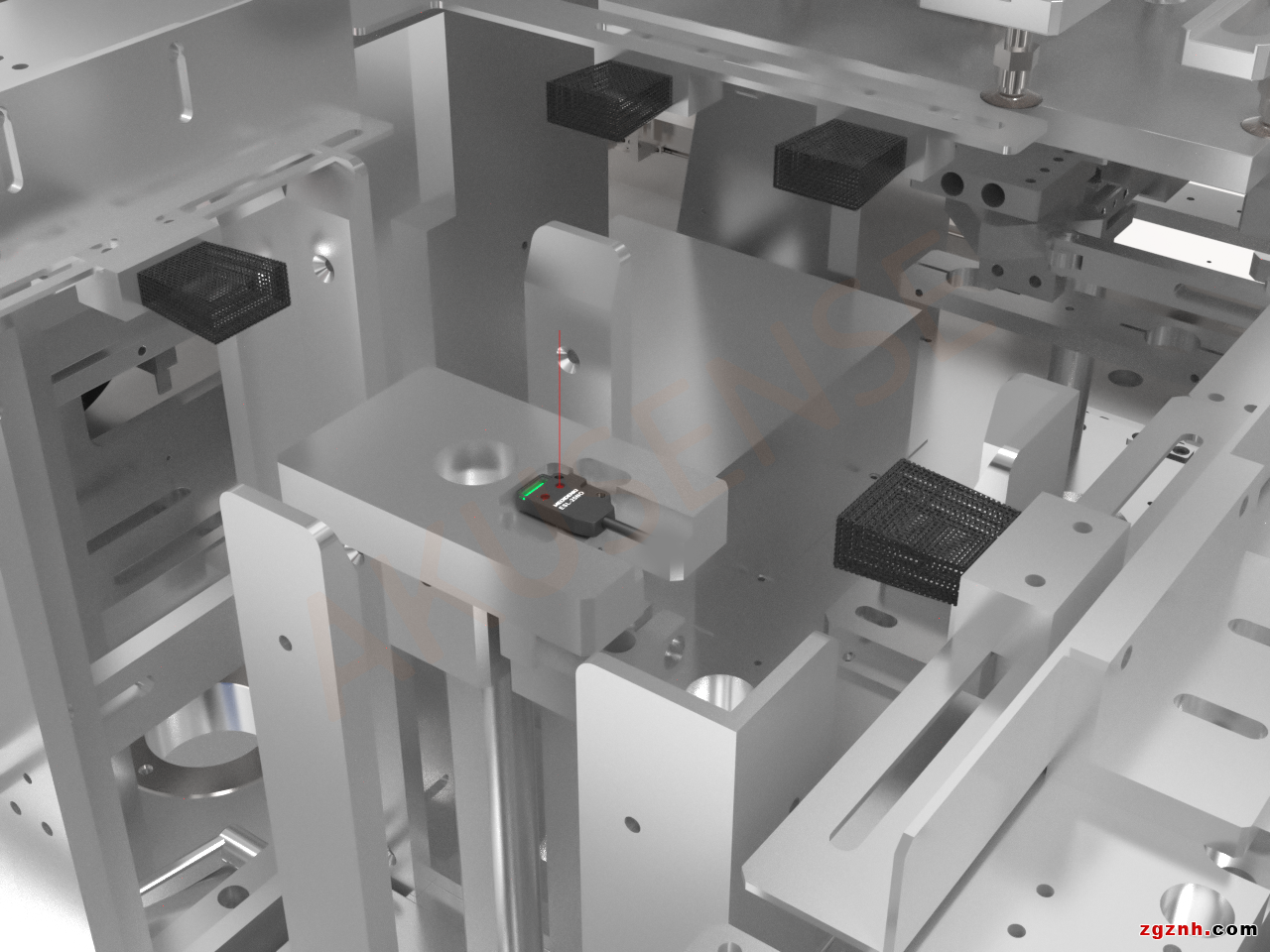

11 极片上料余料监测

超薄光电  ESL-25系列



应用场景:

检测极片料盒中是否有极片,当极片物料消耗完毕,传感器及时发出信号驱动设备进行上料



解决方案:

1、选用明治ESL系列超薄光电传感器,3.5mm超薄设计,有效解决设备“空间焦虑”

2、超薄型微小尺寸,自带定位孔,便于安装

3、防护等级IP67,机械性能优越
