明治案例 | 圆心定位大揭秘!如何快速检测按钮居中状态?

   2024-04-08 40490
核心提示:相信大家对以下这个按键一定不陌生,大多数电子产品上都少不了这个按键,我们通常把它称为【电源键】;电源键在电子设备中的应用

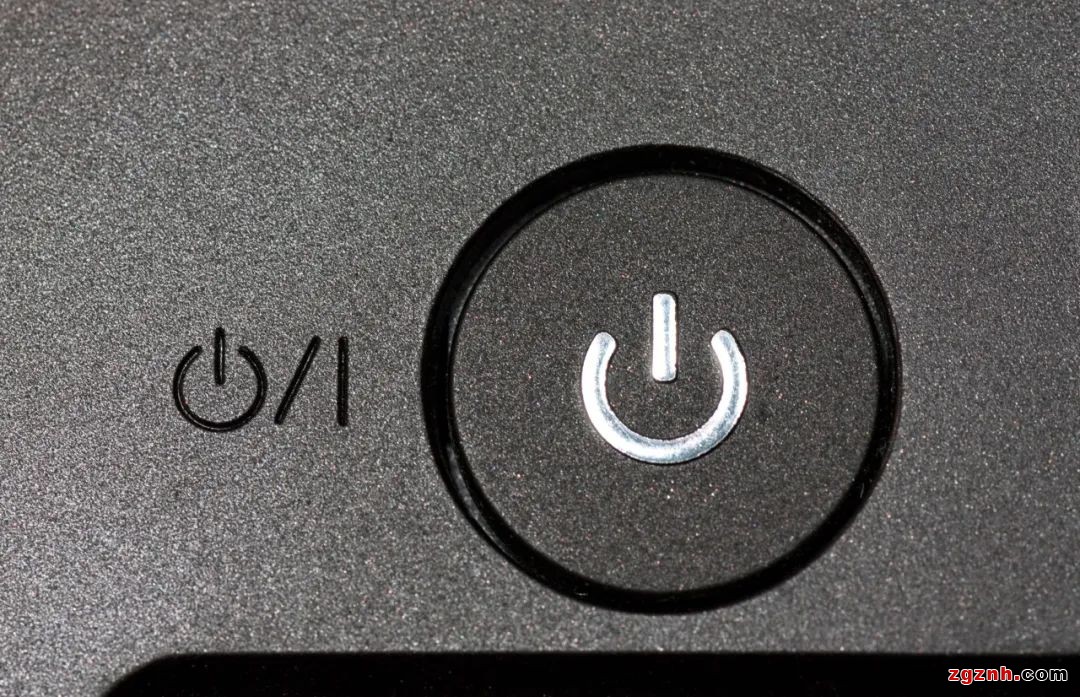

  相信大家对以下这个按键一定不陌生,大多数电子产品上都少不了这个按键,我们通常把它称为【电源键】;电源键在电子设备中的应用非常广泛,是用户与设备交互的重要接口之一。

Q:如何做到每个电源键的定位都如此精准呢?

A:生产商为保证电源键的一致性,在生产过程中,设置了多个质量检测环节,对按键的尺寸、外观、功能等进行全面检测,确保每一件产品都符合标准。



圆心定位检测



应用场景

检测需求:检测按钮是否在圆内的居中位置

检测目标:使用正面光打光方式,检测按钮是否在圆内的居中位置,检测到不合格产品时输出NG信号给PLC排料;

相机安装方式:上相机固定安装,从上向下静态拍照,一次拍1个产品;

相机数量:1个上相机,共1pcs;

打光方式:正面光源+背面光源,来料方式待定;

产品尺寸:外径11mm,高度5.7mm;



性能/指标要求

视觉检测精度:0.02mm;漏杀率=0%;

相机拍照检测时间:35mm内;

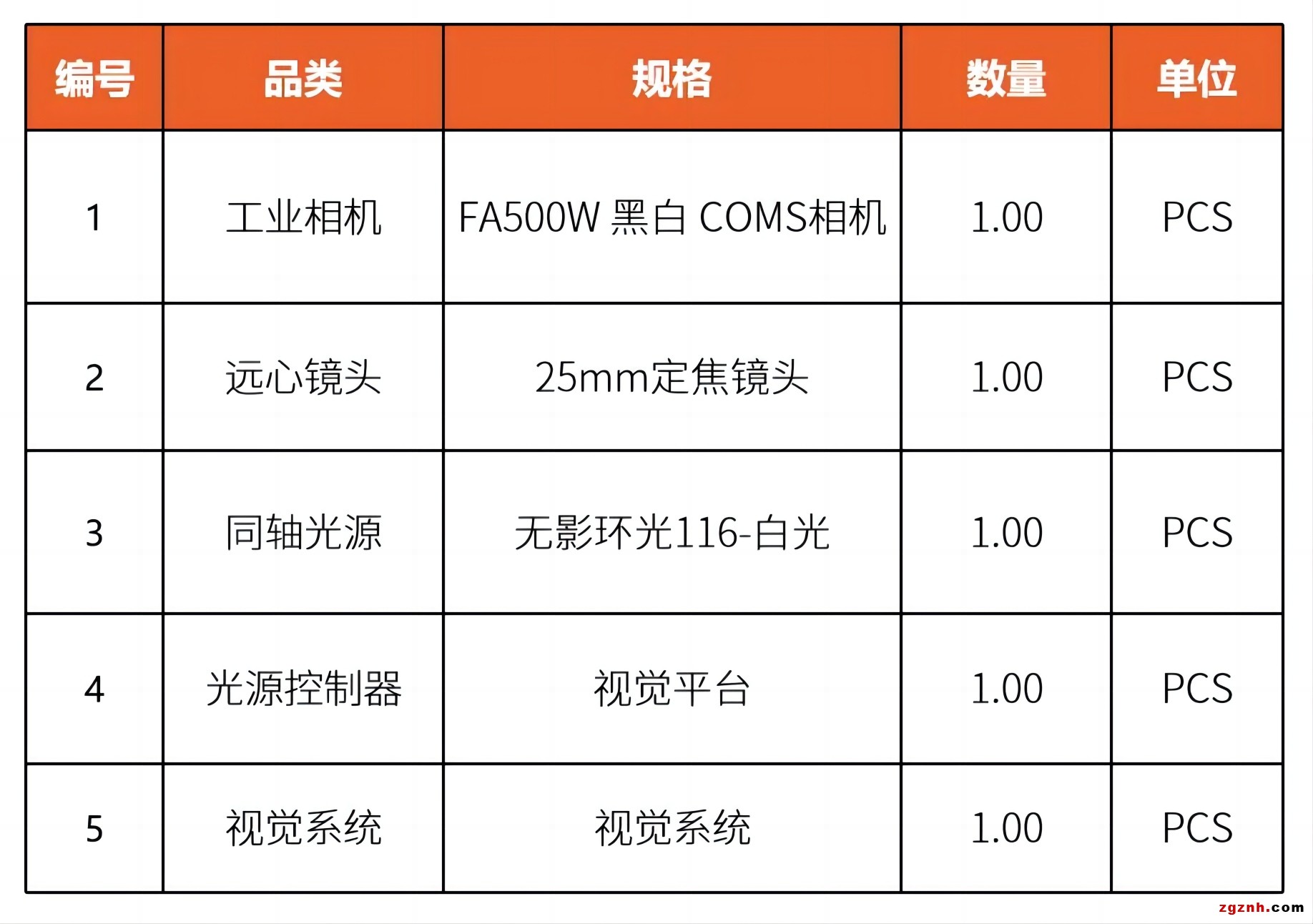

选型配置清单

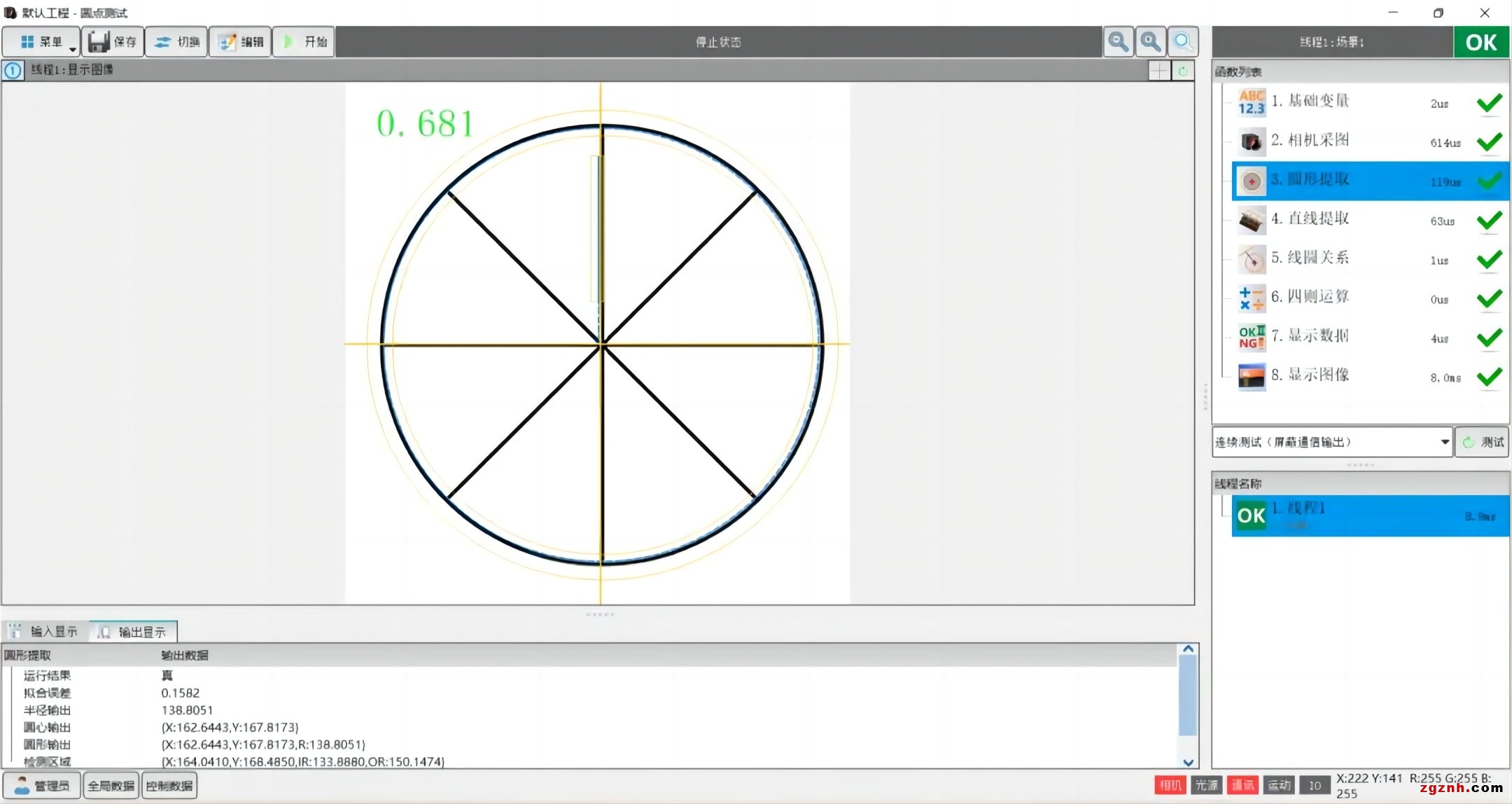

成像效果

经过搭建视觉机构对样品取图测试,以上面的硬件配置可以取得良好的成像效果,再对成像图片进行检测算法分析,可以得到满足要求的检测效果。

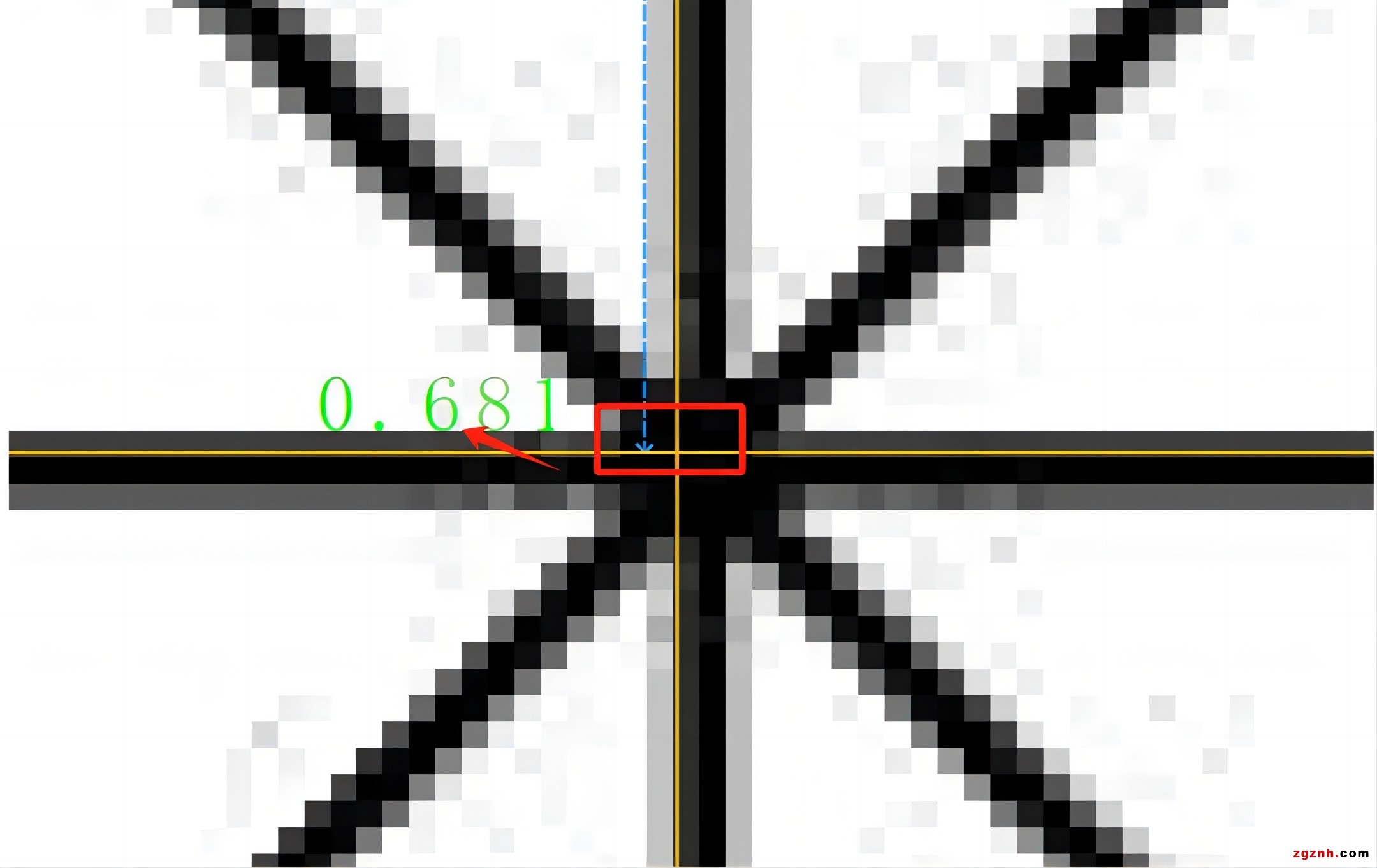

计算圆心跟按钮同心度是否垂直,由此来判断按钮是否在居中位置。

以上便是明治在圆心定位检测上的应用案例分享,如果您有相关的视觉方案需求,欢迎联系我们。

我们拥有丰富的产品线和项目经验,以及海内外资深工程师组成的团队,支持着工程师为您定制优质高效的解决方案,使得您的设备在市场上更具竞争力!
