零点CN-8033在某瓦楞纸工厂中的应用

   2023-02-25 288890
核心提示:零点的IO模块模拟量全线采用16位精度的进口ADC芯片方案,将产线中传感器的每一丝微小跳动都采集到PLC中,让整个产线的控制变得清晰透明,生产过程中工艺参数任何细微的波动,都能及时被获取并加以控制。

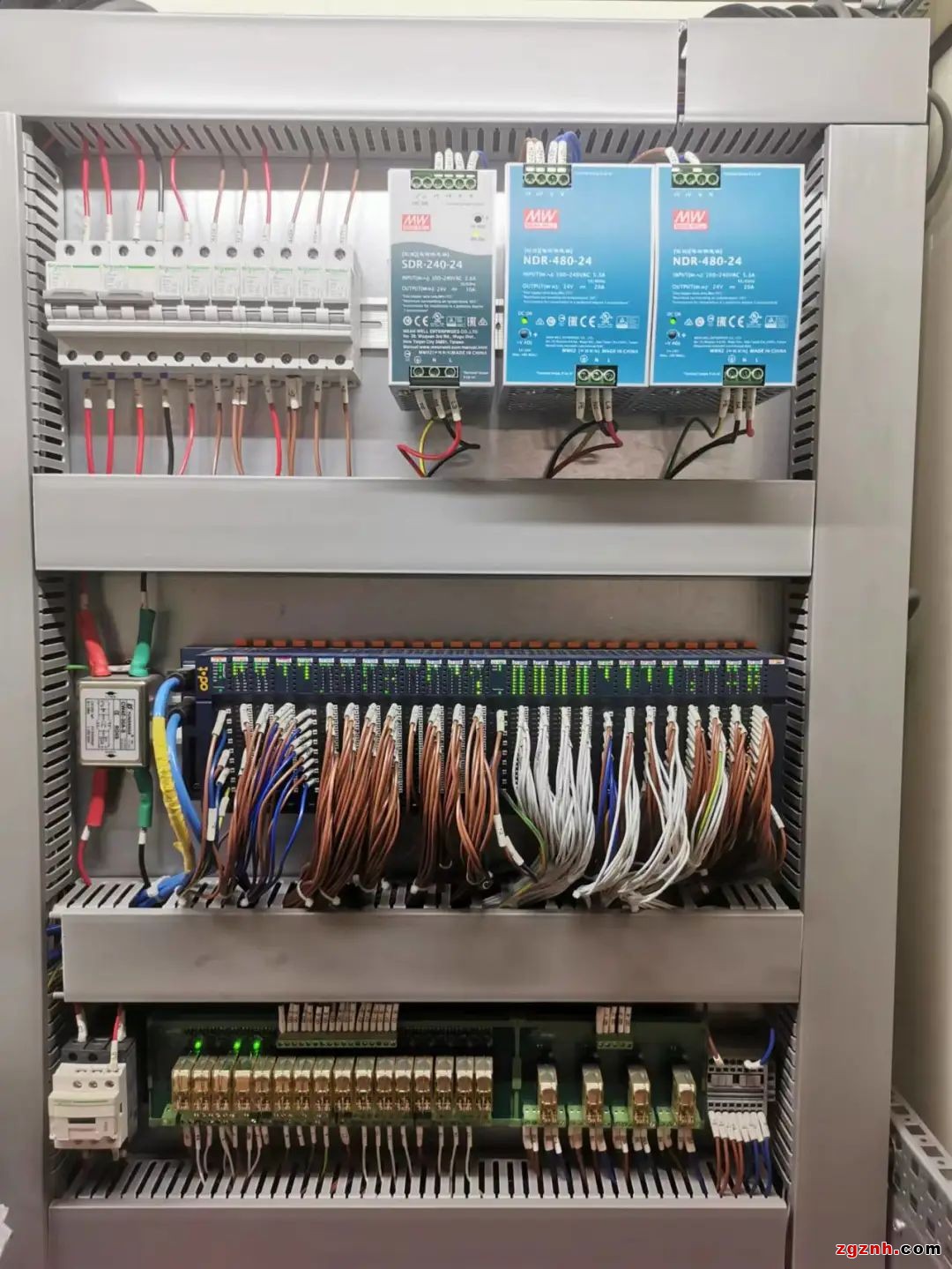

 在现场应用中,不仅ProfiNet协议通讯耦合器在现场大放异彩,零点的EtherCAT通讯耦合器协议在行业中获得广泛应用。

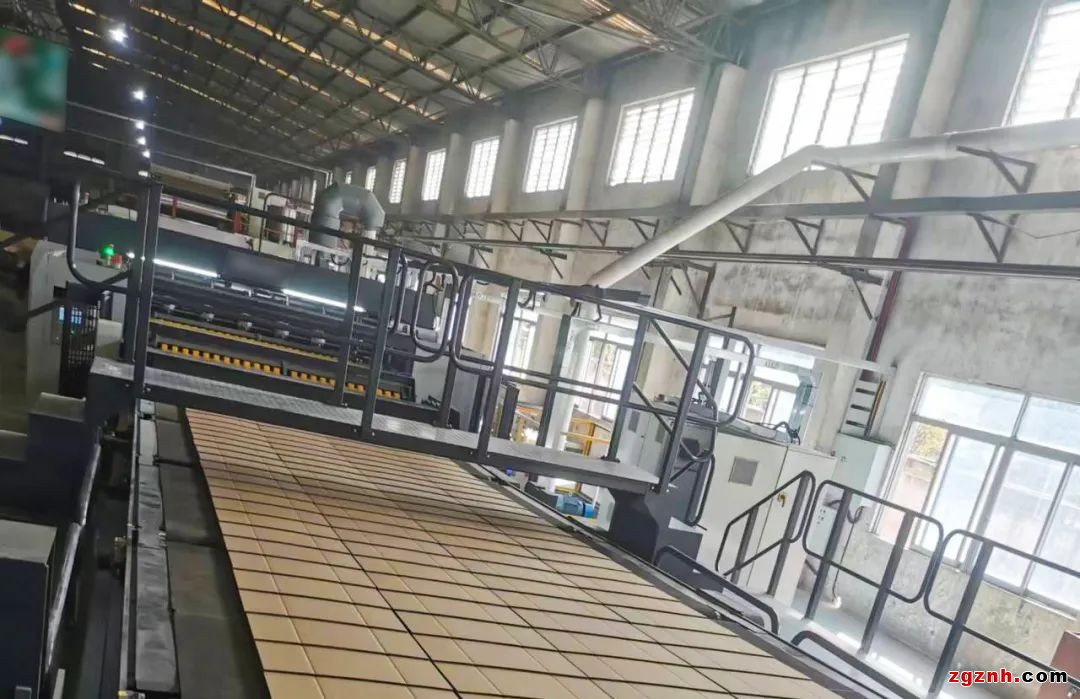

瓦楞纸是我们生活中包装环节必不可少的材料,在诸多行业都有具体应用。

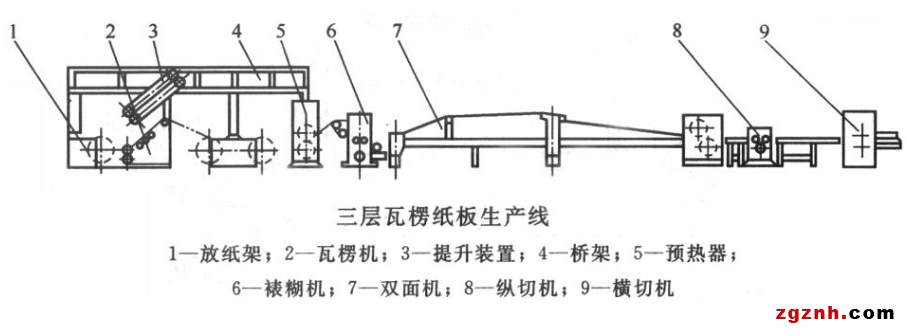

瓦楞纸板制作过程大致归纳为压制瓦楞、上胶、粘合定型、分纸压线、横切。工艺段呈现无缝衔接状态,任何一个环节在运行中出现问题,都会使整个产线停工,所以每一台设备的稳定性都必须得到保障。

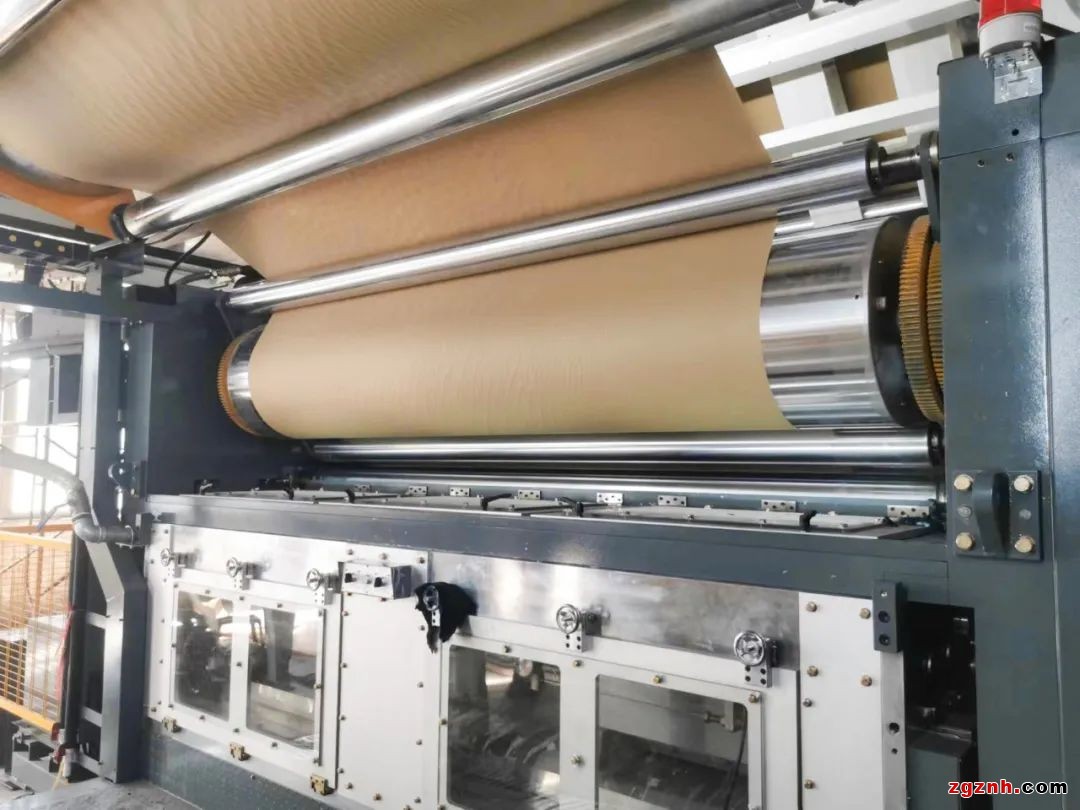

另外,瓦楞纸在原纸进入瓦楞锟前需要进行预热,预热需要采用高温蒸汽夹套,因此现场环境温度较高,特别是夏天,容易由于温度问题导致产线停工,因此对设备运行温度要求更为严苛。

零点的IO模块全线采用车规级芯片,宽温设计保证产品可以在-40℃-80℃温度、5%-95%湿度的严酷环境下稳定运行。根据现场情况还可进行特殊定制,做到耐高温运行,为产线的稳定生产保驾护航。


通常瓦楞纸产线会根据客户需求制作不同规格的产品,通过调整生产过程中的温度以及上胶的厚度,来获取不同质量、规格的最终产品。这对于生产过程中的模拟量信号就有精度和稳定性的要求,同时瓦楞纸要求纸面平整、厚薄一致,无皱折、裂口和窟窿等纸病,否则将会增加生产过程的断头故障,影响产品质量。

零点的IO模块模拟量全线采用16位精度的进口ADC芯片方案,将产线中传感器的每一丝微小跳动都采集到PLC中,让整个产线的控制变得清晰透明,生产过程中工艺参数任何细微的波动,都能及时被获取并加以控制。

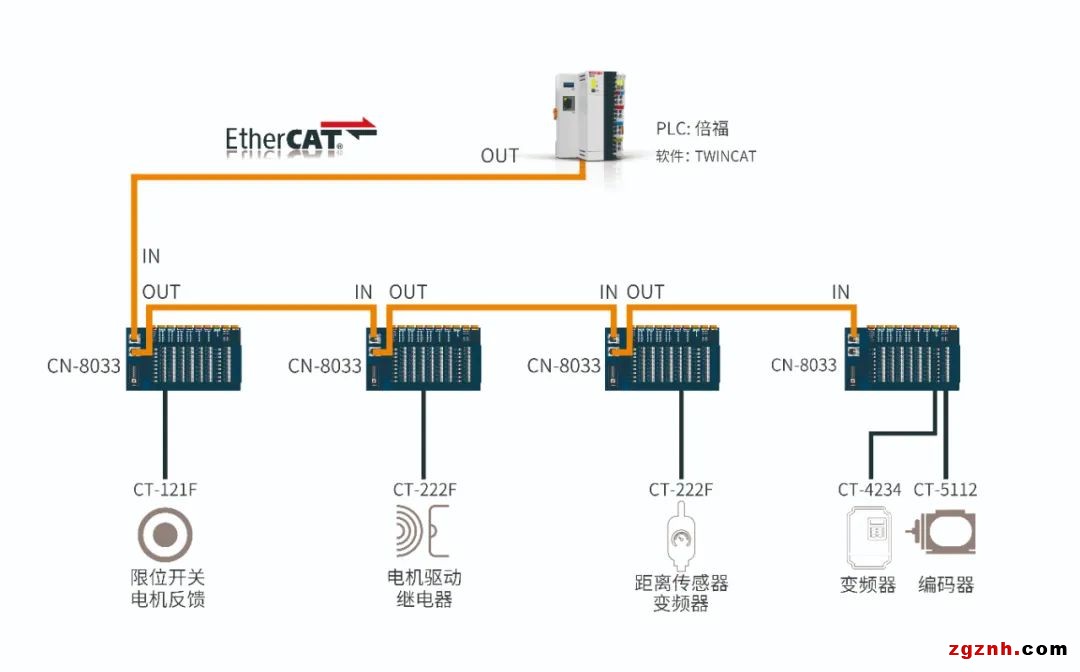

零点的各个模块在瓦楞纸工厂中具体应用:


CN-8033是EtherACAT适配器,支持标准 EtherCAT 协议访问适配器支持最 大输入1024 字节,最大输出 1024 字节,支持的扩展 IO 模块数量为 32 个。

CT-121F是数字量输入模块。负责采集各执行器的状态信号等。

CT-222F是数字量输出模块。负责整套系统各执行器的驱动信号等。

CT-3238是模拟量输入模块。负责采集温度,压力等信号。

CT-4158是模拟量输出模块。负责变频器的频率大小的调节。

CT-5112是编码器模块。负责现场编码器的调节及信号采集。

CT-5801是终端模块,作用是增强分布式IO从站背板通讯的稳定性。
