VEGA同位素物位仪表在垃圾焚烧发电厂的典型应用

   2021-03-22 威格(中国)仪表有限公司威格(中国)仪表有限公司502310
核心提示:随着我国城市化生活的进程加快,再加上居民生活水平的不断提升,城市生活垃圾产生量保持稳定増长的趋势,近年来我国已成为世界上

随着我国城市化生活的进程加快,再加上居民生活水平的不断提升,城市生活垃圾产生量保持稳定増长的趋势,近年来我国已成为世界上城市生活垃圾处理压力最大的国家之一。

“十三五”全国城镇生活垃圾无害化处理设施建设规划中提到,加快处理设施建设,合理布局生活垃圾处理设施,建制镇产生的生活垃圾就近纳入县级或市级垃圾处理设施集中处理。经济发达地区和土地资源短缺、人口基数大的城市,优先采用焚烧处理技术,减少原生垃圾填埋量。

目前国内垃圾最为广泛的处理方式包括:卫生填埋、焚烧及堆肥。

生活垃圾焚烧发电倡导绿色环保,以高标准、好设备、优工艺来践行蓝色垃圾焚烧业,是目前垃圾焚烧发电行业的重要发展方向。其具有以下5点优势:

1.项目用地省

同样的垃圾处理量,垃圾焚烧厂需要的用地面积只是垃圾卫生填埋场的1/20-1/15

2.处理速度快

垃圾在卫生填埋场中的分解时间通常需要730年,而焚烧处理只要2小时左右就能处理完毕。

3.减量效果好

同等量的垃圾,通过填埋约可减量30%,而通过焚烧约可减量90%

4.污染控制好

采用现代先进的焚烧工艺技术,按照国家标准建设和运行,实现渗滤液和生产污废水的零排放,烟气经过严格的净化处理达标排放。

5.能源利用高

每吨垃圾可焚烧发电300多度,大约每5个人产生的生活垃圾,通过焚烧发电可满足1个人的日常用电需求。

如何提高焚烧炉的效率,是现代垃圾焚烧发电厂的关键技术和难点。VEGA作为物位仪表的技术领先者,非常重视环保行业并积极参与到垃圾焚烧发电事业中,助力提高焚烧炉的投料效率和增强系统利用率。VEGA公司一直致力于环保行业,在提供优质雷达和开关产品的同时,VEGA同位素仪表在该行业以其优异的自身特点实现完美的测量。

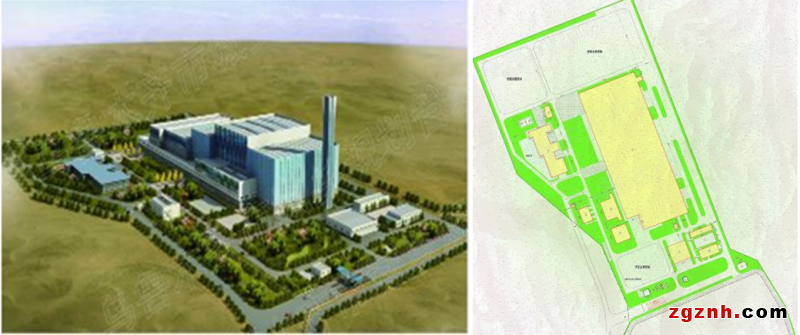

一、项目概况

项目垃圾总处理规模为6000t/d,其中近期工程4500t/d,远期扩建1500t/d,预留远期建设用地。

二、工艺流程

生活垃圾由城市环卫部门收集后用垃圾车运至电厂的垃圾库,在垃圾库中经简单的粉碎、磁选后,用行车抓斗将垃圾抓入输送皮带,然后经输送皮带进入除氧间垃圾进料斗,给料机将斗内垃圾送入炉膛焚烧。经过干燥、燃烧、燃烬三个阶段充分燃烧,燃尽的炉渣排入渣池冷却后,运往厂外填埋。垃圾燃烧后产生的大量高温烟气进入余热锅炉换热,过热蒸汽进入汽轮发电机组发电。

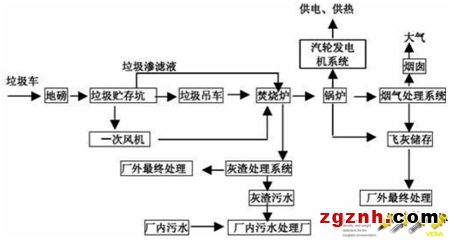

(垃圾焚烧发电的主要工艺流程图)

垃圾进入焚烧炉内与空气混合后充分燃烧,因垃圾中有机物的裂解需在高温下并有足够的停留时间才能完成,因此焚烧炉内设计温度和烟气停留时间分别保持在850℃和35s,使垃圾中有害成分(二恶英等)能在炉膛内充分裂解焚烧,而不至于产生新的有害物质。

为避免垃圾库内臭气的无组织排放,给周围环境带来不良影响,国内垃圾焚烧电厂目前均采用焚烧炉的一次风机从垃圾库抽气送入炉膛焚烧,这样可使垃圾库内保持负压,避免臭气外排。另外垃圾库内的垃圾渗滤液中含有很多有害物质,为防止外排引起二次污染,均送入炉内焚烧处理。

提高焚烧炉的效率是全部流程的核心,VEGA利用柔性同位素产品的特点解决了客户的测量难点。

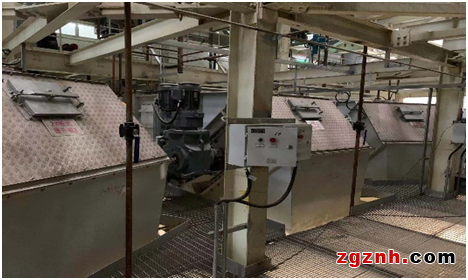

(焚烧炉给料器主视图)

三、焚烧炉给料器测量难点及VEGA解决方案

1.测量难点:

☆给料器必须密闭,防止有毒气体泄漏

☆给料器有倾斜角度,需要L型倾斜测量

☆内部垃圾料位不稳定,需要准确测量

☆连续料位监测和开关点输出

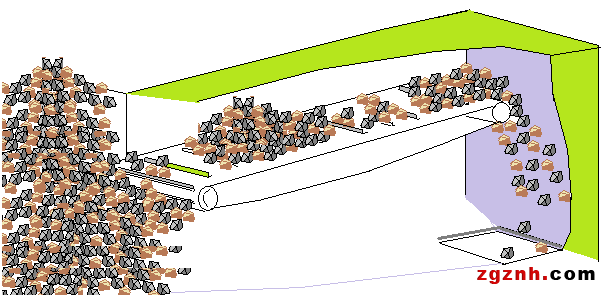

(焚烧炉给料模拟图)

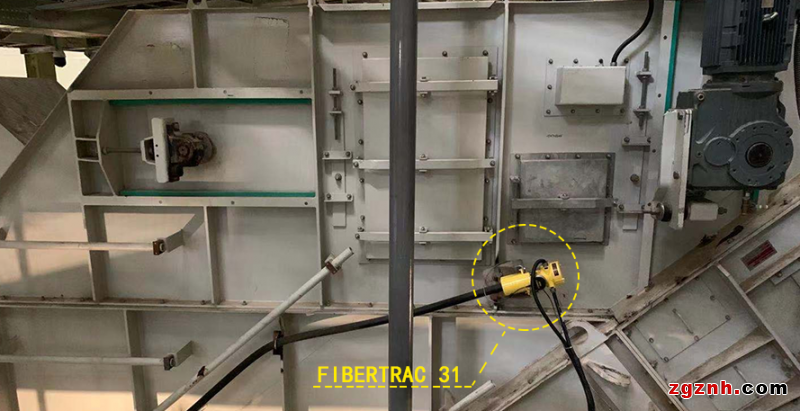

FIBERTRAC 31现场安装示意图)

2. FIBERTRAC 31产品的优势:

☆单根最长可达7米,柔性接收器可以实现L型分段测量,大大节约采购成本

☆一体式电子部件实现了仪表更高的稳定性和重复性,保证设备的运行安全

☆通过蓝牙实现远端调试,以减少巡检人员的辐射顾虑

☆电流+继电器的输出模式可以轻松将仪表连接到连锁控制系统。

高灵敏度的接收器保证了使用微量发射源就可以达到测量效果,节约了采购成本和设备周边安全防护成本。

VEGA放射性测量仪表家族)

(柔性测量产品FIBERTRAC 31安装演示图)

目前,国家对于环境保护的要求越来越高,垃圾焚烧发电中的焚烧炉系统采用了联锁控制装置,所以作为工艺的核心设备——焚烧炉给料器是否能够长期、连续、稳定地运行,关系到整个电厂的安全运行。

VEGA同位素仪表FIBERTRAC 31以其优越的性能打消了常规客户谈核色变的使用习惯,实现了小辐射量的准确测量,开创了同位素仪表在垃圾焚烧行业的先河!
