科隆案例 | 湿沼气的流量测量
发布时间:2022-08-25        浏览次数:1316        返回列表
湿沼气的流量测量
▪测量污泥消化所产生的沼气,以实现污水处理厂的能源自给
▪沼气生产的超声波流量测量和控制
▪集成甲烷含量测量功能,用于组分持续变化和高二氧化碳含量的沼气

背景
荷兰水务局 Rivierenland(WSRL),已经明确表达了其在 2030 年完全实现能源自给的雄心壮志 — 作为该计划的过渡步骤,在 2020 年,所需能源的 40% 将以可持续的方式生产。位于荷兰的能源工厂,完全服从于这一目标。在污泥消化装置开始运行后,荷兰污水处理厂实现了 100% 的能源自给。该工厂利用污泥残渣生产沼气,然后将其作为能源生产的原料。
测量要求
WSRL 通过在沼气池中消化污泥来生产沼气,沼气池温度已被提升至 +52°C / +125.6°F。然后,沼气被用来满足污水处理厂的能源需求。沼气池和发电厂之间的沼气流量,必须被精确地测量和监控,以保证能源厂的控制和安全。
测量离开消化塔的无压湿沼气是一项挑战,况且其中的甲烷和二氧化碳含量始终在波动。因此,必须采用为这种应用而专门开发的气体流量计。WSRL 还需要监测和记录被烧掉的多余气体数量,以供检查机构查询。

科隆解决方案
科隆公司为此提供了 OPTISonIC 7300 Biogas 流量计,这是一款集成温度测量功能的超声波气体流量计,专为沼气应用而研发。有了这款仪表,WSRL 可以实时地精确测量修正后的气体体积流量。

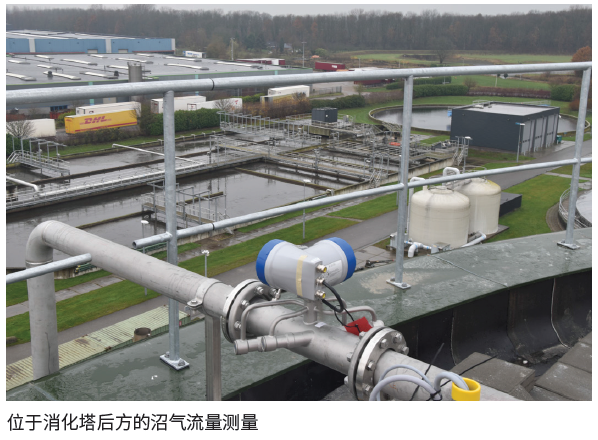

由于流量计的设计,测量不受到气体湿度的影响,因此 OPTISonIC 7300 Biogas 可以直接安装在消化塔的后方。这就直接提供了离开消化塔气体数量的信息。超声波测量与气体的组分无关,且不产生压损。
此外,WSRL 现在还能够利用所测得的介质声速,来分析气体中的甲烷含量。

客户利益
通过选择这样一款独立于安装环境的,集成组分分析和质量流量计算功能的流量计,WSRL的运营成本显著地降低。
因为 OPTISonIC 7300 Biogas 具有集成的实时测量甲烷含量(基于沼气声速)功能,所以不再需要单独的气体分析仪。通过这种方式,操作人员持续获得关于气体组分的信息,并且能够采取措施保持热电联产装置的效率,或在必要时提高沼气的产量。


客户受益于这款对湿气不敏感的流量计,可以直接测量潮湿的沼气,而不必将其先烘干。流量计的运行与气体的组分无关,因此适用于各种组分的沼气。
与传统的机械式流量计相比,WSRL 还从维护间隔的延长中获益。由于该仪表不会造成任何压损,从长远来看,客户可以节省泵的流量,从而节约能源成本。

所用产品

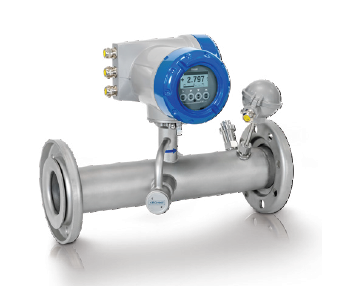

OPTISonIC 7300 Biogas
• 超声波流量计,适用于干/湿沼气、垃圾填埋场,以及污水处理中高二氧化碳含量的应用
• 集成气体体积修正和甲烷含量测量的功能
• 集成测温元件并可选压力传感器
• 松套法兰口径:DN50...200 / 2...8",压力等级最高 PN10 / ASME Cl 150
• 高量程比(100:1),无需定期维护
• 可选现场分体型传感器
• 可用于危险区域 Zone 1
• 全通径结构:无可动部件、无磨损且无压损
• 高精度:±1% MV
