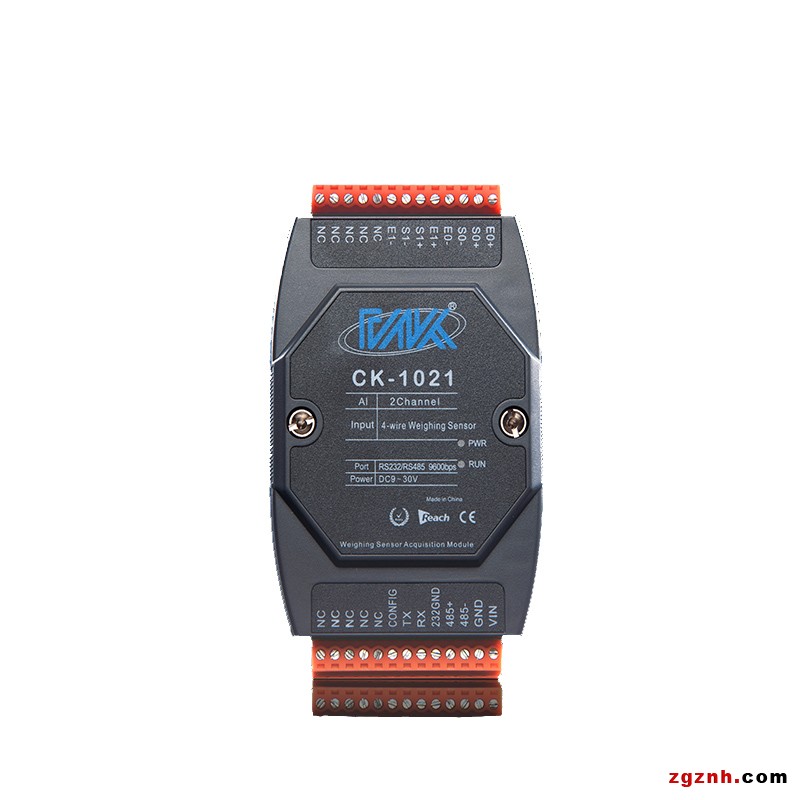

深圳市诚控电子工业级四线制称重传感器信号测量转换模块CK-1021产品简介：
提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手
CK-1021模块全新升级更换新版外壳，安装简易;使用标准的modbusRTU通信协议，可以对接多种串口软件，应用广泛，通信简单方便，新添加模块做主站，自定义读取，满足各种需求，添加数据导出功能，实用性更加强大。内置双看门狗，不死机，稳定运行。

支持Modbus协议是一种广泛应用于当今工业控制领域的通用通信协议。通过此协议，控制器相互之间、或控制器经由网络可以和其它设备之间进行通信。

提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手
支持Modbus协议是一种广泛应用于当今工业控制领域的通用通信协议。通过此协议，控制器相互之间、或控制器经由网络可以和其它设备之间进行通信。

CK模块是全新一代基于嵌入式系统的模块式数据采集器，采用标准DIN35导轨安装方式，现场安装简单，使用灵活；应对各种现场应用。模块配置有RS485接口，可单独与PC或PLC通信，也可以与多个485模块组网使用。

CK-1021称重传感器变送器，可采集2路电桥式称重传感器；模块采用高性能24位AD芯片，采集测量精度±0.1%。适用于采集工业现场称重传感器信号。

CK-1021采用先进的磁技术，有效保障数据采集可靠及安全。

产品特性：

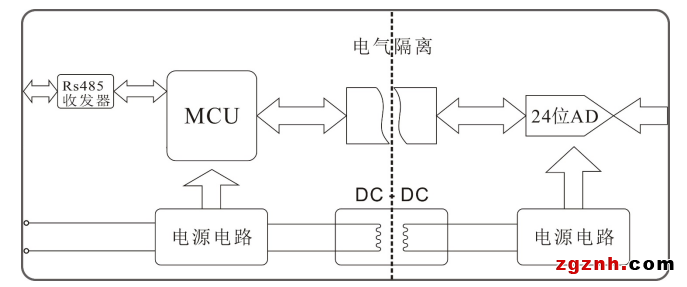

模块工作原理图：

 输入输出隔离

产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元与信号采集单元采用磁隔离技术实现电气隔离，有效保障数据采集可靠及安全。

 浪涌保护

模块配有瞬态抑制电路，能有效抑制浪涌脉冲，保护模块在恶劣的环境下可靠工作。

使用CK-ASCII命令读取模块数据时模块直接以ASCII码返回转换结果，返回结果用”>”开头，用

CK-1021配置有1路RS485； RS485可以单个与PLC或其它主机连接，也可以多个模块组网后与PLC或其它主机连接。

CK-1021模块通信模式通常为主从模式（一问一答模式）；主机通过通信接口发送命令给模块，模块在接收到正确命令之后做出相应响应。

CK-1021也可以通过命令将模块设置为模块主动模式（模块主动发送数据给主机），时间间隔可由用户设置，主动发送数据时间范围为：100～999999mS。此模式不能应用于多模块组网工作，否则将引起总线冲突。

 通信地址

CK-1021模块通信地址范围为01～FC(1～252)，模块地址出厂设置为01；模块通信地址可以由用户根据现场需要通过命令修改，具体方法参见相应命令。

 通信速率

CK-1021模块RS485支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模块通信速率可以由用户根据现场需要通过命令修改，具体方法参见相应命令。

 通信协议

DAM模块支持CK-ASCII协议，用户可以通过简单的ASCII命令方便的读取测量数据和配置模块参数，比如地址（0x01～0xFC）、波特率（1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps）、校验和状态、开启或关闭通道等。在条件允许的情况下，用户还可以通过ASCII命令对模块进行现场校准。

 MODBUS-RTU协议

模块支持工业标准Modbus RTU协议，可以工作于Modbus从站状态。可以实现与多种品牌的PLC、触摸屏、工控机及PC进行通信。

选型表：

提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手

售后保障：

本产品自售出之日起提供两年质保，7x24小时技术服务，凡用户在遵守贮存、运输及使用要求的条件下产品损坏，或产品质量低于技术指标的，免费返厂维修。因违反操作规定和要求而造成产品损坏的，需交纳器件费用和维修费。
