提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手
支持Modbus协议是一种已广泛应用于当今工业控制领域的通用通讯协议。通过此协议，控制器相互之间、或控制器经由网络（如以太网）可以和其它设备之间进行通信。

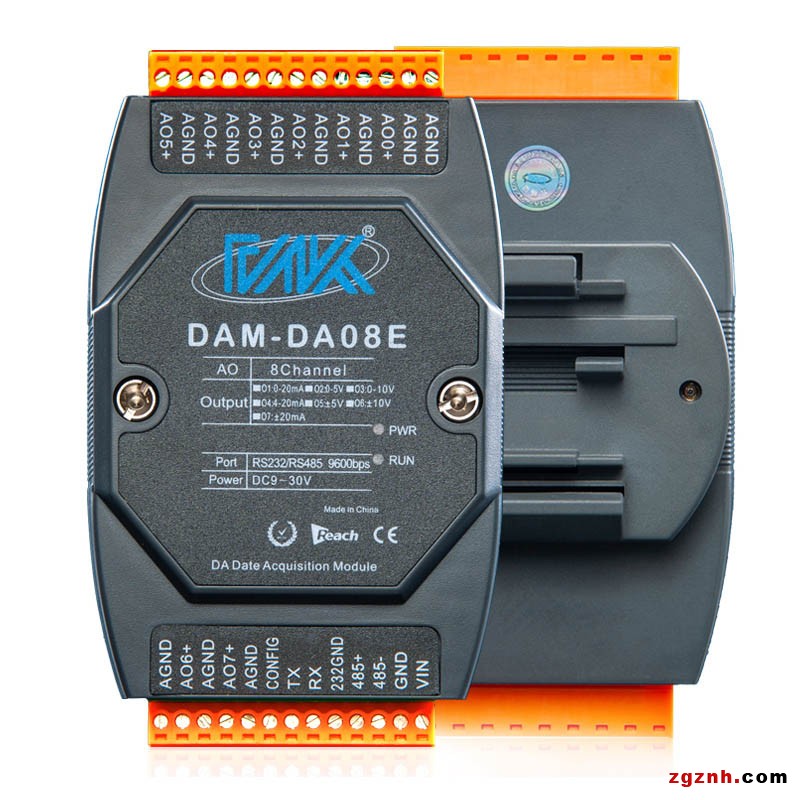

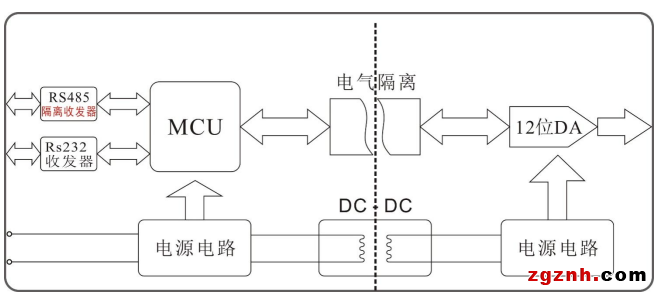

DAM-DA系列产品实现接收主机通过RS-232/RS-485接口给模块发送的命令，然后通过隔离转换成模拟信号，用以控制远 程设备。DAM系列产品可应用在RS-232/RS-485总线工业自动化控制系统，可以输出4-20，0-5V,0-10V等标准信号输出，用来控制工业现场的执行设备。产品包括电源隔离、信号隔离、线性输出和串行通信。模块通信接口有RS-232与RS-485， DAM-DA模拟量输出模块，可以独立输出2/4/8路模拟量信号；模块采用高性能12位DA芯片，输出数度可达±0.2%。适用 于各种工业控制现场。DAM-DA采集光电隔离技术，有效保证系统可靠及安全。 RS232只能一对一接，RS-485可以一对一对接，也可多个模块组网工作。
模拟信号输出：12位输出精度，产品出厂前所有信号输入范围已全部校准。DAM-DA模块配置有8路模拟量输出通道，每路模拟量
输出通道可配置独立量程，常规量程有：0-20mA、0-5V、0-10V，可用于控制电流或电压型控制设备。
通讯协议： DAM系列模块，通讯方式采用Custom-ASCII码通讯协议或MODBUS-RTU通讯协议，其指令集兼容于DAM模块，通信速率
与通信地址等参数可由用户设置。
通讯接口： DAM-DA配置有1路RS232与1路RS485,RS232可以直接与电脑连接，RS485可以单个与PLC或其它主机连接，也可以多个
模块组网后与PLC或其它主机连接。
通讯地址： 模块通信地址范围为01~FF(1~255),模块地址出厂设置为01;波特率支持300/600/1200/2400/4800/9600/19200/
38400/57600/115200;模块通信地址/模块通信速率可以由用户根据现场需要通过命令修改。
数据格式： 使用Custom-ASCII命令读取模块数据时模块直接以ASCII码返回转换结果，其单位为量程单位，如:量程是0~20mA，
那么返回数据的单位为mA

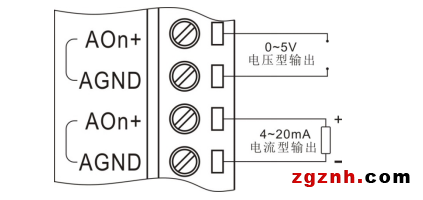

模拟量输出均为两根线 ，直接接受控设备即 可 ，但应用需要注意的是电
流型输出外部阻抗需不超过400Ω，电压型输出电流不超过10mA
产品选型：
产品系列 输入信号 通讯接口
DAM-DA:产品系列（单个产品有2个通道） O1:0-20mA O5:±5V 485：输入为RS-485接口
DAM-DA04:产品系列（单个产品有4个通道） O2:0-5V O6:±10V
DAM-DA08E:产品系列（单个产品有8个通道） O3:0-10V O7: ±20mA 232：输入为RS-232接口
O4:4-20mA
三、产品参数：
输入量程：0-20mA;0-5V; 0-10V; 4-20mA; ±5V; ±10V;±20mA
AD转换分辨率：12位
测量精度：±0.2%（典型值）
转换速率：20/40/80/160 次/秒（全通道）可调；出厂值为 40，
即每秒 40 个转换结果
工作温度：-40℃～+80℃
隔离耐压：DC 2500V
工作电源：DC+9～+30V（24V@20mA）
低功耗：小于 0.5W （24V@20mA）
ESD保护：±15KV
通讯接口：隔离的RS485和RS232独立双串口
支持 MODBUS-RTU 及自定义 ASCII 协议
输入端过压保护，过流保护，并有低通滤波；电源反接保护
支持模块主动发送数据功能
地址/波特率/量程可由用户配置
