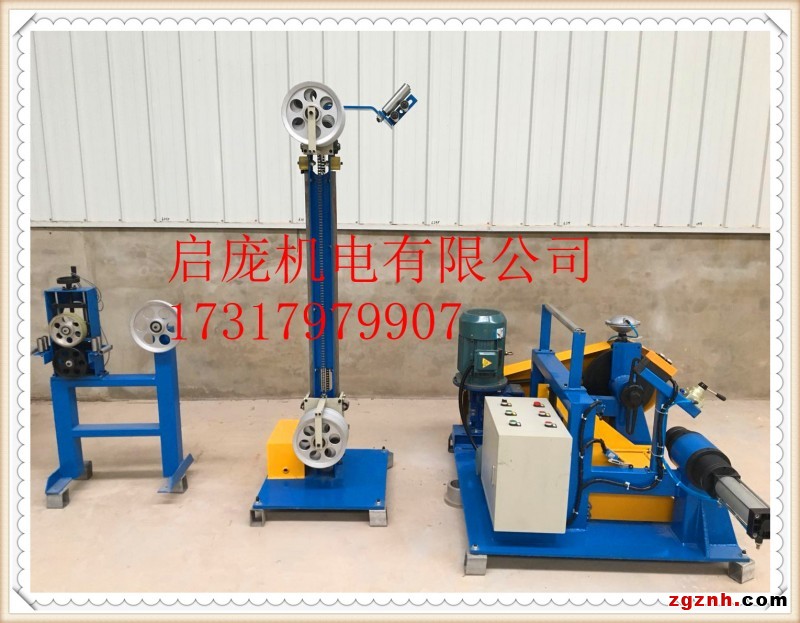

QIPANG收线机大型复绕机钢丝绳倒盘机

QIPANG收线机大型复绕机钢丝绳倒盘机

1、Φ630-Φ1000mm 主动放线机

l  适应盘径：Φ630-Φ1000mm，Φ1000mm，线盘宽度 475-750mm，内孔56/80

l 顶轴方式：无轴顶锥气动式顶紧

l 放线速度：MAX200 米/分钟

l 线盘升降：0.75KW 电动丝杆升降

l 动力：4KW 电机驱动线盘放线

l 刹车：10KG 电磁刹车

l 最大载重量：3000 公斤

2、立式张力储线架

l 总高度 2 米；

l 储线量 0-15 米,储线轮Φ400mm(4 组+3 组)；

l 适应线径：0.5-10mm² 硬线，Ф15mm 以下软线；

l 导轮材料:铝合金材料，表面硬化处理；

l 控制方式：传感器给出 0-10V 电压信号，控制放线速度

3、计米装置

l 形式：单向止退；

l 计米轮及压轮表面采用胶轮，确保线材不受压损

4、400-630 无轴收线机

l 适应盘径：PN400-PN630，线盘宽度 280-475mm，线盘孔径Φ56mm

l 适用线速：200m/min

l 顶轴方式：无轴顶锥式

l 线盘升降：电动丝杆升降,上下限位安全可靠

排线：Φ30 光杆排线器,排距排幅可调 收线方式：10N.M 力矩电机收线

“质量为先，用户至上” 上海启庞实业有限公司是集电线设备研发，设计，制造和服务为一体的高科技企业，拥有自己的进出口权利。企业始建于2003年，通过了ISO9001:2008质量管理体系认证和SGS第三方权威机构认证，公司主要客户来于中欧，南美，南非，亚洲大部分地区。公司坚持以质量求生存，诚信赢得客户的经营原则，脚踏实地积极听取广大用户的宝贵意见。

l

Qipang布线器精密光杆排线器线丝摆位仪

排线器就是一套帮助工字轮很好的把线绕在上面的一套设备，它排出的线整齐，而且在排线过程中换向速度特别快，就是瞬间换向，排线器现在国内有许多厂家，厂家不同则排线器尺寸也是不同的哦， 排线器就是我公司的排线器品牌。

它有四大特点哦无级调整：收线轴传给光杆一定转速，在不改变转速的情况下，只需拨动刻度盘上的指示片，即可随意调整排线器在光杆线轴方向上往复运动的速度，可以设定从0到最大节距值。
 释放装置：排线器均带有释放装置，装有脱落、复位手柄，可使光杆与转换结合或脱落可以满足在不停机的情况下，任意选择排线起始位置，操作方便。瞬时换向：不需改变光杆的旋转方向，当活动臂碰轮撞到碰块时即可瞬时改变排线器的行走方向，换向时间不超过一秒。 高速工作：光杆的转速，最高可调达1100/分的高速，排线器在光杆上的直线运动可以达到4米/秒，满足于往复运动极为频繁的工作场合

光杆排线器应用指南

排绳器技术产数表

排线器里面有三盘或四盘轴承，四盘轴承的推力比三盘轴承的推力大一倍，客户可自行选择，PX2排线器的工作原理就是由电机带动光轴转动，主机在光轴上左右往复移动而进行工作的，每台排0B而且我们的排线器在连接电机的时候可选择用链轮或者皮带轮都是可以的。

排线器在电线电缆生产设备中的排线机，目前用得*多的是机械装置。它的了大缺点是改变排线距比较麻烦，而且难以调节**。为了克服这个缺点，我们设计了一个数控排线器，它可以使用拨码盘而十分方便地设定排线距离，关能够使排线机构严格地跟踪收线的动作。

排线器的机械传动部分，仍然使用传统的螺母丝杠机构，而驱动丝杠转动则采用了步进电机。

排线器的排线距离，是借助电磁转速传感器所产生的脉冲，控制步进电机的转动步数来实现的。其数控电路由转速传感器、整形器、两个比例乘法器、步进电机控制器、触发器、脉冲发生器及门路等组成
