直拉法工艺(CZ):太阳能与半导体行业的关键技术

   2023-12-04 PVA TePla公司30268
核心提示:PVA TePla公司在半导体制造设备领域拥有多年的经验和专业知识,直拉法工艺(CZ)是一种在太阳能和半导体行业中广泛应用的重要工艺。



直拉法工艺,又称柴可拉斯基法(CZ),是半导体晶体生长的主要方法之一,被广泛应用于太阳能和半导体行业。本文将介绍该工艺的基本原理、工艺流程以及在太阳能和半导体制造领域的应用,重点关注PVA TePla EKZ系列系统在CZ工艺中的优越性能。

QQ截图20231204112034

(图片来源于PVA TePla公司官网

基本原理与工艺流程

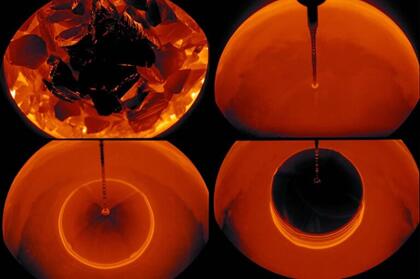

直拉法工艺的基本原理在于通过熔化硅,然后以可控的方式凝结成结晶状态。以下是该工艺的基本步骤:

原料准备:将高纯度多晶硅放置在单晶提拉系统中的石英坩埚中。

加热熔化:使用电阻加热器在可控气氛(氩气)下对多晶硅进行加热熔化,使其达到稳定的熔化温度(约1412℃)。

插入籽晶:在温度稳定后,插入旋转的单晶硅籽晶,熔体在籽晶上结晶。

提拉生长:缓慢向上提拉籽晶,形成挂在籽晶上的单晶硅棒。通过调节提拉速度和温度,确保硅单晶以恒定直径生长。



太阳能行业中的应用

直拉法工艺在太阳能行业中具有重要地位。太阳能电池板对高纯度硅晶体的要求使得CZ工艺成为制备这类晶体的理想选择。高品质的硅晶体能够提供优越的结晶状态,为太阳能电池的性能提供强大支持。



半导体行业中的应用

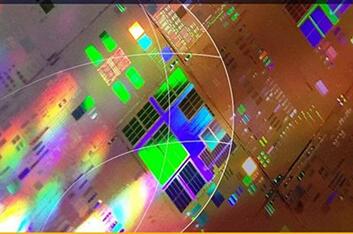

在半导体行业中,直拉法工艺同样发挥着关键作用。制造集成电路和晶体管等产品需要高品质的硅晶体作为衬底材料。通过直拉工艺生产的硅晶体具有均匀的掺杂浓度和良好的晶格结构,为半导体器件的制造提供了可靠的基础。

QQ截图20231204112048

(图片来源于PVA TePla公司官网

PVA TePla EKZ系列系统:卓越性能的保证

PVA TePla EKZ系列系统是专为CZ工艺量身打造的设备,其优越性能和可靠性使其成为半导体制造商的首选。这一系列系统不仅能够生产高纯度晶体材料,还能够满足大规模生产的需求,为半导体行业提供了可靠解决方案。

PVA TePla公司的经验与专业知识

PVA TePla公司在半导体制造设备领域拥有多年的经验和专业知识。致力于为客户提供最佳的解决方案,为半导体行业的发展贡献力量。在硅晶体制备领域,他们的技术和设备的不断创新推动着行业的进步。



总体而言,直拉法工艺(CZ)是一种在太阳能和半导体行业中广泛应用的重要工艺。其能够生产高品质的硅晶体,满足客户对高效生产的需求。随着太阳能和半导体市场的不断发展,直拉法工艺必将继续为这些行业带来更多的技术进步和商机,为清洁能源和先进电子技术的发展提供强有力的支持。
