零点总线扩展模块全新上市

   2022-10-25 47130
核心提示:四川零点自动化系统有限公司是一家有19年自动化控制系统集成、工业通讯产品研发、设计和制造经验的国家高新技术企业旗下的C系列
 四川零点自动化系统有限公司是一家有19年自动化控制系统集成、工业通讯产品研发、设计和制造经验的国家高新技术企业旗下的C系列分布式IO系统在性能参数及稳定性方面得到用户的广泛好评

公司致力于产品的持续升级为客户提供更多样、更稳定、更精准、更便捷的产品解决方案。可喜的是,最近零点研发又有了新成果,我们C系列分布式IO系统中再添两个新成员CT-5711和CT-5721,功能更加丰富和强大。

在工业现场,当出现站点与站点之间距离短,每个分站模块数量较少的情况时,每个站点必须使用一个通讯耦合器在这些应用场景中,传统解决方案必须部署多个通讯耦合器。于是CT-5711、CT-5721背板总线扩展模块应运而生。只要子模块总数不超过32个,一个通讯耦合器搭配多组CT-5711、CT-5721可实现多站点控制功能(最多扩展5组),极大地减少现场额外耦合器的使用。其中5711是总线扩展主站模块、5721是总线扩展从站模块。在具体案例中,CT-5711和CT-5721的传输距离可达8m,同时使用方便、安装简单,对设备统一管理。

ODO03589 拷贝



使用介绍

在使用上,您完全不必担心。新模块完全适配零点C系列所有协议的耦合器,两种模块需要搭配使用,模块与模块之间使用两组屏蔽双绞线进行连接。

○ 每个耦合器支持5711/5721数量:5组;

○ 5711和5721的连接线缆的距离:不超过8米;

下面为大家展示软件配置

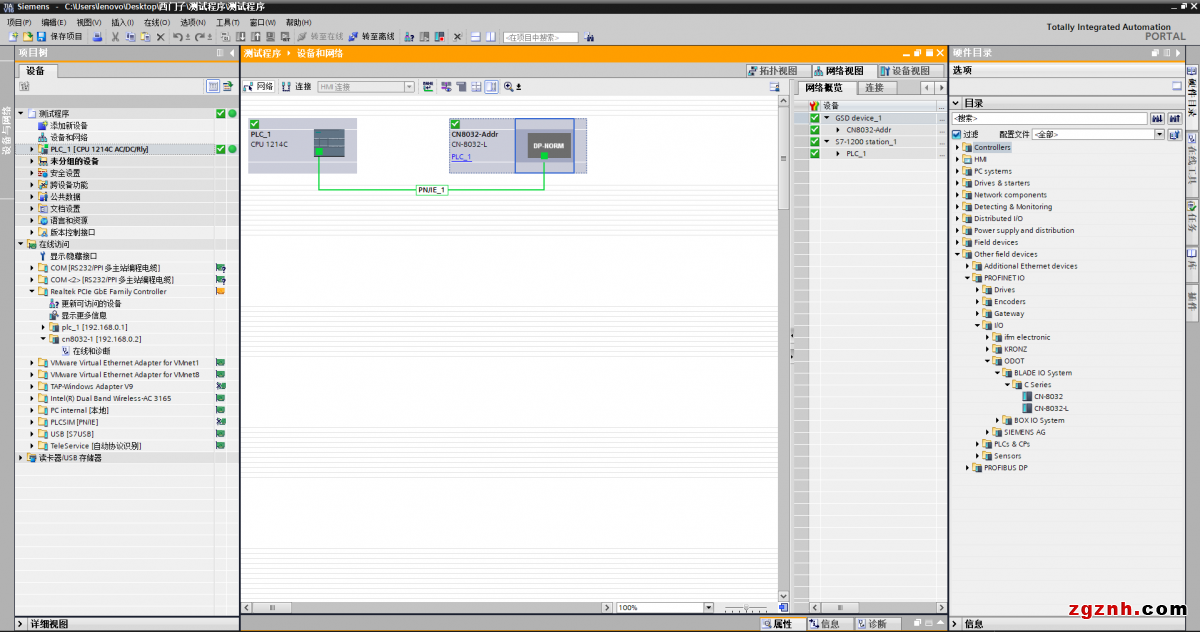

首先在网络视图里面把CN-8032-L拖入项目,连接到plc的子网中

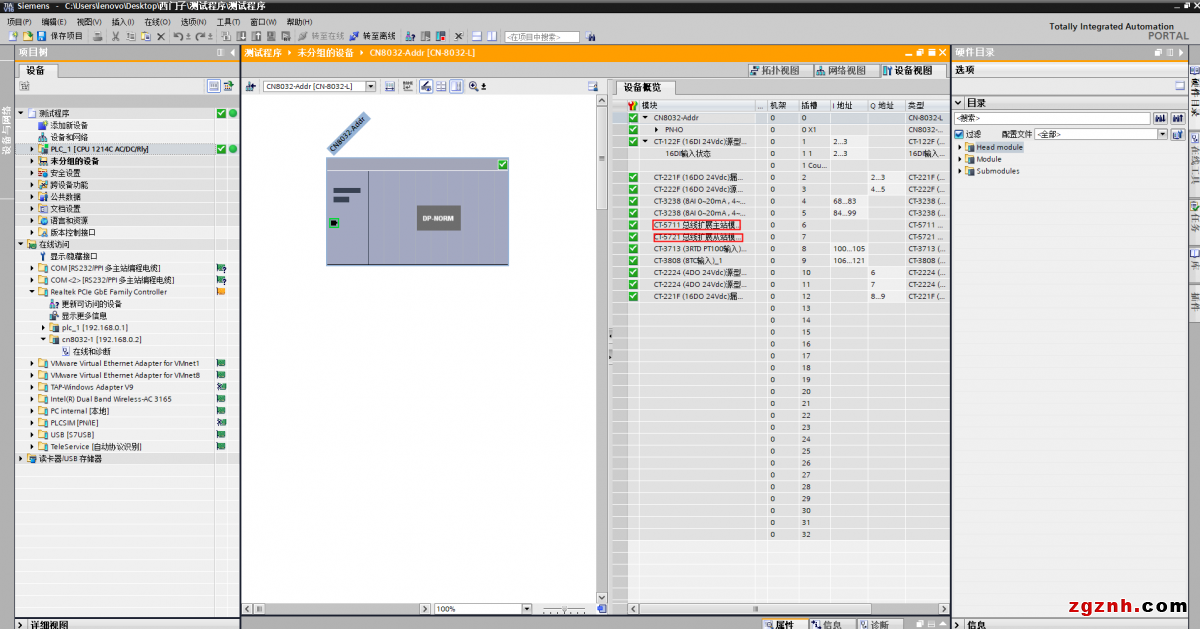

双击CN-8032-L进入设备视图,按照实际模块的组态,在设备视图中进行组态

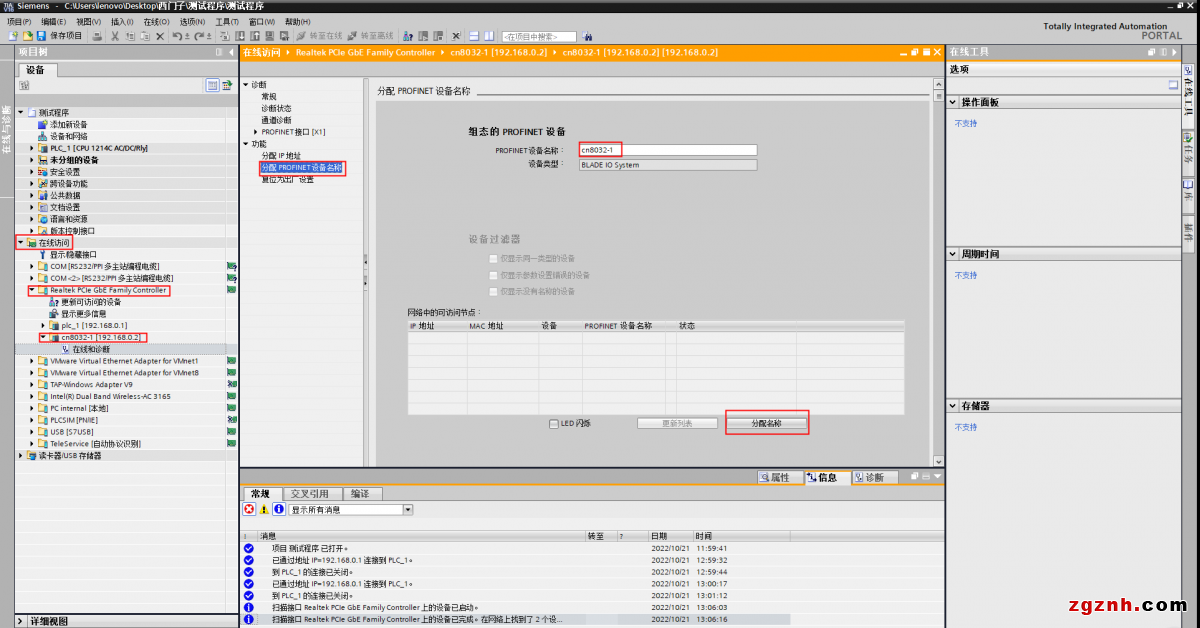

在线访问本机网卡,搜索设备,并给CN-8032-L分配设备名称





在网络视图中将CN-8032-L的设备名称和实际设备名称修改一致




编译下载转至在线,进行监控





通讯正常,模块输入输出正常

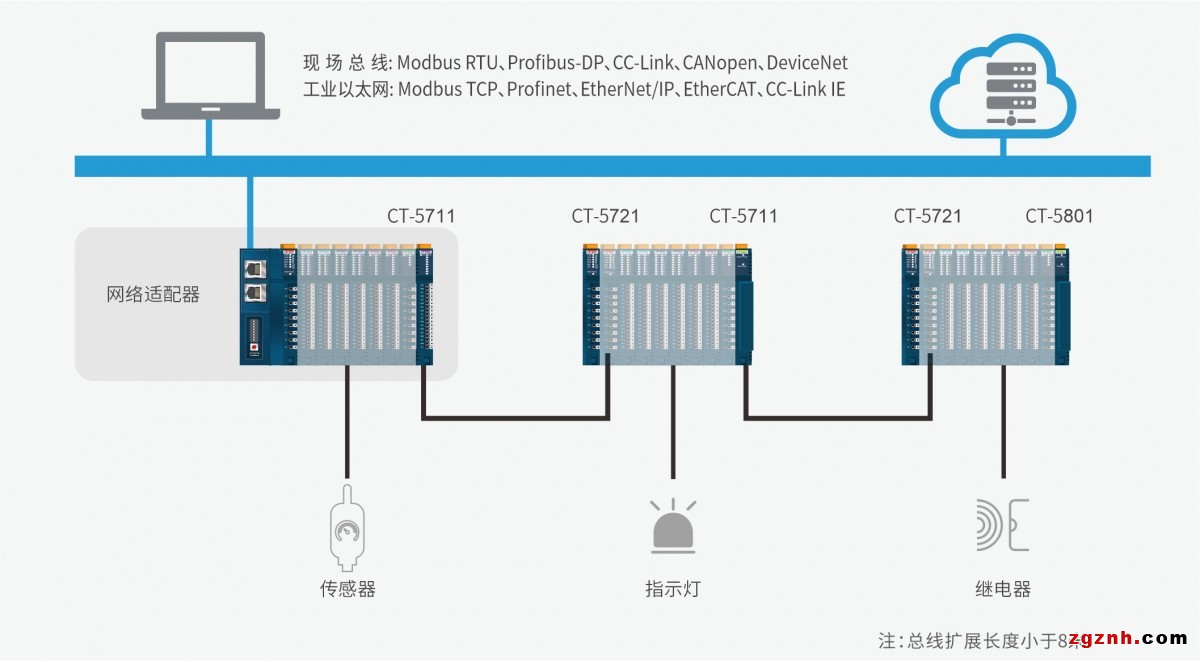

应用拓扑图
总线1





零点自动化深知研发是一家科技型企业的核心竞争力在目前国产化替代的大趋势下,公司常年保持高比例的研发投入后续将会为大家带来技术含量更高、使用更稳定便捷的新产品。

零点自动化,值得您的期待!
