HFKPT1-12-30两级跑偏开关工作原理
产品简介：
HFKPT1系列型号
HFKPT1-12-30
HFKPT1-20-35
HFKPT1-10-45
● 两级跑偏开关是用于检测带式输送机运行过程中输送带跑偏程度并进行报警以及自动触发紧急停机的一种保护装置。
● 使用跑偏开关可防止昂贵的输送带受损害以防止进一步的工矿事故和人生伤害。
● 两级跑偏开关可防止在安全运行输送系统里是不可缺少的保护装置，其广泛应用于钢铁厂、火力发电厂、水泥厂、化工厂、港口等等。
产品型号说明：
■ 应用范围
● 常规皮带输送机，包括平皮带输送机和槽形皮带输送机
● 地下、索道支撑皮带输送机
● 轮船装卸系统、堆取料输送机
■ 产品特点
● 坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装
● 防护标准IP65在恶劣环境也可使用
● 使用高性能的微动开关和无需要维护的铜管技术，耐久性卓越
● 动作杆轴承额定转速 5000 转/分，适用皮带速度 6.35 米/秒
● 侧面滚轮最大倾斜角度75度，因此输送带发生异常偏离时保护开关也会准确动作
■ 技术规格
● 接点容量： 2个SPDT 400VAC 10A
● 动作角度：20
● 缆绳动作张力：49±10N (5±1kgf)
● 侧面滚轮倾斜角度：≤75°
● 防护等级： IP65
● 环境温度： -20℃～+80℃
● 电缆入口： M20×1.5
● 电缆规格： 6~12 mm

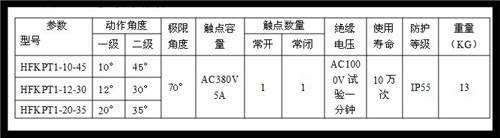

■产品参数表：

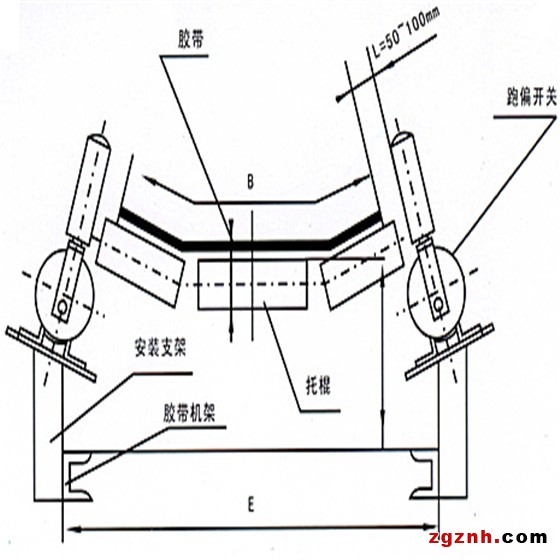

■ 举例安装示意

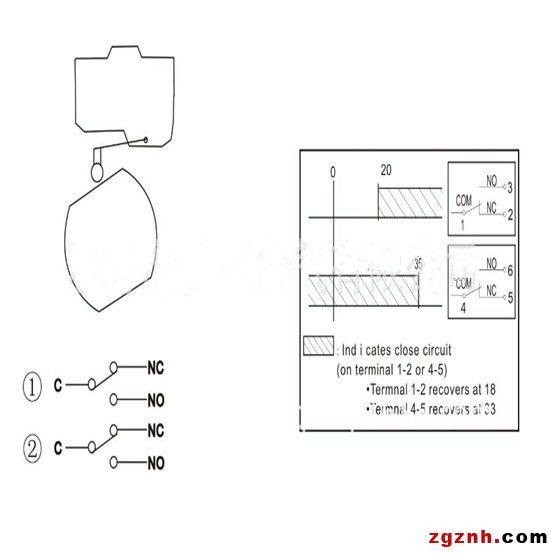

■ 控制示意图
■ 动作说明
● 示意图中的角度为侧面滚轮的倾斜角度
● 接点1，2倾斜到20度时闭合，恢复到18度时断开
● 接点4，5倾斜到35度时断开，恢复到33度时闭合
● 接点动作位置根据调整凸轮可变更

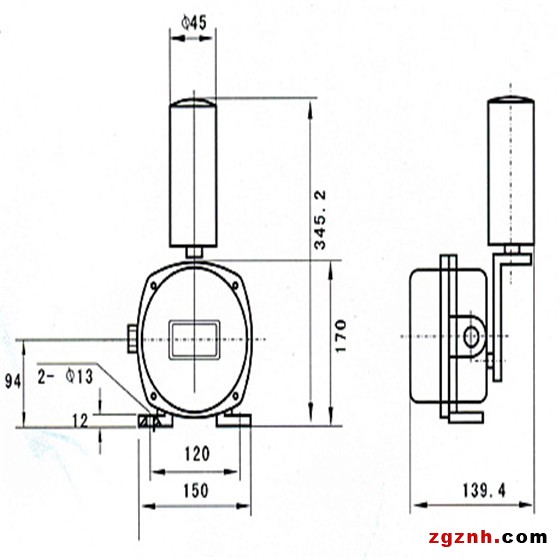

■ 外形尺寸图

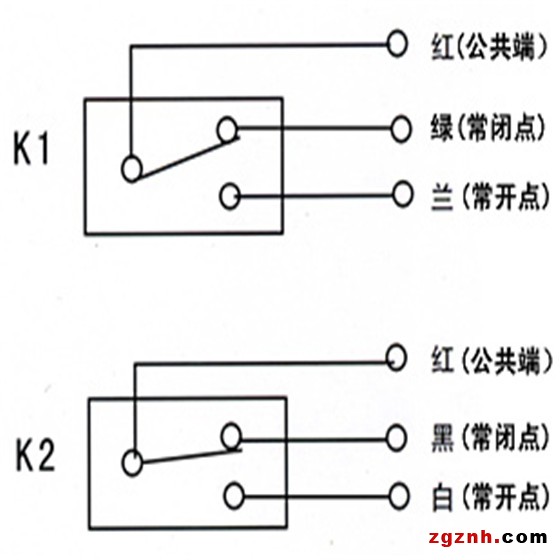

■ 产品接线图
