 产品应用

压电表面应变传感器的基本结构中的应变通过两个接触面传递到传感器上,从而导致距离的变化。传感器外壳作为弹性传动元件,将距离的变化转化为力。受剪切力作用的压电元件产生成比例的电荷Q(pC)。与常见的应变片技术相比,其优点是灵敏度高,过载保护大,即使在波动载荷下也几乎无限的寿命。

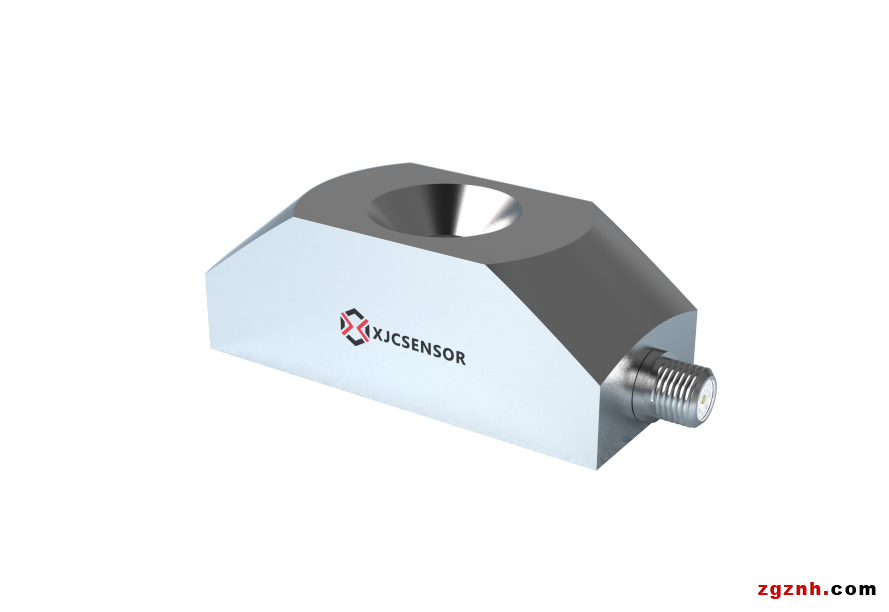

XJC-YDP80

产品介绍

压电表面应变传感器一款压电表面应变 (IEPE型)传感器,适用于测量固定或移动机器部件上的动态和准静态力。传感器测量机器或结构表面上的力比例应变,属于间接力测量。





产品特点

- 结构紧凑

- 具有不错的刚度

- 极低的闯值,即使是微小的力也可以

- 测量

- 工作温度范围广

- 使用寿命长

- 固有频率高

- 可测量拉伸和压缩力

- 安装非常简单,仅用一颗M6螺钉固定

- 适合老机型改造


应用示例

- 监控C型框架结构中所有类型的机械机器

- 安全监控,防止过载

- 对制造工厂的连接工艺进行质量控制

- 监控机床测力



XJC-YDP80

使用注意事项

1

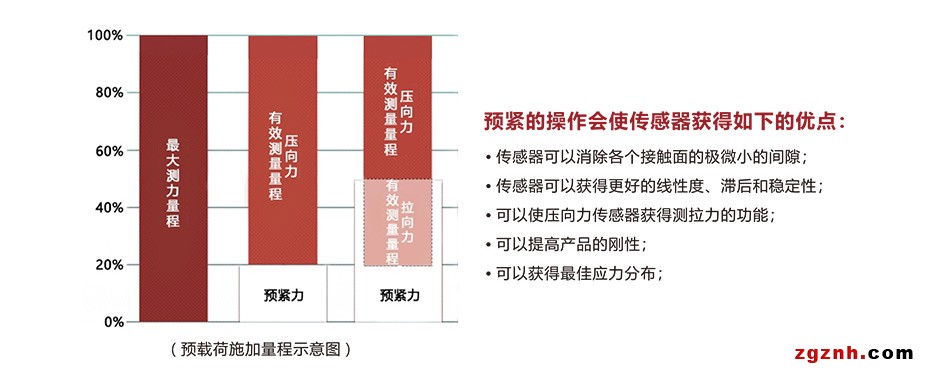

预载荷

鑫精诚传感器出厂产品分为已加预载荷和未加预载荷两个版本,对于已加预载荷的传感器在出厂前就已经完成预载和标定,客户安装完成后就可以直接使用,未预压的传感器需要将传感器安装在需要测量的结构内,需按照要求进行预压及校准后才能使用,通常建议预紧力至少为额定量程的20%,以此达到推荐的有效测量范围从而可以最大限度减少微小测力的非线性误差。

如有特殊预压应用,请先与本公司联系确认。




2

传感器安装面要求

为了获得更高的灵敏度、线性度和稳定性,传感器被要求安装在预紧后平坦、坚固且平行度好的安装面上,从而确保力均匀分布和不产生分力,建议的表面粗糙度为Ra = 1.6微米。

如果现实中无法保证接触面的坚硬和平整,则需通过加分力环来保证。

为了确保更多应用,我司可提供更多非标的安装附件。


3

弯矩、扭矩、剪切力影响

当只使用一个力链时,尽可能让矢量力穿过传感器的中心。偏心力在传感器上会产生力矩载荷,传感器允许达到特定值,最大作用力范围须相应减小。由四个力链传感器组成的测力台在很大程度上可避免传感器元件上的力矩载荷。

压向力Fz越大,可以补偿的剪切力和扭力就越大。


4

标定范围

传感器的期望偏差直接取决于测量范围的大小和工作点的选择。测量范围越小,线性度和滞后性越好。


5

传感器输出电荷极性设置

对于PE型压电传感器,产生的电荷从电极传导并传递到插头连接器。极性被选择为压缩力产生负电荷,然后在电荷放大器中转换为正电压,壳体作为接地连接。



注意

传感器属于精密测量装置

搬运及安装时应做到轻拿轻放,小心谨慎
