明治传感器助攻全自动注射器包装设备

   2023-10-10 18325
核心提示:作为医药生产的最后一道程序,医药包装事关药品储藏、运输、流通以及使用过程中的质量保障。在自动化高速发展的今天,医药包装自
 作为医药生产的最后一道程序,医药包装事关药品储藏、运输、流通以及使用过程中的质量保障。

在自动化高速发展的今天,医药包装自动化已成为必然趋势,医药包装采用自动化控制技术,不仅有助于提升生产效率,节约人力成本,而且对产品的质量保障意义非凡,而这其中也少不了传感器在自动化设备中忙碌的身影。

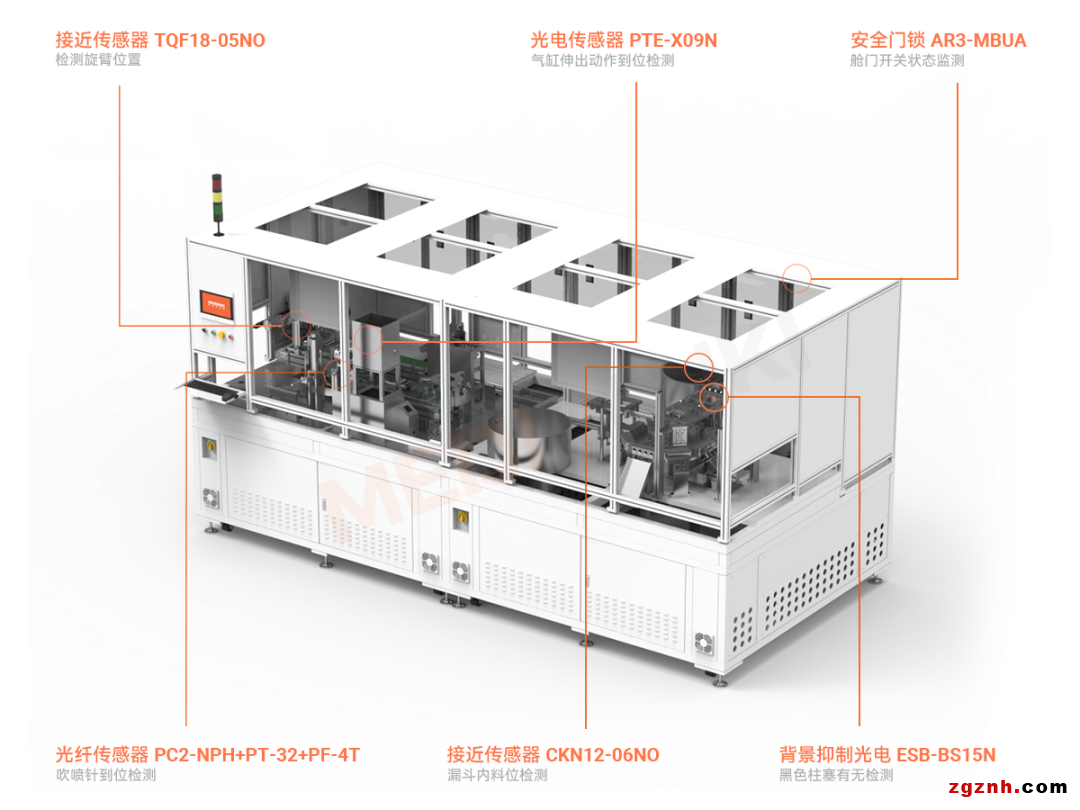

本期小明就来分享一下明治传感在注射器自动包装设备上的应用~

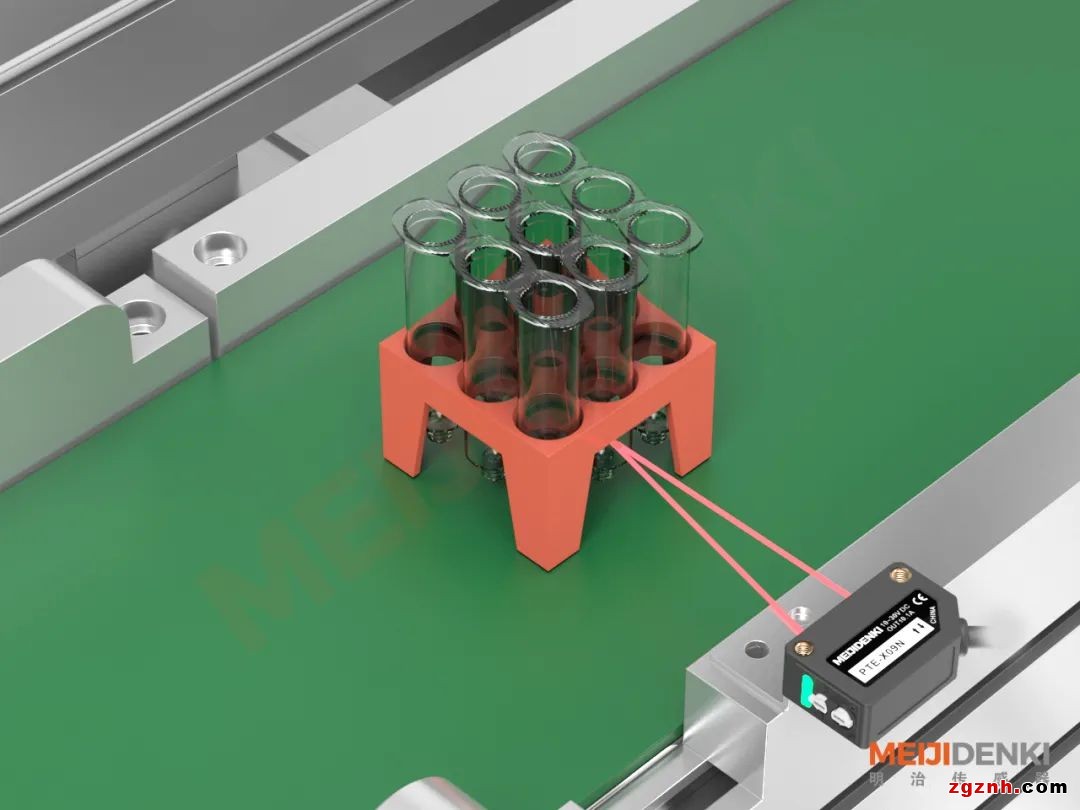

01 注射器有无检测

光电传感器 PTE-X09



应用场景:

输送带上的输送盘上是否有注射器物料,注射器为透明体,检测距离在100mm左右,要求检测速度在1秒内稳定检测



解决方案:

1、采用明治光电传感器PTE-X09N,限定反射原理,使得传感器不易受检测物体的颜色的影响不易受检测物体的光泽、倾斜的影响,稳定性强

2、检测距离5-140mm,可稳定检测100mm处的物体

3、响应时间小于1ms,可以满足高速场景检测



02 检测旋臂位置

接近传感器TQF18-05NO



应用场景:

在旋臂将注射器从输送台上取下/换上另一批注射器时,需要选用传感器检测旋臂的最终位置是否到位。要求传感器的重复精度小于0.5mm;响应度度<2ms ;需要注意工位旁边有步进电机,工作过程中会产生电磁场,会对传感器造成一定程度的干扰



解决方案

1、采用埋入型电感式方型接近传感器TQF18-05NO,可靠检测金属旋臂

2、重复精度高1%F.S,约0.05mm,可规避旋臂位置移动导致上下动作有误,造成物料浪费的状况

3、检测距离为5mm;响应频率为1KHz,响应时间<1ms,可满足高速检测场景

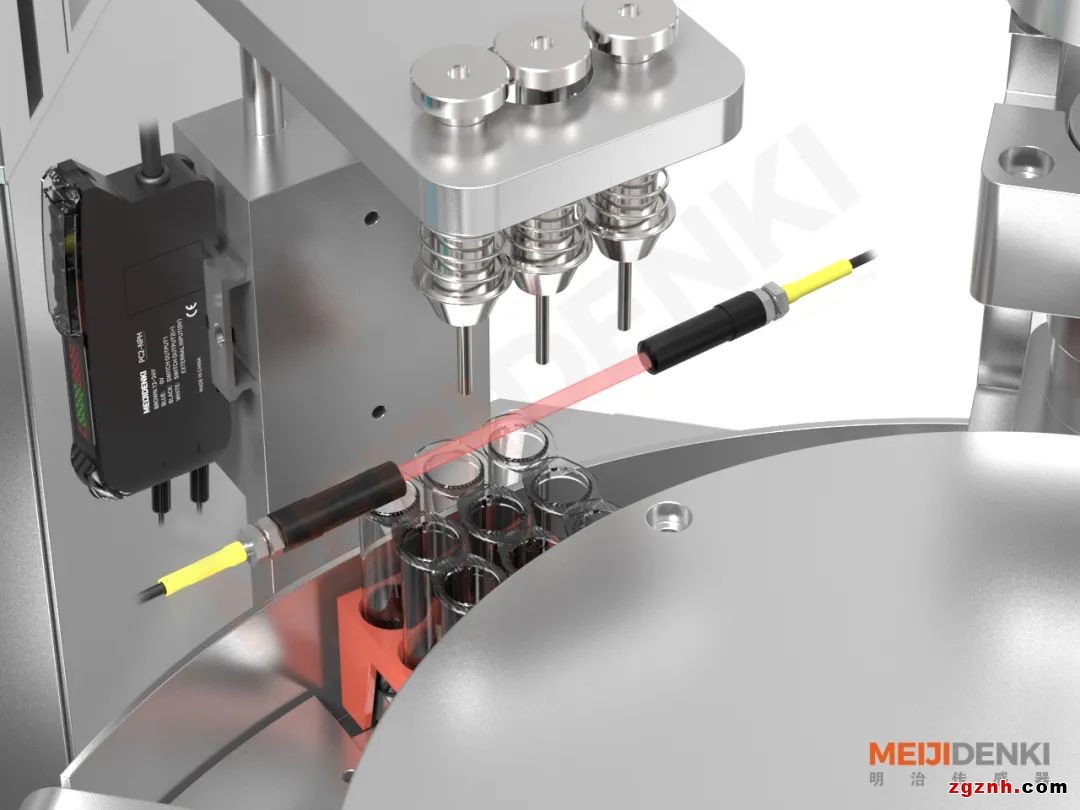

03 吹喷针到位检测

光纤传感器 PC2+PT-32+PF-4T



应用场景:

需要选用一款传感器检测吹喷针的位置是否到位,针尺寸较小,仅有约10mm,要求可以检测微小物体;产线速度物料传输速度大约1秒5pcs.响应速度要求100ms之内



解决方案:

1、选用光纤传感器的精细光束来检测吹喷针是否正确回至其起始位置

2、PC2-NPH放大器通过数字显示屏调节参数,微秒级响应速度支持设备实现移动情况下高速稳定检测

3、PC2-NPH拥有7档位调节,可适配各种检测需求;NPN/PNP输出自由切换,使用便捷

5、PT-32为对射光纤,搭配PF-4T聚焦镜使用,使得光源更加聚集,轻松实现微小物体检测

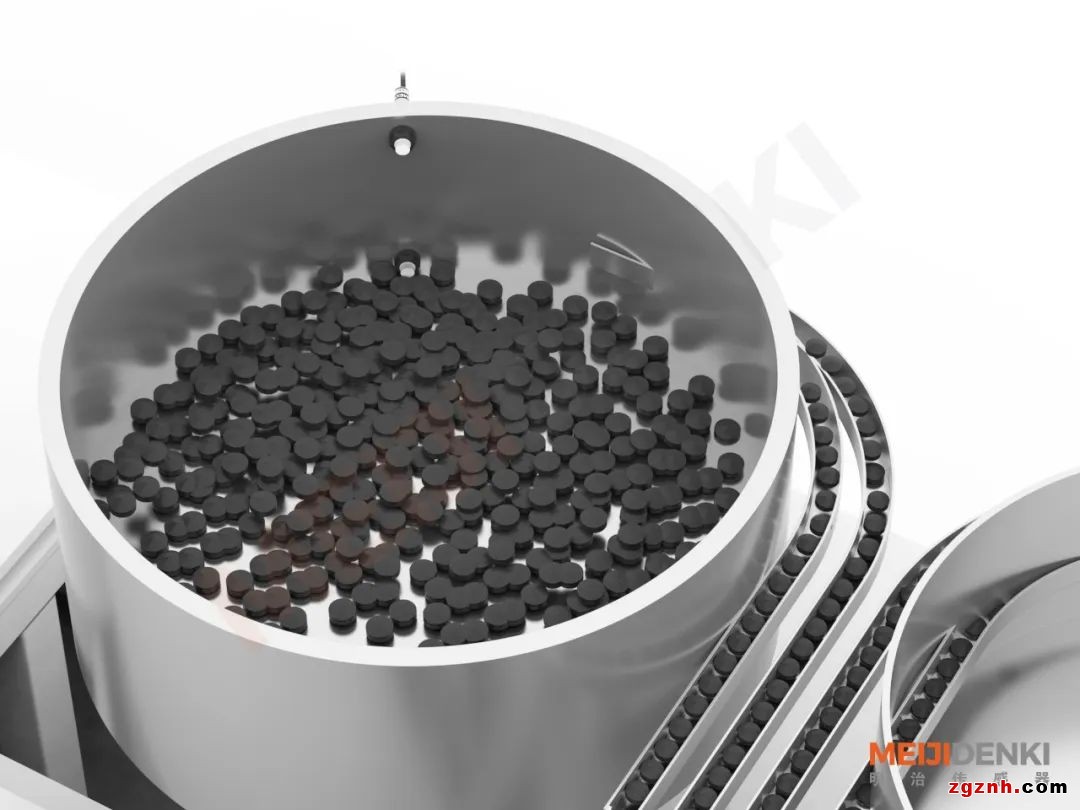

04 漏斗内料位检测

接近开关  CKN12-06NO



应用场景:

在这里,传感器被用于检测柱塞漏斗内的料位:当收到最小信号时,系统开始向漏斗补充柱塞,在收到最大信号时停止向漏斗进料,要求传感器体积小巧好安装。



解决方案:

1、在此工位安装的位和位分别装一个电容型接近开关CKN12-06NO

2、M12非埋入型,检测距离1-6mm可调,安装方便

3、防护等级为IP67,防尘防水性能佳

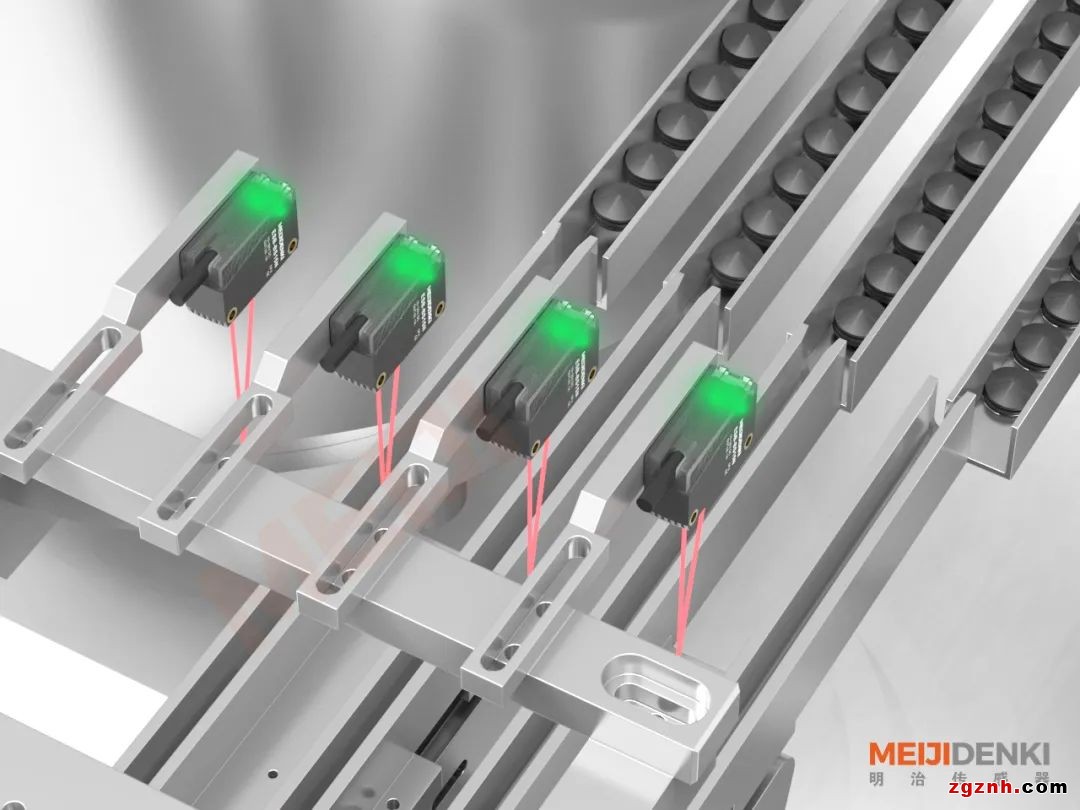

05 黑色柱塞有无检测

背景抑制光电传感器 ESB-BS15N



应用场景:

选用传感器在此监测每个进料通道中是否有黑色柱塞,要求传感器在检测距离100mm处可以稳定检测;要求响应度需要<1ms;此工位周围环境光照较强,要求传感器可抗强光



解决方案:

1、选用背景抑制型光电传感器ESB-BS15N,光斑小检测精度高,稳定性强

2、检测距离150mm,可通过顶部旋钮调节检测距离,安装调试方便

3、响应时间<1ms ,可在稳定检测的同时保证检测效率抗光干扰能力较强,抗阳光照射可达到10000Lux,抗白炽灯照射可达到3000Lux

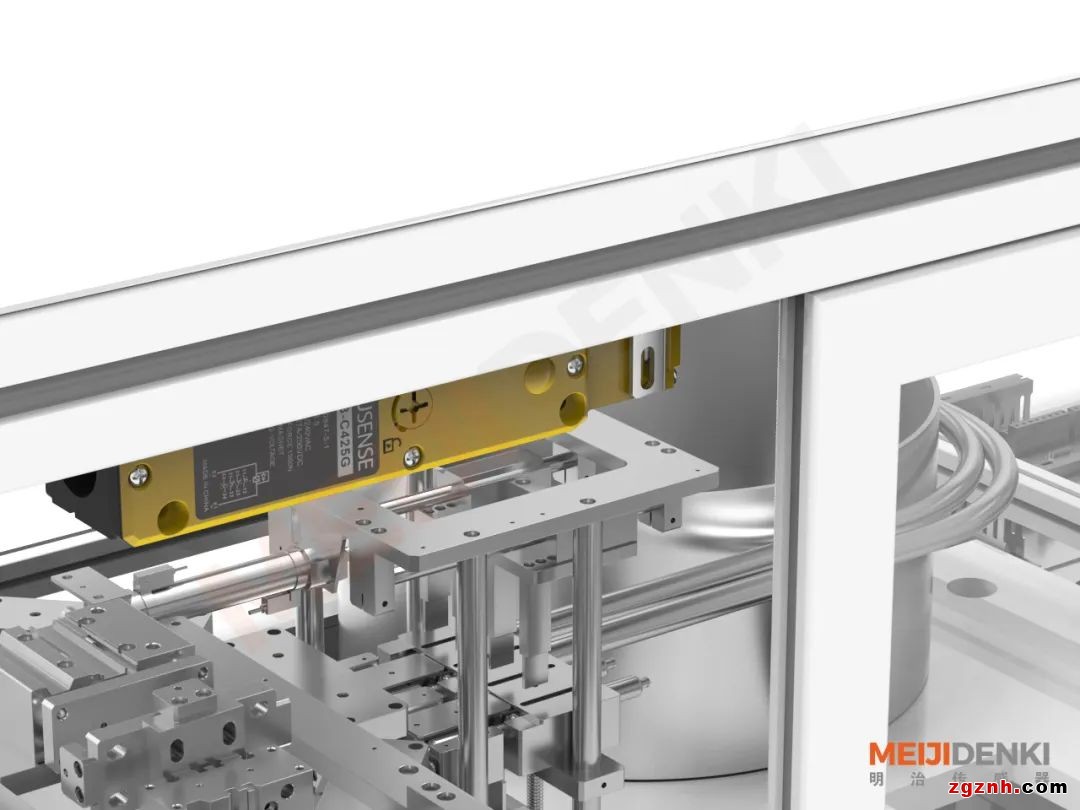

06 舱门开关状态监测

安全门锁  AR3-MBUA



应用场景:

检测舱门的开关状态,需要安全开关带有独立的执行装置,防止舱门被打开。



解决方案:

1、选用安全可靠的明治安全门锁AR3-MBUA

2、具有多种认证,包括TUV、CCC、CE、SIL4

3、内置多触点结构可供选择,可选择安装方式以及头部安装方向

4、 IP67防护等级,防水防尘性能佳,恶劣作业环境下亦可不受影响

随着医药市场对包装的要求越来越严格,包装技术需不断的提升,而作为医药包装的载体,医药包装设备也需要不断改进,以满足不断增长的医药包装市场需求;明治传感亦将紧随设备商的需求,匹配更高效适用的智能传感方案。



志奋领是工业级光电技术和AI传感专家,国家专精特新小巨人企业,明治传感AKUSENSE和明治传感器MEIJIDENKI是旗下的全资品牌。从精密定位到位移测量,从AI图像识别到区域安全方案,超70个国家的18000家制造商、供应商和集成商选择了我们的产品。

这里汇聚了一批业界资深的科学家和工程师,以志奋领精神重新定义“中国制造”新高度,每一次的创新都在践行感焕万物的理想,每一次的应用都是焕然新生的智造新体验。

明治之选,智造之悦。
