魏德米勒让线束组装如此简便、高效
发布时间:2022-02-11        浏览次数:874        返回列表

随着工作流程的半自动化,诸如线束加工等耗费时间的工作就可以更加高效地开展。魏德米勒新品CUTFIX PRO作为一个纯电动机器,可切割多种导线,支持半自动线束成型。此机器功能稳健且结构紧凑,尺寸为一张DIN A4纸的大小,拥有快速处理的功能,以及灵活的应用选项。它可以将导线切割至定长,且横截面积范围可达0.08 mm2 至 10 mm2 (AWG 40-8),或者外直径高达8 mm。

魏德米勒让线束组装如此简便、高效

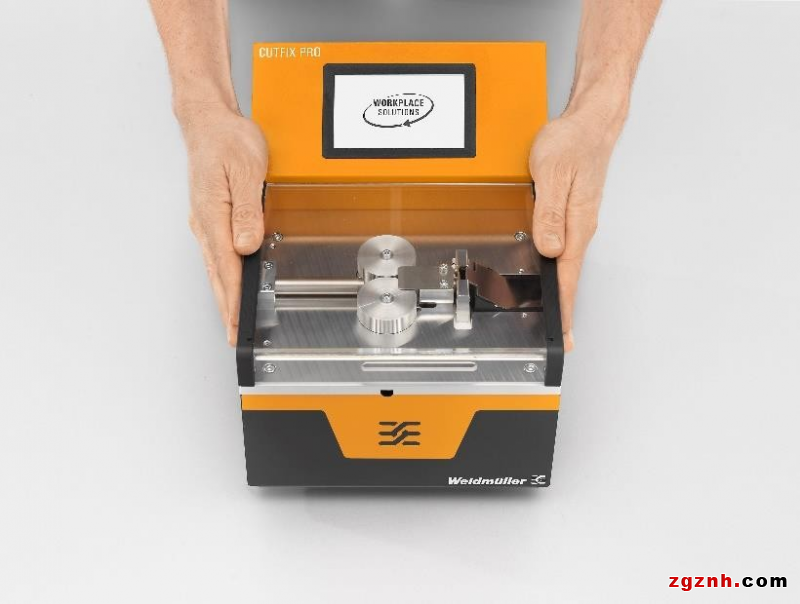

CUTFIX PRO结构紧凑,支持简单且地将横截面积为0.08 至 10.00 mm²(AWG 40-8)的软导线切割至定长。

在机柜装配中,线束组装是一种劳动和成本密集型的工作。新的自动切线机可作为单个CUTFIX PRO,或者可使用选配的导线切换装置升级为CUTFIX PRO FEEDER,从而省去人工更换导线步骤使“切割任意规格导线至定长”的工作步骤实现自动化。这可以缩短加工时间,导致成本降低,总体效率显著提高。无论是在车间还是工地现场,对所有的用户而言,这两种类型的机器都是快速、简单且灵活的选择。只需连接至电源,这些纯电动机器就可以立即投入使用。切割工作可以通过不同的方式轻松的开始。通过附带的软件CUTFIX PRO MANAGER,或者通过快速且简单地机器自带5英寸彩色触控显示器,便可以工作。

菜单采用简单直观的导航设计,快速且直观,只需要点击几下就可以直接开始切割工作。这样可以轻松地在机器上创建完整的项目。无论是单项工作、完整的项目或者某些信息,都可以在机器的大彩色显示器上查看。将待切割的导线简单地插入至CUTFIX PRO的送料端。无论重复多少次,传送机构都可以安全地抓住导线,从而确保的切割。此外,必要时还可以调整接触压力。机器的水平工作面可支持以合适的角度查看工作区域,从而高度符合人体工程学,尤其是在用户站立的时候更是如此。CUTFIX PRO的设计非常稳健,其内部完全采用稳健的金属部件制成。此机器拥有低磨耗、使用寿命长的特征。服务菜单包括一个服务计数器,用以指示所需的维修间隔。

作为一个选项,此机器可以通过使用一个导线切换装置,升级为CUTFIX PRO FEEDER,然后可用于切割多达12个不同横截面积的导线——其中11根导线的横截面积范围为0.5-2.5 mm²,剩余一根导线的范围在 4.0-10.0 mm²。导线切换装置支持按照顺序处理复杂的项目,而无需更换导线。首先,必须在机器软件中对不同的导线进行定义,然后导线/横截面积就会自动更改。在每次横截面积更改之后,都会启动自动零切割,以确保较高的长度度。可以根据项目列表中的预定义设置,逐一处理不同的导线。在使用CUTFIX PRO的时候,可以自动处理单个订单或者整个项目,从而节省大量的时间。尤其是结合复馈线装置后,切割机可以提供曾经只有使用全自动机器才能获得的优势。

魏德米勒让线束组装如此简便、高效

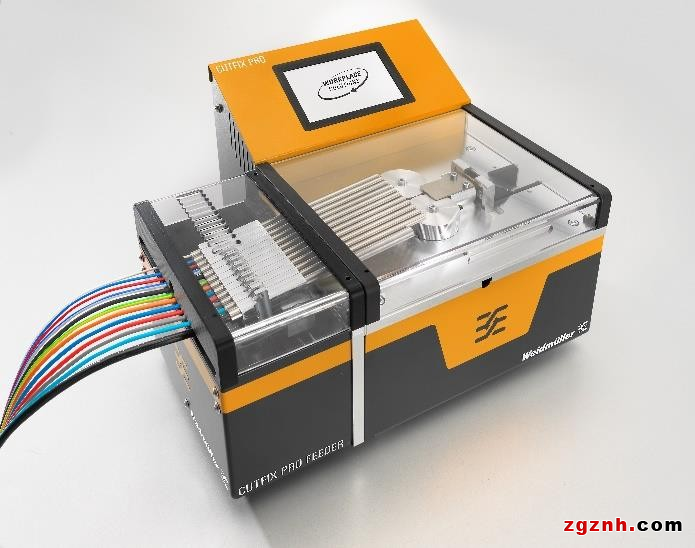

作为一个选项,本机器可以结合使用一个导线切换线装置,升级成为CUTFIX PRO FEEDER,然后即可用于切割多达十二个具有不同横截面积的导线。

这两款机器均配备不同的接口(USB、串行、以太网)作为标准。这可支持以多种方式将项目数据传输至机器。此外,这两个版本都可以轻松地集成到“魏德米勒线束加工中心”(WPC)。可以借助一台电脑,使用交付范围中包含的软件来管理、记录和传输切割任务。

CUTFIX PRO的重量约为10千克,且尺寸紧凑。其高度和宽度为250 毫米,深度为300毫米。对于CUTFIX PRO FEEDER,其尺寸为370毫米深度和300毫米宽度,重量为13.5千克。
