魏德米勒TTB系列互感器接线端子
发布时间:2021-07-13        浏览次数:2150        返回列表

– 通过单一的模块化接线端子系统实现安全的电流和电压互感器接线

– 在断开测量电路之前自动短路互感器

– 根据IEC 60947-7-1附件D获得认证

– 将安全相关组件牢固联接到模块化接线端子

在输配电应用中,电流和电压互感器主要用于保护和计量功能。魏德米勒为该应用开发了全新Klippon® Connect TTB系列互感器接线端子,即使是在复杂的电路中也可实现特别简单和安全的接线。避免操作过程中的误操作是重中之重,此类错误可能会对人员和设备造成严重后果。为此, Klippon® Connect TTB系列互感器接线端子采用了独特的操作手柄机制,即“先合后断”接点。它提高了系统的可用性,并延长了整个控制柜的生命周期。IEC 60947-7-1附录D认证凸显了这种质量声明。

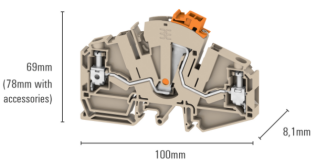

魏德米勒TTB系列互感器接线端子

新的强制短路功能

TTB系列互感器接线端子专门是为了在互感器的次级电路中使用而开发的。为了在断开或隔离保护以及测量设备时获得安全的应用,该端子将会使电流互感器短路,从而防止在次级绕组中产生高压。新的互感器接线端子优点之一是最多可用于四个联接的“先合后断”触点。它可以确保端子内的电流互感器在与互感器电路的其余部分断开之前短路。这将防止电流互感器上的电压升高,并防止其遭受损坏甚至毁坏。将CT侧短路并同时断开一次侧之后,即可轻松安全地更换仪表或执行保护继电器测试。

在单一系统中组合操作手柄、短接条和手柄连锁器,即强制短路功能,可以确保特别简单和安全的接线。

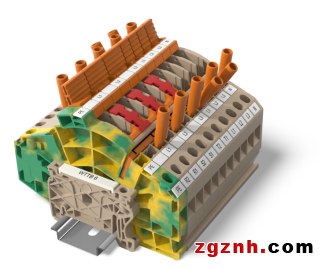

魏德米勒TTB系列互感器接线端子

安全的比较计量

例如,联接参考计量设备进行比较计量同样也很简单。由于采用了正在申请专利的CM(比较测量)手柄连锁器,因此可以选择性地断开两个接线端子,以便与校准的计量设备互连。测量后,操作手柄复位到原始位置,使“先合后断”触点保持激活状态。TTB系列的一个独特功能就是可确保人员和设备的高度安全性。

在所有照明条件下均可轻松看到TTB系列互感器接线端子的开关状态。可以手动或用标准螺丝刀操作手柄,并且这种设计还有助于实现多极驱动。另外紧凑型的设计内包含了各种功能,以便使此类要求严苛的测量应用获得高度的安全性、操作简便性和便利性。所有功能和安全相关组件均可牢固地联接到接线端子。

魏德米勒TTB系列互感器接线端子

开关锁将操作手柄锁定在相应位置,从而防止意外断开和闭合电路。断开点上游和下游的交叉联接通道可确保高度的灵活性。这意味着即使更复杂的电路要求也可使用标准化配件(例如短接条,手柄连锁器器和测试插座)实现。作为补充,魏德米勒还提供具有相同轮廓的PE端子,可用于快速轻松地安装星形接点。而宽阔的标记区域以及用于编码端子和颜色丰富的附件可在安装和维护工作期间提供清晰的概览。

TTB系列互感器接线端子还可灵活地适应不同的客户规格。集成的组合支脚允许其安装在两种通用类型的32和35安装导轨上。此外,接线端子还提供了直插式或螺钉式联接。透明的防护罩系统可用于特别敏感的应用。只有当所有联接组件均处于其初始位置时才能固定防护罩。这样,可以在不影响直观检查的情况下为组件提供全面的保护,以防止错误操作、未经授权的访问和污染。

数据支持的产品配置和附件选择

在设备和系统的规划阶段,数字化的商品数据和相互联接的工程工具之间的智能交互至关重要。魏德米勒WMC软件提供完整的数据集,以便在规划阶段进行轻松的准备和物品选择。即使用户不知道产品名称和产品编号,其简单的辅助功能也可确保对设备进行可靠配置。WMC的另外一个特点是特别合理的产品配置以及简单的安全关键附件项目选择。 WMC中集成了TTB系列互感器接线端子的广泛数据库。
