英威腾岸电电源在某运输码头上的应用
发布时间:2022-07-29        浏览次数:309        返回列表

一、时代背景

随着我国经济持续快速发展,港口建设的步伐不断加速,船舶停靠码头的数量和密度大幅增加,大多数船舶特别是油船和集装箱船靠港时都使用燃油发电来满足船舶的用电需求,为此需要消耗大量燃油,造成大量废气和颗粒物排放,从而产生严重的环境污染,由此,岸电电源应运而生。

英威腾岸电电源在某运输码头上的应用

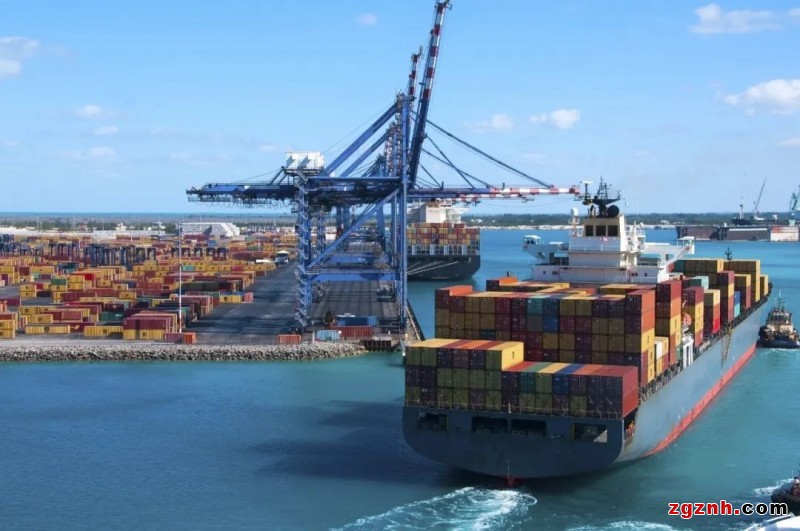

图1 靠岸船舶

二、英威腾方案

(一) 输出闭环控制

该系统具有AVR(电压自动调节)功能,针对冲击性负载应用场合,增加了前馈补偿,响应速度快,精度高,在母线电压频繁波动或者负载经常突变的场合,仍能保证稳定的输出。通过软件算法实现逆功率抑制,无需配置制动电阻或能量回馈装置,系统结构简单,成本低。

英威腾岸电电源在某运输码头上的应用

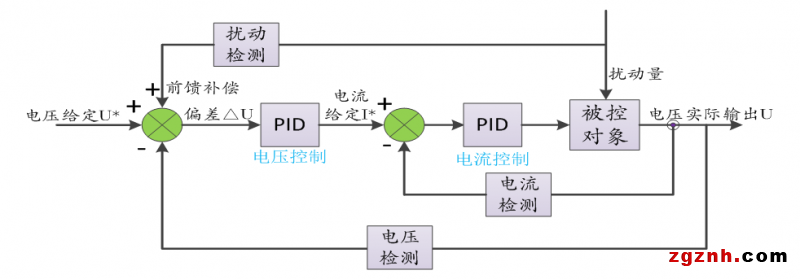

图2  控制框图

(二) 并网控制

控制系统使用自主研发的“锁频锁相”控制技术,能自动识别船舶当前输入电压制式,频相同步精度高,已经在大容量电机变频软起的场合得到广泛的运用,完全能够实现岸基电源和船舶自身辅助电源之间无冲击切换,避免对系统其它电气设备造成影响。

三、客户价值

(一) 输入输出无谐波

(1) 输入谐波小,额定负载时,网侧电流谐波<2%。

(2) 输出电压波形纯净,接近正弦波,谐波含量<2%。

英威腾岸电电源在某运输码头上的应用 微信图片_20220729091136
图3 谐波分析

(二) 高效率及高功率因数

(1) 系统满载时,功率因素≥0.97。

(2) 系统满载时,系统效率≥96%。

(三) 频率适应性好

具有50Hz转变成60Hz电源功能,可向不同制式的船舶提供岸电,性价比更高。

(四) 节能降耗环境友好

与发电机比较,节能 20%以上,更省去了发电机带来的噪声大、运行成本高、损耗大、有污染、维修困难、需专人管理等诸多不便。

(五) 高可靠性

在功能上,具有更强的适用性,可以实时监控电源的运行情况等优点。在可靠性上和体积上,岸电电源比普通变频电源标准更高,模块组采用 IGBT 逆变技术,可靠性高,体积小,大幅度节省制造材料,重量轻,移动方便。结构更紧凑、简洁、美观。

英威腾岸电电源在某运输码头上的应用

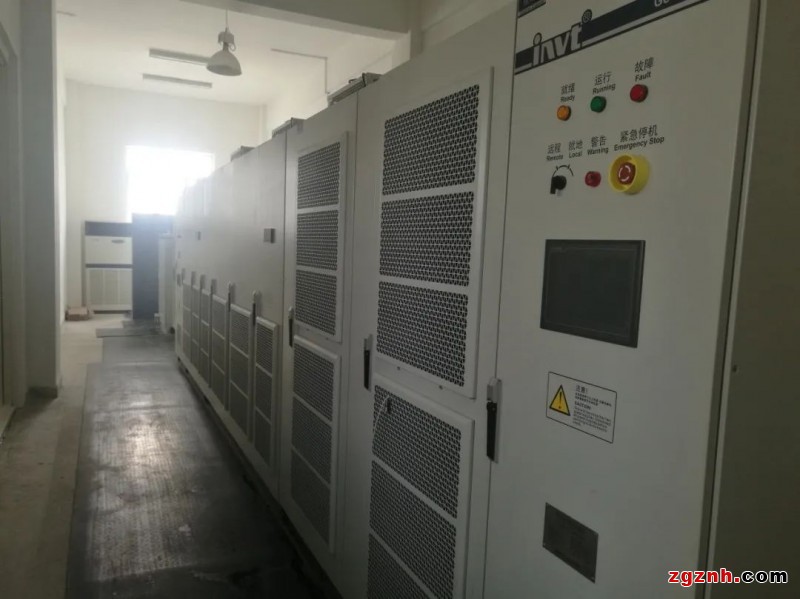

图4 岸电实物

总结

英威腾岸电电源在某运输码头上的应用

英威腾GD5000系列高压岸电电源采用直接高高输出方案,系统效率高,输入谐波小,功率因数高;输出电压波形质量好,抗负载扰动能力强;先进的逆功率抑制技术无需增加硬件投资即可实现逆功率抑制;是港口,码头的岸电系统的优质选择。
