异步DC-DC升压转换器(包含续流二极管)还能实现低辐射吗?(二)
发布时间:2022-05-27        浏览次数:3268        返回列表


通过CISPR 25 5类辐射标准

对低EMI评估电路(例如LT3950 DC2788A)进行了大量测试,以评估其电磁辐射和传导辐射。图9至图11显示成功的辐射测试结果,在测试时,SSFM开启,采用12 V输入,330 mA电流流经25 V LED串。电流探针和电压方法CE的结果都通过了非常严格的限值标准。在开关中,很容易出现FM频段CE挑战,但LT3950不受FM频段影响。

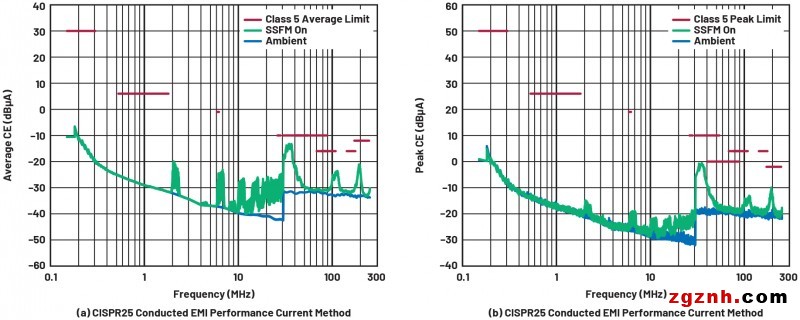

ADI 技术文章图9 - 异步DC-DC升压转换器(包含续流二极管)还能实现低辐射吗
9.DC2788A LT3950通过了(a)平均和(b)峰值CISPR 25 5类传导辐射测试电流探针方法

ADI 技术文章图10 - 异步DC-DC升压转换器(包含续流二极管)还能实现低辐射吗
10.DC2788A LT3950通过了(a)平均和(b)峰值CISPR 25 5类传导辐射测试电压方法



ADI 技术文章图11 - 异步DC-DC升压转换器(包含续流二极管)还能实现低辐射吗
11.DC2788A LT3950通过了(a)平均和(b)峰值CISPR 25 5类电磁辐射测试。



将开关频率设置为2 MHz(300 kHz至2 MHz可调范围),这样,基波开关辐射可以保持高于AM射频频段(530 kHz至1.8 MHz),不会导致问题,且无需在前端上加装笨重的LC AM频段滤波器。取而代之,LT3950使用的EMI滤波器可以是小巧的高频率铁氧体磁珠。

虽然热回路中有额外的耦合电容,耦合电感中有额外的端口(使开关节点的数量翻倍),LT8334 SEPIC还是能保持低辐射。eval-LT8334-AZ SEPIC 12 VOUT评估套件也使用2 MHz和SSFM,能提供低辐射。eval-LT8357-AZ升压控制器可以实现相似的性能。有关这些器件的完整辐射结果、原理图和测试选项,可以访问analog.com,查看对应的产品登录页面。表1列出了一个新的低EMI异步升压和SEPIC转换器系列。单芯片IC和控制器IC结构简单、成本低,采用多种拓扑,具有大功率功能和低辐射,因此非常实用。当超低辐射成为首要的要求时,也可以使用高电流Silent Switcher升压转换器。

1.新型低EMI单芯片升压转换器,带开关边缘速率控制

QQ图片20220527125735



结论

同步Silent Switcher和异步单芯片开关稳压器都可以用于低辐射应用。与超高性能的Silent Switcher转换器相比异步升压转换器的成本更低。第二个开关被低成本续流二极管替代,后者在高压下具有一定优势,能够灵活地重新配置为SEPIC。当功率开关边缘速率受到良好控制,且提供有限的振铃时,小型塑料封装和PCB中经过精心设计的小型热开关回路区域都提供低辐射。这些特性应与其他低EMI特性(例如SSFMEMI滤波器)结合。即使在高功率升压控制器中,栅极驱动控制也有助于降低和平缓开关边缘,以实现低辐射。请特别注意热回路的最佳顶层布局,并明智地选择您的DC-DC转换器,以实现低辐射设计。ADI公司推出的低EMI升压转换器系列可能刚好能够满足您的需求。



参考资料

1 Steve Knoth,“小尺寸高功率密度。”模拟对话,第53卷第4期,2019年10月。
