具有扩展范围的电容数字转换器(二)
发布时间:2022-05-25        浏览次数:150        返回列表


R1和R2电阻值选择

选择R1值为100 kΩ。在以下公式中,计算R2的电阻值,并将其向下舍入为标准E96系列电阻中的下一值,这个公式是对公式3重新排列,以求解R2的值。注意,任一电阻(R1或R2)值的小幅变化都可导致范围扩展因数的大幅变化。



因此,

电阻值(R1为100 kΩ,R2为118 kΩ)被用于使用公式3来计算具体的范围扩展因数:



因此,可以使用公式5计算动态电容输入范围:



,或约为±50 pF。



所需的CAPDAC设置

AD7746包含CAPDAC,可用于补偿传感器元件的大电容。对于AD7746,CAPDAC的满量程最小值为17 pF,典型值为21 pF。因此,对于给定的CAPDAC设置,电容可能会因器件不同而有很大差别。其原因在于,AD7746片内电容可能会随各批次所采用的生产工艺不同而有所变化。不过,片内电容之间的比率变化非常小。

AD7746电容输入经过出厂校准,增益校准(GAIN_CAL)存储在电容增益校准寄存器(0xF)中。存储在电容增益校准寄存器中的校准因数可以通过公式6计算得出:



其中:

FGAIN_CAL表示增益校准因数

GAIN_CAL表示数字码值,存储在电容增益校准寄存器(0xF)中

考虑采用出厂编程值0x69(十六进制)或105(十进制)的特定器件。增益校准因数为:



内部基准电压源电容[GL1] (CREF)可定义为AD7746的允许满量程输入电容与增益校准因数(FGAIN_CAL)的乘积,CREF的值可使用公式7计算得出:



设计AD7746时,保证满量程CAPDAC电容(CCAPDAC)与内部基准电压源电容[GL2] 之间的比值为3.2。所以,CAPDAC的满量程可以使用公式8计算得出:



电路描述



 在本例中,CCAPDAC为:



1LSB的电容可以使用公式9计算得出:



在本例中,CLSB_CAPDAC为:



范围扩展电路确保检测电容内的电荷转移始终在AD7746的输入范围内。当CAPDAC从CIN1±或CIN2±输入端的检测电容中获取电荷时,被检测的电容下降。这个被检测电容(CDAC_EFF)用于补偿传感器的大电容。CAPDAC电容的1个LSB表示对检测电容的补偿,使用公式10进行计算:



在本例中,CDAC_EFF为:

 g10.1

所需的CAPDAC设置可以使用公式11计算得出:



其中:

DAC_SET表示7位数字码DAC值

CSENSOR表示需要范围扩展的基本电容。

CSENSOR表示中等范围,具有±动态范围的幅值

得出的输入电容范围为CSENSOR ±动态范围。

g11.1

其中0x26是一个7位DAC值(0010 0110)

第8位是DACAENA位,需要使能,设置为1,以将CAPDACA连接到电容输入。产生的字节是1010 0110,这相当于0xA6十六进制值,该值可以写入到CAPDAC A寄存器(0xB)中,以得出47 pF中等范围值。

所以,新扩展输入范围为(47 pF ± 50 pF) ≈ -3 pF至97pF。



系统性能

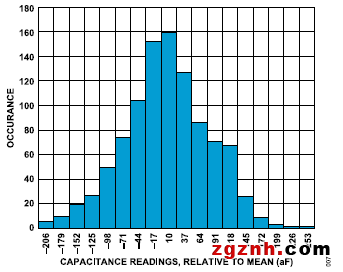

图7显示在11ms转换时间(91sps)模式下,没有外部电容连接到模拟输入(CIN和EXC引脚)的CN0552 CDC的典型噪声直方图。根据10个不同的给定数据集,得出所需的平均RMS噪声值为85.4 aF。



7.AD7746噪声,11ms转换时间模式



常见变化

eval-CN0552-PMDZ使用双输入通道CDC AD7746。如果只需单个输入通道,可使用AD7745。两款芯片均针对浮地电容传感器而设计。

若需一块极板接地的电容传感器,推荐使用AD7747 。



电路评估与测试

开始使用

本节介绍使用CN-0552测试和测量电容材料的设置和步骤。有关更多信息,请参阅CN-0552用户指南。

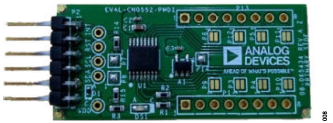

8.eval-CN0552-PMDZ顶视图



设备要求

          eval-CN0552-PMDZ参考设计板

          eval-ADICUP3029开发板

          The ADuCM3029_demo_cn0552.hex文件

          两个2-pF电容

          一根micro-USB至USB-A电缆

          带USB/端口的PC/笔记本电脑

          PC/笔记本电脑中安装的IIO示波器应用程序



功能框图

图9所示为CN-0552测试设置的功能框图。



9.测试设置功能框图



设置和测试

要测试该板,请执行以下步骤:

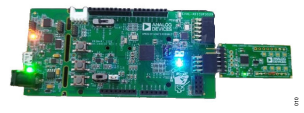

1.    将eval-CN0552-PMDZ连接至eval-ADICUP3029的母端子板(P9)。参见图10。


10.eval-CN0552-PMDZ连接至eval-ADICUP3029

2. 将USB-A型连接器插入PC,将micro-USB连接器插入eval-ADICUP3029。

3. 将aducm3029_demo_cn0552.hex固件刷到eval-ADICUP309上。

4. 将两个2pF电容连接到个电容的EXCA和CIN(+)引脚,连接到第二个电容的EXCB和CIN(-)引脚。

5. 按下eval-ADICUP3029的复位按钮。

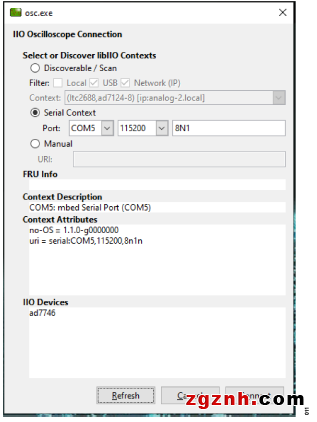

6. 打开IIO示波器应用。根据器件设置序列号。按刷新按钮,在显示“ad7746”后,按连接。参见图11



11.IIO示波器连接面板

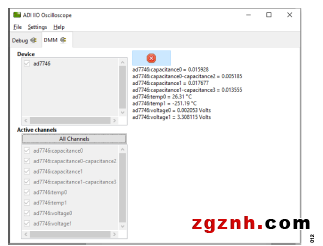

7. 在DMM选项卡上,在器件模块下选择“ad7746”,然后按“所有通道”按钮,显示所有部件属性,然后按播放按钮,如图12所示。



电路评估与测试



12.IIO示波器DMM选项卡



ESD警告

ESD(静电放电)敏感器件。带电器件和电路板可能会在没有察觉的情况下放电。尽管本产品具有专利或专有保护电路,但在遇到高能量ESD时,器件可能会损坏。因此,应当采取适当的ESD防范措施,以避免器件性能下降或功能丧失。
