品牌:诚控电子
分辨率:24位
产品规格:122MM*72MM*43MM
通道数:15位
起订:1件
供应:1000件
发货:3天内
深圳市诚控电子16位多通道信号数据采集模块RS485隔离CK-8150简介：
DAM模块全新升级更换新版外壳，安装简易;使用标准的modbusRTU通信协议，可以对接多种串口软件，应用广泛，通信简单方便，新添加模块做主站，自定义读取，满足各种需求，添加数据导出功能，实用性更加强大。内置双看门狗，不死机，稳定运行。
提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手
CK-8150是全新一代基于嵌入式系统工业级模拟量输入模块，CK-8150可以采集15路单端信号；模块采用美国ADI高性能16位AD芯片，采集测量精度±0.1%。模块配置有隔离的RS232接口，方便与PC或PLC通信；模块配置有隔离的RS485接口，可单独与PC或PLC通信，也可以与多个485模块组网使用。
CK-8150采用先进高效的光电+磁隔离技术，电源、通讯、信号输入三端隔离，有效保障数据采集的速度、可靠及安全。
CK-8150是工业级模拟量输入数据采集模块，可采集15路单端信号；模块采用高性能24位AD芯片，测量精度±0.1%。模块具有低温飘，线性度高，一致性好；使用方便等特点；适用于采集工业现场的各种电压/电流信号，为现场数据采集提供一种稳定且低成本的采集产品。
模拟量信号采集模块是一款将远程现场的模拟量信号采集至计算机的设备，其利用RS-485总线作为数据通信线路，提供模拟量转485功能，能够同时将八路模拟量输入至模块，并通过RS-485总线传输至计算机。
在工业现场，我们会安装很多的各种类型的传感器，如压力的、温度的、流量的、声音的、电参数的等等，受现场环境的限制传感器信号如压力传感器输出的电压或者电流信号不能远传或者因为传感器太多布线复杂，我们就会选用分布式或者远程的采集卡(模块)在现场把信号较高精度地转换成数字量，然后通过各种远传通信技术(如485、232、以太网、各种无线网络)把数据传到计算机或者其他控制器中进行处理。这种也算作数据采集卡的一种，只是它对环境的适应能力更强，可以应对各种恶劣的工业环境。
如果是在比较好的现场或者实验室，如学校的实验室，就可以使用485采集卡。和常见的内置采集卡不同，外置数据采集卡一般采用485接口，因此，外置数据采集卡主要指485数据采集卡
数据采集卡，绝大多数集中在采集模拟量、数字量、热电阻、热电偶，其中热电阻可以认为是非电量(其实本质上还是要用电流驱动来采集)其中模拟量采集卡和数字量采集卡用得是最广泛的。
产品特性：
◆ARM嵌入式实时操作系统 | ||||
◆模拟输入通道： 15路单端 | ||||
◆输入输出保护/电源反接保护 | ||||
◆模拟输入信号范围： | ±20mA， | ±100mV， | ||
| ±1V， | ±2.5V， | ±5V， | ±10V |
◆AD转换分辨率： 24位 | ||||
◆测量精度：±0.1%（典型值） | ||||
◆转换速率：40次/秒（全通道）用户可调 | ||||
◆宽供电范围：DC 9～30V（24V@20mA） ◆双独立串口/隔离的RS485和RS232 | ||||
◆地址/波特率可由用户配置 | ||||
◆支持Modbus RTU及自定义ASCII协议 | ||||
◆支持主动发送数据功能 | ||||
◆看门狗保护/永不死机 | ||||
◆三端隔离耐压：电源2500V通讯1500V | ||||
◆工作温度范围：-40℃～85℃ | ||||
◆ABS防火塑料外壳，标准DIN35导轨安装 | ||||
模块工作原理图：
输入输出隔离
产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元与通讯单元采用光电隔离技术实现电气隔离，达到电源、通讯、采集三端隔离的目的；有效保障数据采集可靠及安全。
通信隔离
产品采用RS485/RS232隔离电路，将通信与系统单独隔离开，消除通信设备之间共模干扰。
浪涌保护
模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。
Custom-ASCII数据格式
使用Custom-ASCII命令读取模块数据时模块直接以ASCII码返回转换结果，其单位为量程单位，如：量程是0～20mA，那么返回数据的单位为mA，下面以列表举例说明：
序号 | 返回数据 | 通道量程 | 数据代表采样值 |
1 | +10.000 | 0～20mA | 模拟输入通道输入电流值为+10.000mA |
2 | +010.00 | 0～100mV | 模拟输入通道输入电压值为+10.00mV |
3 | +1.5000 | 0～5V | 模拟输入通道输入电压值为+1.5000V |
4 | +01.500 | 0～10V | 模拟输入通道输入电压值为+1.500V |
CK-8150配置有1路RS232与1路RS485，RS232可以直接与电脑连接，RS485可以单个与PLC或其它主机连接，也可以多个模块组网后与PLC或其它主机连接。

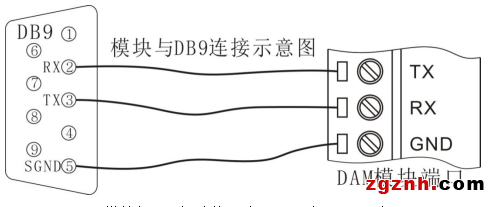

DAM系统模块RS232接口为标准RS232接口，符合相关规范，可以直接与电脑或其它标准RS232接口连接，其连接方式为交叉连接法，即模块TX与电脑RS232的RX连接，模块RX与电脑RS232的TX连接，模块232GND与电脑RS232的SGND连接。
RS485连接
模块通信模式通常为主从模式（一问一答模式）；主机通过通信接口发送命令给模块，模块在接收到正确命令之后做出相应响应。
模块也可以通过命令将模块设置为模块主动模式（模块主动发送数据给主机），时间间隔可由用户设置，主动发送数据时间范围为：100～999999mS。此模式不能应用于多模块组网工作，否则将引起总线冲突。
通信地址
模块通信地址范围为01～FF(1～255)，模块地址出厂设置为01；模块通信地址可以由用户根据现场需要通过命令修改，具体方法参见相应命令。
通信速率
模块RS232/RS485支持波特率： 1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模块通信速率可以由用户根据现场需要通过命令修改，具体方法参见相应命令。
通信协议
DAM模块支持Custom-ASCII协议(自定义的ASCII协议)，用户可以通过简单的ASCII命令方便的读取测量数据和配置模块参数，比如地址（0x01～0xFF）、波特率（1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps）、校验和状态、开启或关闭通道等。在条件允许的情况下，用户还可以通过ASCII命令对模块进行现场校准。
Modbus技术已成为一种工业标准。其通讯主要采用RS232，RS485等其他通讯媒介。它为用户提供了一种开放、灵活和标准的通讯技术，降低了开发和维护成本。 Modbus通讯协议由主设备先建立消息格式，格式包括设备地址、功能代码、数据地址和出错校验。从设备必需用Modbus协议建立答
Modbus技术已成为一种工业标准。它是由诚控电子有限公司制定并开发的。其通讯主要采用RS232，RS485等其他通讯媒介。它为用户提供了一种开放、灵活和标准的通讯技术，降低了开发和维护成本。
Modbus通讯协议由主设备先建立消息格式，格式包括设备地址、功能代码、数据地址和出错校验。从设备必需用Modbus协议建立答复消息，其格式包含确认的功能代码，返回数据和出错校验。如果接收到的数据出错，或者从设备不能执行所要求的命令，从设备将返回出错信息。
Modbus通讯协议拥有自己的消息结构。不管采用何种网络进行通讯，该消息结构均可以被系统采用和识别。利用此通信协议，既可以询问网络上的其他设备，也能答复其他设备的询问，又可以检测并报告出错信息。
在Modbus网络上通讯期间，通讯协议能识别出设备地址，消息，命令，以及包含在消息中的数据和其他信息，如果协议要求从设备予以答复，那么从设备将组建一个消息，并利用Modbus发送出去。
