ADI公司低抖动频率合成器支持GSPS数据转换器方案实现优异性能
发布时间:2022-06-22        浏览次数:32        返回列表


中国北京Analog Devices, Inc. (ADI)推出一款针对高性能超宽带数据转换器和同步应用的800MHz至12.8GHz频率合成器ADF4377。这款频率合成器通过提供超干净时钟源来驱动信号采样过程,从而实现出色的信噪比性能。基于ADF4377,新一代宽带接收器和发送器可以利用更高水平的动态范围,从而提高接收器灵敏度和发送器频谱纯度。ADF4377频率合成器的归一化带内相位噪声低至-239dBc/Hz,归一化1/f噪声低至-147dBc/Hz,宽带压控振荡器(VCO)本底噪声为-160dBc/Hz,由此实现了低于18fs rms的抖动水平,从而获得如此出色的性能。

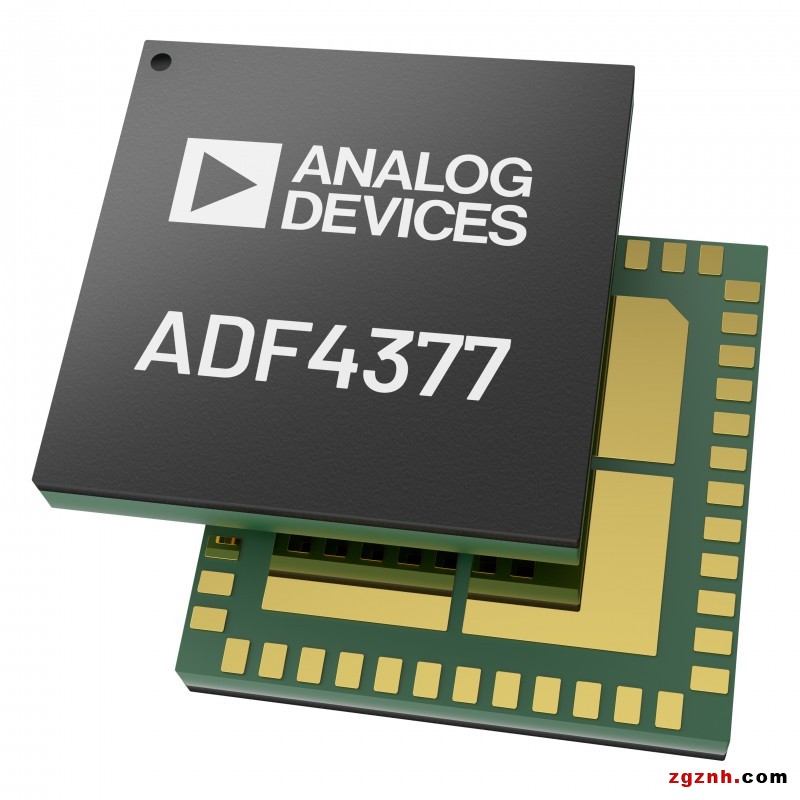

ADI新闻稿配图



·         下载数据手册、申请样片和订购评估板:http://www.analog.com/cn/Pr220622/ADF4377

·         通过在线技术支持社区EngineerZone™联系工程师和ADI产品专家:https://ez.analog.com/cn/

ADF4377频率合成器适用于需要多个数据转换器或混合信号前端(MxFE)数字化仪协同工作的应用,例如雷达、仪器仪表、宽带接收器等。ADF4377大大简化了对齐和校准程序,允许多组数据转换器以彼此对齐的时序进行信号采样,这对新一代超宽带多通道系统的运行至关重要。该性能通过如下特性实现:

·         自动参考输出同步。

·         不同过程(器件间3ps)、电压和温度(0.03ps/C)下的输出延迟参考具有超高匹配度。

·         亚皮秒、无抖动的输出延迟参考调整能力(+/- 0.1ps)。

这些特性使得多芯片时钟和SYSREF对齐精准且可预测。ADF4377频率合成器与一个负责分配成对参考和SYSREF信号的IC配合使用,即可支持JESD204B和JESD204C子类1解决方案。ADF4377集成了所有必要的电源旁路电容,节省了紧凑电路板上的占板面积。



ADF4377主要特性

·         输出频率范围:800 MHz至12.8 GHz

·         抖动 = 18 fs rms(积分带宽:100 Hz至100 MHz)

·         宽带本底噪声:-160 dBc/Hz @ 12 GHz

·         PLL规格:

o    -239 dBc/Hz:归一化带内相位本底噪声

o    -147 dBc/Hz:归一化带内1/f噪声

o    鉴相器频率:500 MHz

·         输出延迟规格参考:

o    器件间标准差:3 ps

o    温度漂移: 0.03 ps/℃

o    多芯片输出相位对齐



报价与供货

产品

样片

起始单价

(千片订量)

封装

ADF4377

现已供货

$109.00

7 mm x 7 mm

48引脚LGA
