【新品】强固型RTX核心模块ROM-3620 成为便携式频谱分析仪
发布时间:2021-11-26        浏览次数:3409        返回列表

在户外应用、轨道车载应用,便携式频谱分析仪更能满足客户现场实际测量场景的需求。研华ROM-3620核心模块坚固可靠,优化PIN定义设计及资源分配,助力客户二代便携式频谱分析仪升级,满足工业应用对高可靠性和稳定性的需求。

【新品】强固型RTX核心模块ROM-3620 成为便携式频谱分析仪

项目背景

频谱分析仪是研究电信号频谱结构的仪器,用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量,是一种多用途的电子测量仪器。由于普通频谱分析仪结构笨重,多用于实验室内。而对于一些户外应用、轨道车载应用需要现场实际测量的场景,便携式频谱分析仪则更为适用。

应用需求

国内某大型设备研究单位,需要开发一款具备丰富功能、性能优良、体积小巧并且具备易于携带和操作等特点的便携式频谱分析仪,满足客户应用终端现场的干扰排查、跟踪定位等应用场景的需求。

在性能指标方面,客户有着严苛的要求,如具有优良的平均噪声电平、相位噪声较快的扫描速度等。同时,主控单元需有较高的稳定性和可靠性。并且由于该产品为客户保密项目,需要使用核心模块配合客户开发的功能主板的方式进行设计,针对核心模块与载板之间的连接器有着较高抗震性的要求。

面临的挑战

● 高可靠性

● 高抗震性

● 核心板及载板完善的技术资料支持

● 严苛的硬件设计标准(军规)

【新品】强固型RTX核心模块ROM-3620 成为便携式频谱分析仪
研华ROM-3620便携频谱分析仪应用场景图

解决方案

多年前,客户设计初代产品时,选择研华ROM-1210核心模块作为主控方案,ROM-1210采用NXP i.MX53工业级处理器,基于研华制定的RTX标准规范设计。

研华RTX设计标准通过创新机械与电子设计,采用4*100Pin的板对板(B2B)连接器,比传统Qseven、SMARC等规范使用的金手指(MXM)连接器,从物理层面具有更加牢固的连接能力和更少的空气接触面积,从而提高核心板与底板连接的稳定性,并具有更高抗震和抗氧化能力。此外,RTX规范还加强了PCB板的整体设计,严选工规级料件和PCB基材,同时RTX的PCB基材厚度要求为2.0mm以上,大幅提高了RTX主板的抗弯折能力,成为强固型应用理想选择。

如今,该客户二代产品已经研发验证完成,采用研华ROM-3620核心模块进行升级,研华ROM-3620采用的工业级处理器NXP i.MX8X,并且基于RTX1.1的标准升级到了RTX2.0版本,除了继承RTX的坚固可靠的特性外,在PIN定义设计及资源分配上,进行了进一步的优化,目前ROM-3620核心模块新品上市,非常适用于复杂、严苛、恶劣的环境,如轨道交通、车载与物流、便携医疗设备以及对可靠性稳定性有较高要求的其他工业应用。

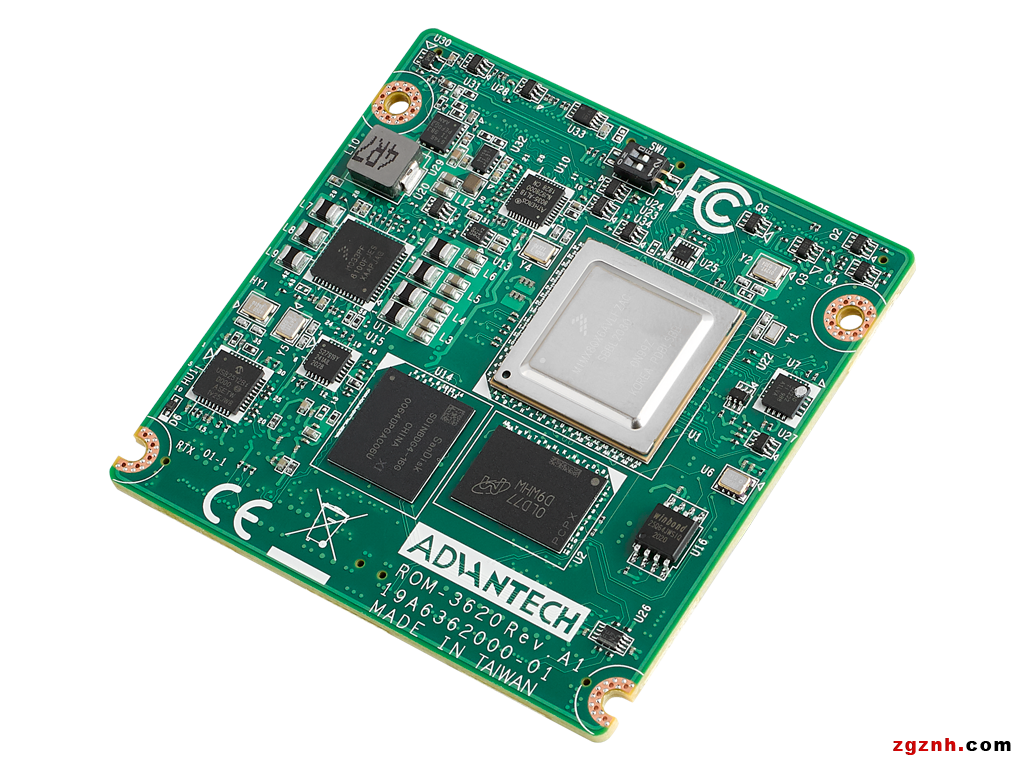

ROM-3620产品特点

【新品】强固型RTX核心模块ROM-3620 成为便携式频谱分析仪

● 搭载NXP i.MX 8X 处理器,2-4xArm Cortex-A35 内核

● 板载LPDDR4内存和eMMC 16GB

● 支持5V~24V宽压电源输入

● 支持Vivante GC7000 Lite硬件加速器

● 支持超高清4K/全高清1080p视频解码和高清1080p 视频编码硬件引擎

● 支持1xPCIe,1xUSB 3.0,1xUSB 2.0,1xUSB OTG2.0,5xI2C,1xI2S,1xCamera in,2xCANbus, 10xGPIO

● 低功耗、无风扇设计

● 支持Linux和Android
