【天拓案例】西门子MasterDrive系统升级改造解决方案
发布时间:2018-02-09        浏览次数:1083        返回列表
熟悉西门子驱动产品的朋友对西门子上一代明星产品:MasterDrive系列驱动产品并不陌生。作为驱动产品的先行军,MasterDrive驱动产品广泛应用于各大企业。然而,由于MASTERDRIVES系列驱动产品为企业效力多年,出现设备老化,频繁报警、故障停机、备件采购不便,且成本过高等问题,众多企业面临MasterDrive驱动系统升级改造困扰。

天拓四方作为国内领先的智能制造整体解决方案服务供应商及智能制造领域的高新技术企业,可为广大工业企业、政府提供自动化控制、电气传动及智能制造主营业务解决方案,并提供集系统集成、数字化工厂项目实施、智能制造创新中心及孵化器建设和智能制造集群整体解决方案。同时,公司销售西门子工业软、硬件产品,形成了集销售、维修、服务及OEM客户和生产流程型客户解决方案为一体的综合性业务和服务。

本期我们将通过一个案例,同大家一起分享如何解决西门子MasterDrive驱动系统升级改造。

近期,我司某客户从德国原装进口了一套薄膜生产机组,其电气驱动系统采用的是西门子上一代高性能驱动产品MasterDrive系列,在为该客户效力了近10年的时间之后,近期在使用中频繁出现报警、故障停机、设备上电之后无反应等现象,严重影响了生产效率。

经天拓四方技术工程师与客户交流后分析原因,最终确定由于西门子MasterDrive驱动产品使用年限过长,内部器件老化严重导致以上问题。MasterDrive系列产品已退市多年,市面缺少备件,且采购成本过高,经与客户沟通之后决定采用西门子最新一代驱动产品SINAMICS S120产品进行替换。

作为MasterDrive系列的升级替代产品,SINAMICS S120系列与原产品相比有相似之处与优化升级:
• 相似的进线供电电压范围
- 380 V – 480 V 3AC
- 500 V – 600 V 3AC
- 660 V – 690 V 3AC
• 相似的控制特性
- 基本 V/f 控制。
- 高性能电机矢量控制,既适于永磁电机,也适于独立的励磁同步电机。
- 动态伺服控制。

对比MasterDrive产品,SINAMICS产品在控制单元上做了进一步优化:
- MasterDrive:
1个控制单元仅可以控制1个驱动或者1个轴。
矢量控制(CUVC)和伺服控制(CUMC)分别采用独立的控制单元实现。
- SINAMICS:
1个CU320-2控制单元可以控制多个驱动或者多轴。
CU320-2控制单元既适于矢量控制,又适于伺服控制。

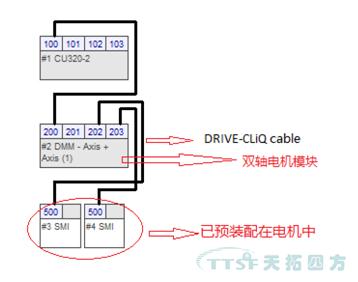

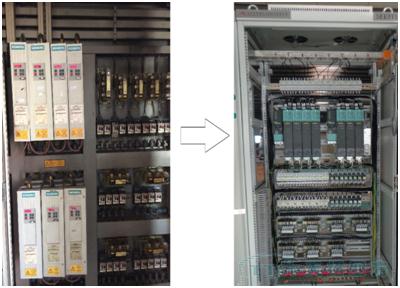

根据SINAMICS产品的特性,天拓四方工程师采用控制单元+整流+多台逆变装置的驱动方案,并根据客户设备中配套的西门子电机的特性,将编码器信号直接通过 DRIVE-CLiQ电缆接入各个驱动装置中,省掉了原系统中的编码器接口板,大大提升了系统的稳定性。

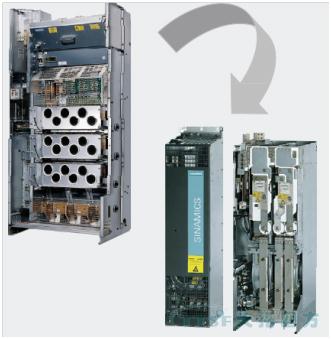

西门子SINAMICS S120系列驱动产品作为MasterDrive系列的升级产品,当原有老旧系统需要扩容、改造或部分替换现有的MasterDrive 传动系统时,建议尽可能地实现用 SINAMICS 彻底替换掉完整的 MasterDrive系统。对于无法实施彻底改造的场合,也可以采用 SINAMICS 装置扩容或逐渐替换 MasterDrive 变频装置。
